Международная выставка «Photokina-2016», г. Кёльн (Германия), с 20 по 25 сентября 2016 г.



Оглавление

Введение

Обзор экспозиции «Photokina-2016»

1. Фото- и кинотехника

2. Объективы

3. Бинокли, зрительные трубы, телескопы, микроскопы

Экспозиция АО «Лыткаринский завод оптического стекла» на выставке «Photokina-2016»

Выводы



Введение

Международная выставка «Photokina», проходит в г. Кельн в выставочном комплексе «Kölnmesse» один раз в два года.

«Photokina» — это уникальная площадка, на которой представлены мировые достижения в фото- и кинотехнике, в любительской астрономии, в области обработки фото- и видеоматериалов, в проекционных системах и в ряде смежных областей оптического и оптико-электронного приборостроения (биноклей, зрительных труб, дальномеров и т.д.).

Тематические разделы выставки:

  • фотоаппараты, объективы, студийное оборудование;

  • светотехника, вспышки, штативы;

  • обработка фото и видеоматериалов;

  • устройства и сервисы хранения файлов;

  • воспроизведение и печать.

Цель посещения выставки

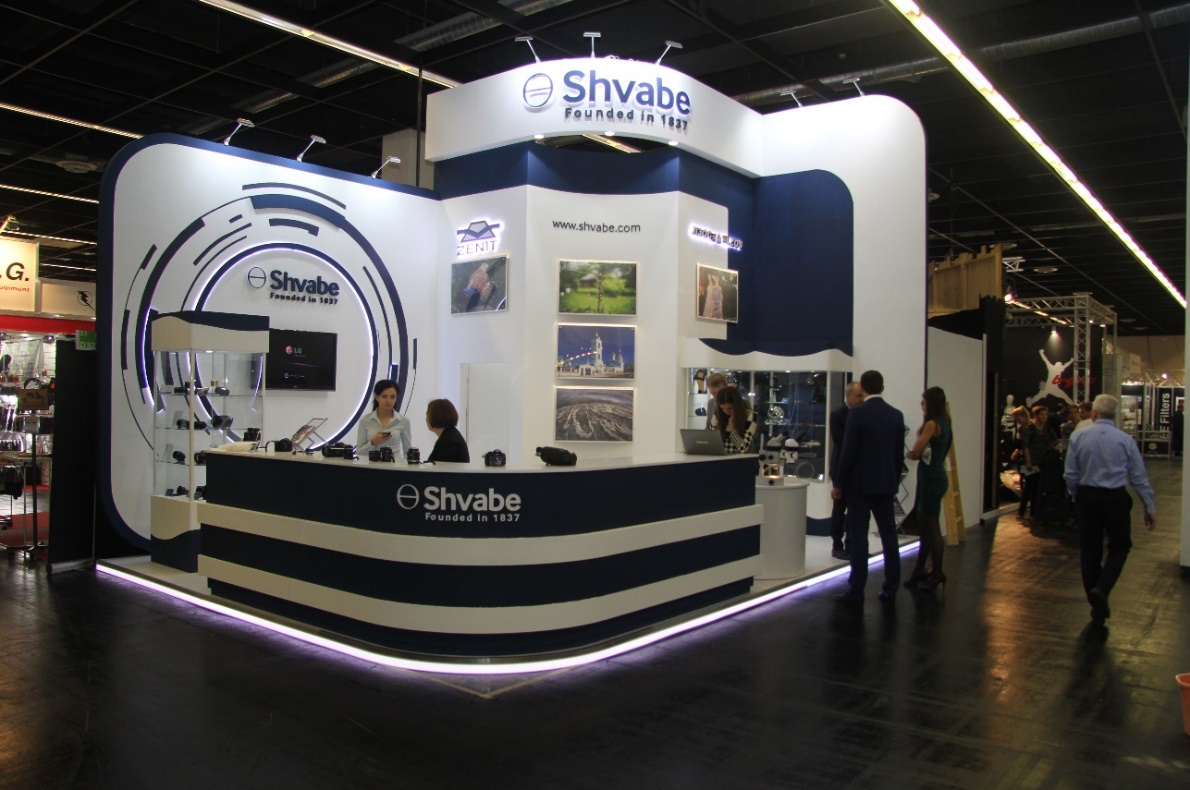

  • представление гражданской продукции АО ЛЗОС на стенде АО «Швабе»;

  • изучение современного технического уровня и тенденций развития фото-, киноаппаратуры, астрономических, наблюдательных приборов и смежных отраслей оптического и оптико-электронного приборостроения;

  • установление контактов с представителями зарубежных фирм с перспективой дальнейшего технического и коммерческого сотрудничества;

  • выявление новых конструктивных и технологических решений.



Обзор экспозиции «Photokina-2016»

Оптические и оптико-электронные приборы были представлены на выставке многими именитыми фирмами: «Сanon», «Nikon», «Sony», «Hasselblad», «Carl Zeiss», «Leica», «Lumix», «Panasonic», «Polaroid», «Bresser», «Celestron», «Meade», «Minox», «Swarowsky» и пр.

Малоизвестные производители из Китая, как правило, представляли продукцию повторяющую известные решения ведущих фирм и с точки зрения новизны не представляли существенного интереса.

Из российских производителей на выставке был представлен только холдинг АО «Швабе».

С учетом большого количества изделий, представленных на выставке, целесообразно оставаться на наиболее значимых образцах в различных сегментах продукции, представляющих наибольший интерес для нашего предприятия.



1. Фото- и кинотехника

Выставка «Photokina-2016» продемонстрировала четкое разделение профессиональной фото- и кинотехники на два направления: традиционные «зеркальные» камеры и беззеркальные фото- и кинокамеры. Из новинок следует отметить фотокамеру «Canon 5D Mark IV» фирмы «Canon» (Япония), представленную на рисунке 1.

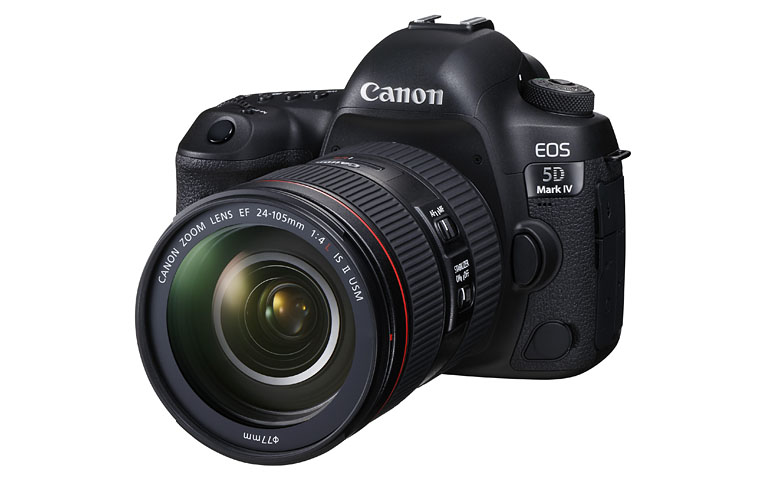

Рисунок 1 — Фотокамера Canon 5D Mark IV

Матрица в «Canon EOS 5D Mark IV» абсолютно новая — 31,7 мегапикселей, их которых 30.4 эффективные (размер пикселя 5.36 мкм, максимальное разрешение 6720x4480). Чувствительность достигает 30000 аппаратных ISO, но ее можно «расширить» до 102400 ISO. Около 80% сенсора задействовано в работе фазового автофокуса для режимов видеосъемки и «Live View». Камера способна плавно наводиться на резкость и точно отслеживать объекты в кадре даже во время видеосъемки в реальном времени. Система автофокуса распознает и отслеживает лица, позволяя мгновенно переключаться от одного к другому с помощью джойстика (технология «DualPixel CMOS AF»).

Самое главное нововведение в «Canon EOS 5D Mark IV» — это режим «Dual Pixel RAW», позволяющий производить подфокусировку (в небольших пределах) после съемки.

«Canon EOS 5D Mark IV» поддерживает скоростную съемку в HD (до 120 кадров в секунду с потоком до 150мегабит/с), и FullHD 1080p (60 кадров в секунду с потоком до 180 мегабит/с) и 4К видео (4096x2160 при 30 кадрах в секунду).

«Canon EOS 5D Mark IV» полностью пыле- влагозащищена, беспроблемная работа гарантирована в диапазоне температур от 0 до 40°С при влажности до 85%.

Стоимость новинки стартует от 239500 рублей.

Второй наиболее значимой новинкой на стенде «Canon» стала беззеркальная фотокамера «Canon EOS M5».

Камера построена на базе APS-C матрицы от «Canon EOS 80D» (24 мегапикселя) и оснащается передовым процессором обработки изображения DIGIC 7.

Камера оснащена Bluetooth, Wi-Fi и NFC. Здесь же имеется электронный видоискатель, откидной «селфи-дисплей». Камера поддерживает Full HD при 60 кадрах в секунду.

Матрица с процессором отрабатывает до 25600 ISO аппаратно. Нижний порог ISO — 100 единиц. Затвор отрабатывает выдержки от 1/4000 до 30 секунд. Есть поддержка электронной стабилизации по 5 осям, но только при съемке видео (задействована не вся площадь сенсора).

Благодаря технологии «Dual Pixel AF» в камере «Canon EOS M5», фотограф получает возможность мгновенно фокусироваться простым нажатием по сенсорному дисплею камеры почти в любой точке (даже не отрывая глаза от видоискателя — сенсорный экран работает как «джойстик»).

Стоимость новинки стартует от 118000 рублей.

Компания «Nikon» представила на стенде фотокамеры «Nikon D5», «Nikon D500», «Nikon D3400», «Nikon D7200», но нельзя сказать, что это свежие камеры (рисунок 2).

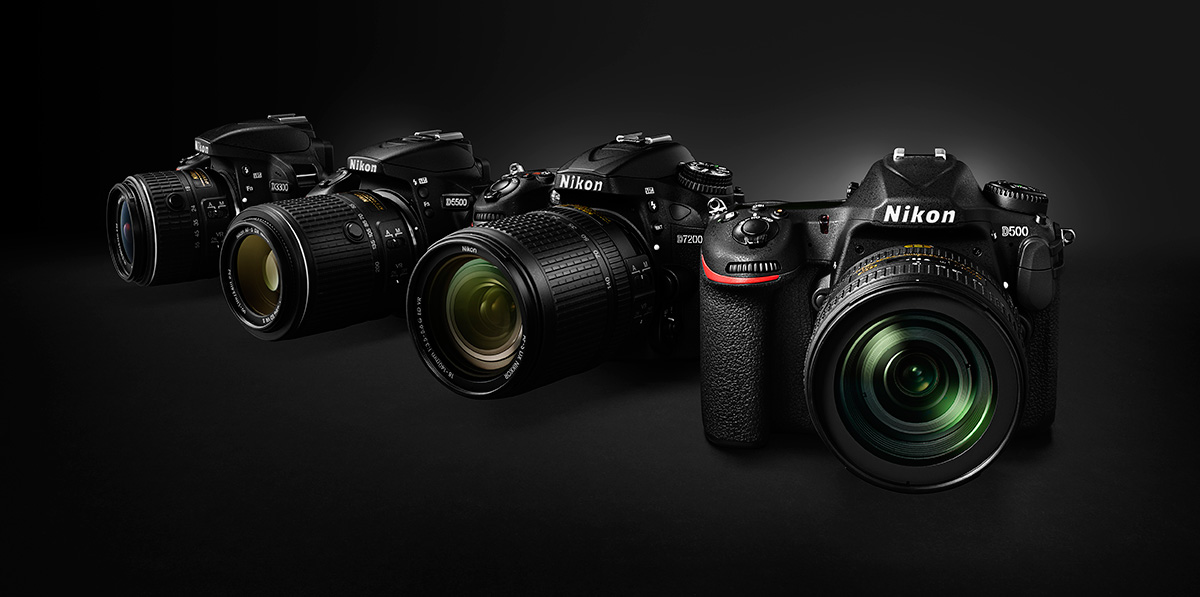

Рисунок 2 — Фотокамеры фирмы «Nikon», представленные на выставке «Photokina-2016»

Компания «Fujifilm» анонсировала свою новую среднеформатную беззеркальную камеру «Fujifilm GFX 50S» (макетный образец), представленную на рисунок 3.

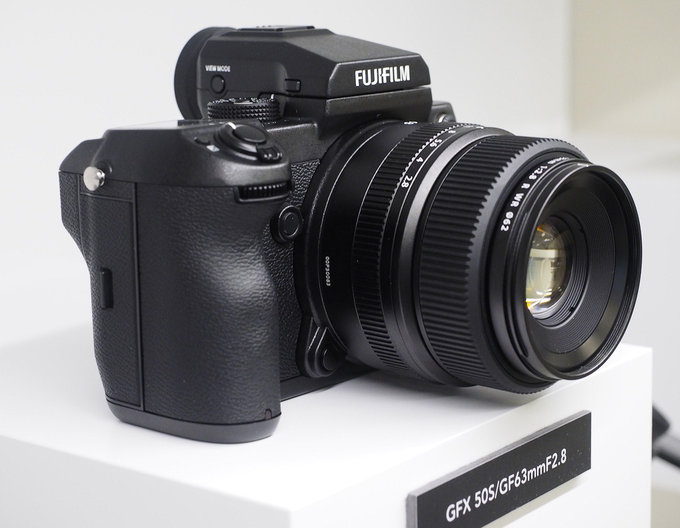

Рисунок 3 — Фотокамера «Fujifilm GFX 50S»

CMOS-матрица камеры будет иметь физический размер 43,8x32,9 мм и разрешение 51,4 мегапиксел. Ранее компания «Fujifilm» выпускала камеры только с размером сенсора APS-C, сейчас же матрица в 4 раза больше. Новая камера будет выпускаться с новым байонетным креплением — «G-mount». Максимально короткая выдержка 1/4000. В «Fujifilm GFX 50S» будет поворотным экран и в комплекте будет идти съемный электронный видоискатель. «Fujifilm GFX 50S» можно будет купить в начале 2017 года по цене $10000 за комплект с объективом и видоискателем.

Пожалуй, самым крупным и реальным анонсом на выставке стало представление камеры «Sony α99 Mark II» фирмы «Sony» (Япония).

«Sony α99 Mark II» — профессиональная зеркальная камера с репортерскими качествами и дополнительными функциями: 4К, быстрая съемка, отсутствие сглаживающего фильтра (рисунок 4).

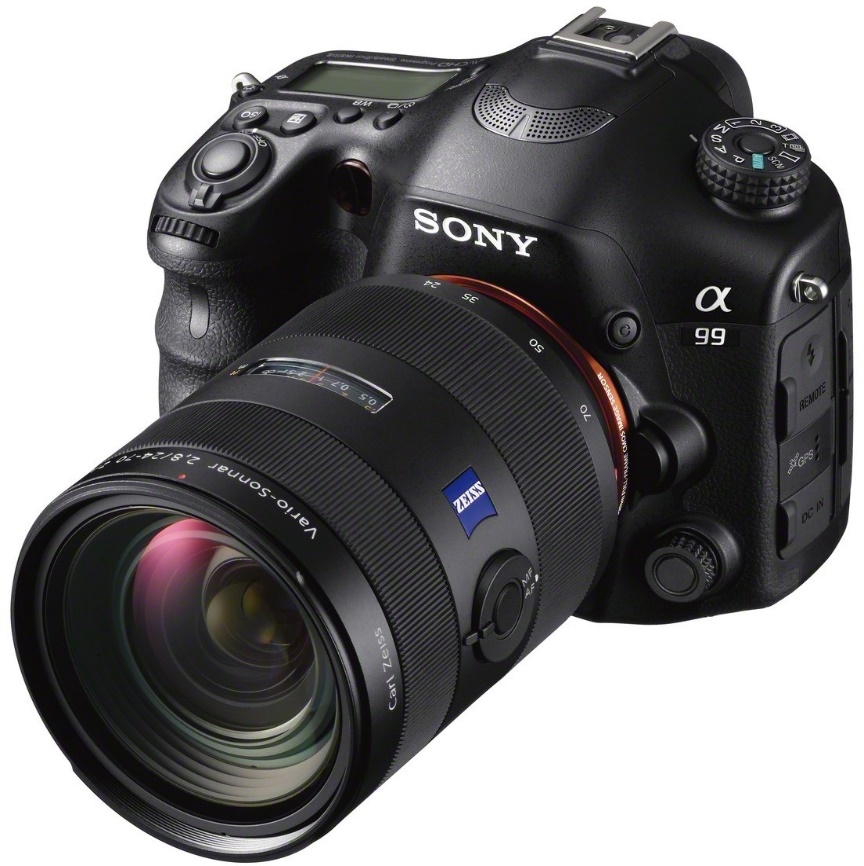

Рисунок 4 — Фотокамера «Sony α99 Mark II»

Новинка получила 5-осевую систему стабилизации изображения, возможность видеосъемки в 4К с битрейтом 100 Мбит/сек и снятием изображения со всей матрицы, CMOS-матрицу с разрешением 42,4 мегапикселя и сверхвысокой скоростью считывания, а также новый процессор.

Система автофокуса имеет 79 точек автофокусировки, которые работают в сочетании с 399 фазовыми точками на датчике изображения. Со следящей автофокусировкой камера сможет снимать 12 кадров в секунду.

В камере имеется функция, позволяющая одной кнопкой переключаться между режимами съемки 1 к/с и 120 к/с.

Другие характеристики «Sony α99 Mark II»:

  • Водо- и пылестойкий корпус из магниевого сплава;

  • Большой XGA OLED-видоискатель с увеличением 0.78x;

  • Затвор с ресурсом более 300 тысяч срабатываний;

  • Расширенный диапазон ISO: 50 — 102 400;

  • 3-дюймовый дисплей без сенсорной технологии, но с возможностью наклона в 3 осях;

  • Два слота для карт памяти SD;

  • Выход HDMI.

Стоимость «Sony α99 Mark II» составит примерно $3200.

Шведская компания «Hasselblad» представила фотоаппарат «Hasselblad X1D» (рисунок 5): это, как утверждается, первая в мире компактная беззеркальная камера среднего формата.

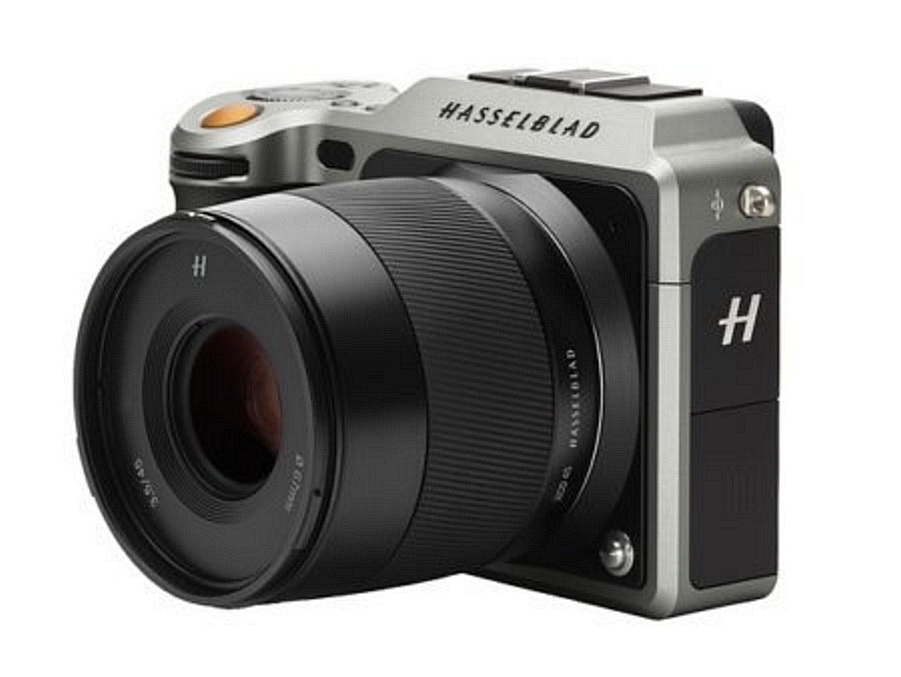

Рисунок 5 — Фотокамера «Hasselblad X1D»

Новинка весит в два раза меньше по сравнению с традиционными цифровыми среднеформатными устройствами — всего 725 граммов (без оптики, но с литий-ионным аккумулятором). Габариты составляют 150x98x71 мм.

В новинке применена CMOS-матрица (43,8x32,9 мм) с 50 млн. пикселей. Фотокамера позволяет делать снимки с максимальным разрешением 8272x6200 точек, а также записывать видео с разрешением 1920x1080 пикселей. Для карт памяти предусмотрено два SD-слота.

Диапазон выдержек составляет от 1/2000 до 60 с, светочувствительность — ISO 100–25600. Фотоаппарат наделен фиксированным трехдюймовым дисплеем (920 тыс. точек) с поддержкой сенсорного управления и электронным видоискателем XGA со 100-процентным покрытием кадра.

Новинка оборудована адаптером беспроводной связи Wi-Fi и приемником спутниковой навигационной системы GPS. Предусмотрены симметричный порт USB 3.0 Type-C и интерфейс HDMI.

Для фотоаппарата будут предлагаться объективы новой серии XCD. Поначалу в нее войдут две модели — 45mm F3,5 и 90mm F3,2. В дальнейшем ассортимент оптики расширится.

В продажу камера «Hasselblad X1D» поступит по ориентировочной цене в 9000 долларов США без оптики. Комплект с двумя упомянутыми объективами обойдется в $14 000.

«Olympus» привез на выставку «Olympus E-PL8» — уже восьмое поколение доступных камер компании (рисунок 6).

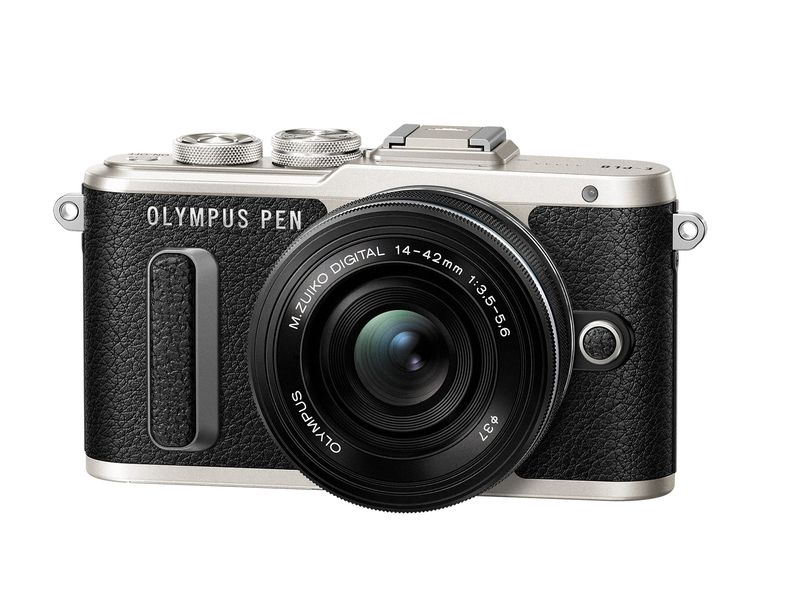

Рисунок 6 — Фотокамера «Olympus E-PL8»

«Olympus E-PL8» включает 16 мегапиксельный сенсор «Live MOS», мощный процессор «TruePic VII» (используемый в модели «OM-D E-M1»), быструю систему автофокуса, которая мгновенно срабатывает как только пользователь касается пальцем сенсорного экрана, трехосевую систему стабилизации изображения, поддержку Full HD-видео. Скорость серийной съемки достигает 3,7 к/с в максимальном разрешении (до 8,5 к/с при фиксированных фокусе и экспозиции). Для новичков предусмотрен автоматический режим «iAUTO», а также электронный помощник «Live Start Guide». Благодаря поворотному дисплею и режиму Selfie пользователи могут легко снимать селфи. Стоит отметить также встроенный модуль Wi-Fi, с помощью которого можно удаленно управлять съемкой со смартфона, а также без проводов копировать фотографии с камеры.

В продаже новинка появится в октябре 2016 года по рекомендованной розничной цене $550. За комплект со стандартным «китовым» объективом с фокусным расстоянием 14-42 мм придется выложить $650.

Компания «Polaroid» представила «Polaroid Snap Touch» (рисунок 7), который наделен сенсорным экраном 3,5 дюйма по диагонали, матрицей с разрешением 13 мегапикселей и слотом под карты microSD для хранения полученных снимков. Если же очень нужно распечатать только что сделанный снимок, то никаких проблем: камера заряжена технологией «ZINK Zero», при помощи которой получаются снимки размерами 2x3 дюйма.

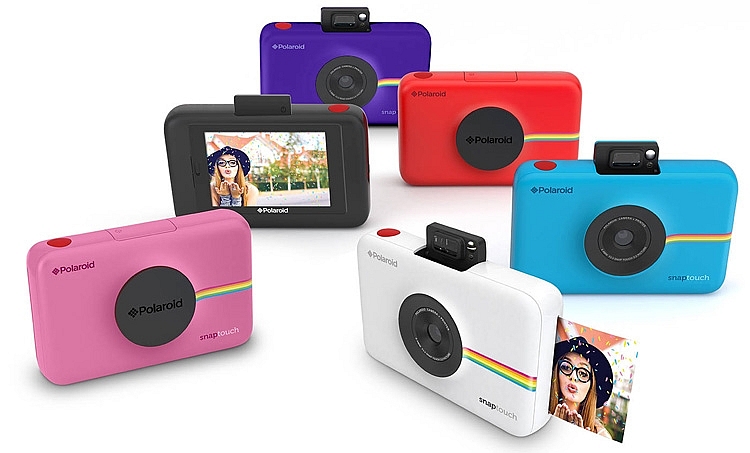

Рисунок 7 — Фотокамера «Polaroid Snap Touch»

Фотокамера «Polaroid Snap Touch» по своим габаритам относится к классу «фотокомпактов» и может использоваться в качестве обычного цифрового фотоаппарата без встроенного принтера, сохраняя фото и видео в разрешении Full HD на карты microSD. Упаковка бумаги на 20 листов обойдется в $30 (100 листов — $50) Сам фотоаппарат «Polaroid Snap Touch» стоит $180 и готовится поступить в продажу осенью 2016 года. Компания «Leica» из новинок показала лишь камеру мгновенной печати Sofort в стиле «Polaroid» (рисунок 8).

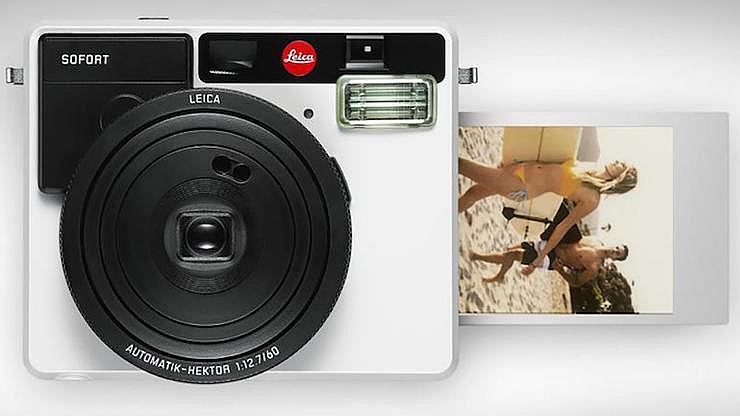

Рисунок 8 — Фотокамера «Leica Sofort»

Стоимость новинки составляет $300.

На выставке «Photokina-2016» было представлено большое разнообразие так называемых «экшн-камер» для спорта и отдыха — ударо-, пыле- и влагозащищенных.

Особое внимание хотелось бы уделить новой камере «GoPro Hero5 Black» (США), которая при стоимости $400 позволяет записывать видеоролики в формате 4K с частотой 30 кадров в секунду и может делать статичные снимки с разрешением 12 мегапикселей, причем среди поддерживаемых форматов есть RAW (рисунок 9). Защита от воды позволяет Hero5 Black погружаться на глубину до 10 метров без специального водонепроницаемого чехла, а встроенный GPS-приемник обеспечивает ей ориентацию в пространстве. Из прочих возможностей следует отметить управление при помощи голосовых команд и электронную систему стабилизации.

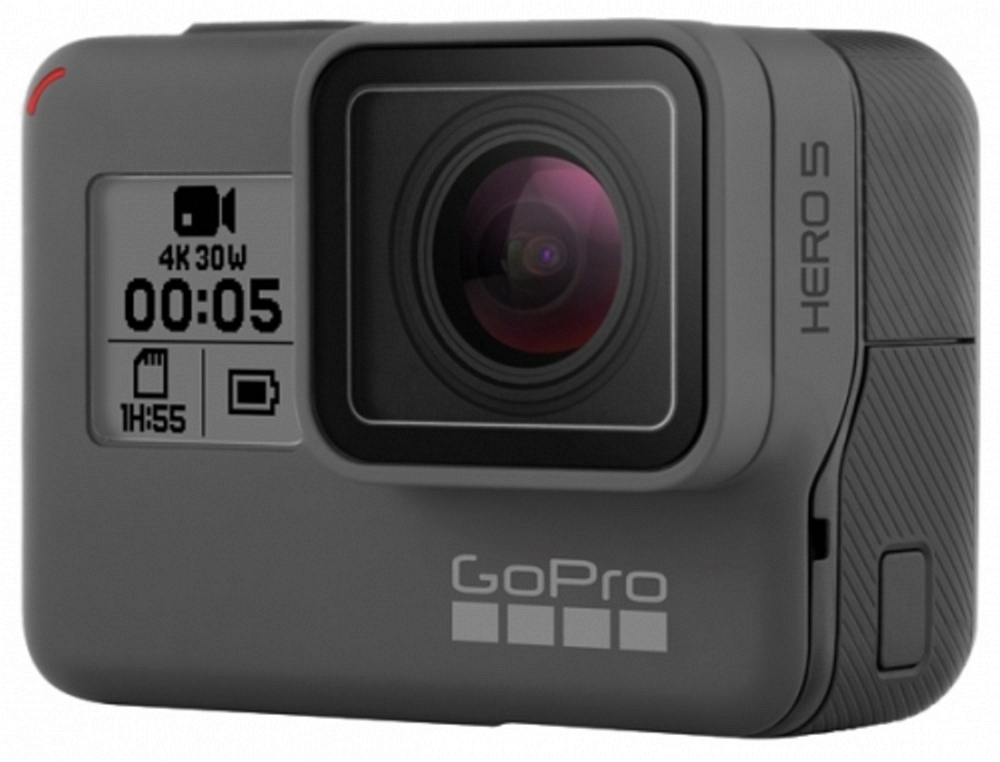

Рисунок 9 — «Экшн-камера» «GoPro Hero5 Black»

«Nikon» анонсировала «экшен-камеры» «KeyMission 170» и «KeyMission 80». Камеры «KeyMission 170» и «KeyMission 80» дополнили флагманскую модель «KeyMission 360» (рисунок 10), представленную ранее в 2016 году. «KeyMission 360» предлагает запись видео с максимальным углом обзора, что позволяет захватить всю сцену, в качественном формате 4K Ultra HD. Модель «KeyMission 170» с меньшим углом обзора (170 градусов), но эта камера также поддерживает 4K-видео.

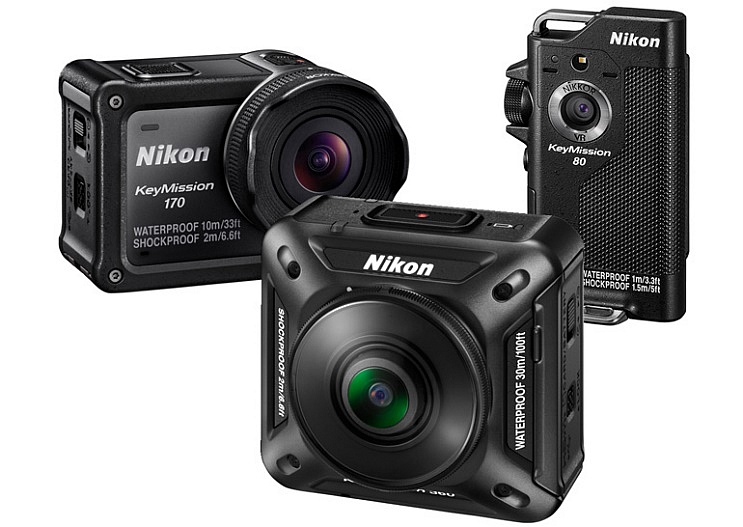

Рисунок 10 — «Экшн-камера» «KeyMission 80», «KeyMission 170» и «KeyMission 360»

«KeyMission 80» является самой компактной из представленных моделей. Эта новинка отличается небольшими габаритами и оснащена специально разработанными компактными объективами Nikkor. Особенностью данной модели является дополнительный передний 4,9 мегапиксельный сенсор и жидкокристаллический экран, что позволяет делать селфи. Камера поддерживает съемку в формате Full HD.

Все новинки защищены от падений, воды, пыли и мороза. Самой прочной является «KeyMission 360», выдерживающая погружение в воду на 30 метров. «KeyMission 80» может погружаться глубину до 1 метра и выдерживает падение с высоты не более 1,5 м.

Цены «KeyMission 360», «KeyMission 170» и «KeyMission 80» составили $499, $399 и $279 соответственно.

Также на выставке помимо «KeyMission 360» широко были представлены видеокамеры для съемки панорамы на 360 градусов (сферической видеосъемки) и других производителей (в том числе из Китая).

«Экшн-камера» «Kodak Pixpro 4KVR360» предназначена для сферической видеосъемки высокого качества (рисунок 11).

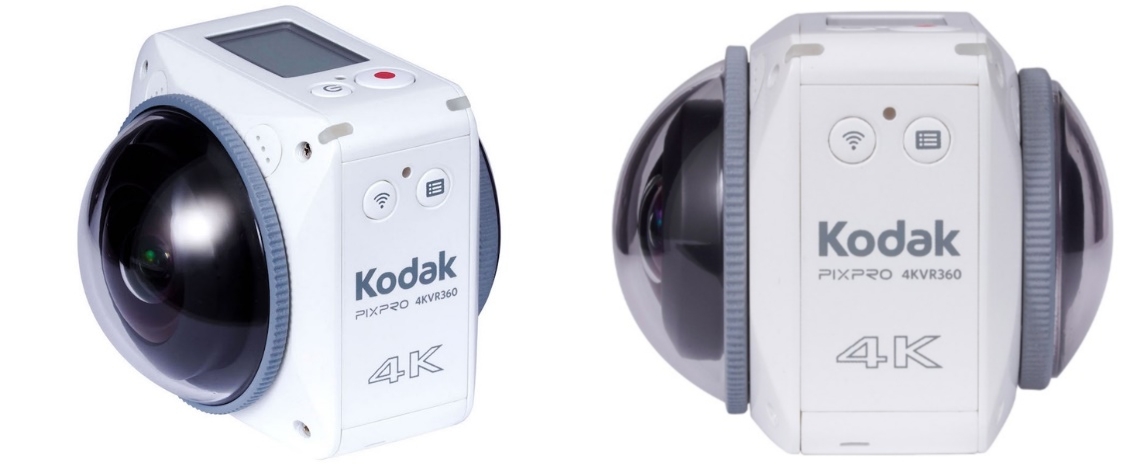

Рисунок 11 — «Экшн-камера» «Kodak Pixpro 4KVR360»

За панорамную съемку отвечают два 20-мегапиксельных CMOS-сенсора с обратной засветкой, установленные во фронтальной и тыльной частях. При этом оптика фронтального блока обеспечивает угол поля зрения 155 градусов, тыльного — 235 градусов.

Новинка при использовании только переднего модуля позволяет осуществлять традиционную запись 4K-видеоматериалов. Если дополнительно задействовать второй блок, можно снимать сферические панорамы с углом охвата 360 градусов.

Камера также позволяет делать статические панорамные снимки с разрешением 27 млн. пикселей. Предусмотрена система цифровой стабилизации изображения. В оснащение входят небольшой информационный дисплей, адаптеры беспроводной связи Wi-Fi и Bluetooth, а также модуль NFC («Near field communication»). За запись стереофонического звука отвечают четыре микрофона. Материалы сохраняются на карту microSD вместимостью до 128 Гбайт.

«Экшн-камера» защищена от брызг и пыли; ей не страшны падения с двухметровой высоты. Имеются интерфейсы HDMI и USB.

Новинка будет предлагаться в белом, черном и желтом вариантах цветового оформления. Цена пока не раскрывается.



2. Объективы

Компания «Carl Zeiss», на «Photokina-2016» представила новые объективы для зеркальных камер «Zeiss Milvus 2.8/15, 2.8/18 и 2/135» (рисунок 12) — все они сделаны для полнокадровых камер и могут использоваться полноценно как для фото, так и для видео, учитывая то, что фокусировка во всех трех обеспечивается только вручную. Помимо этого, объективы являются влагозащищенными.

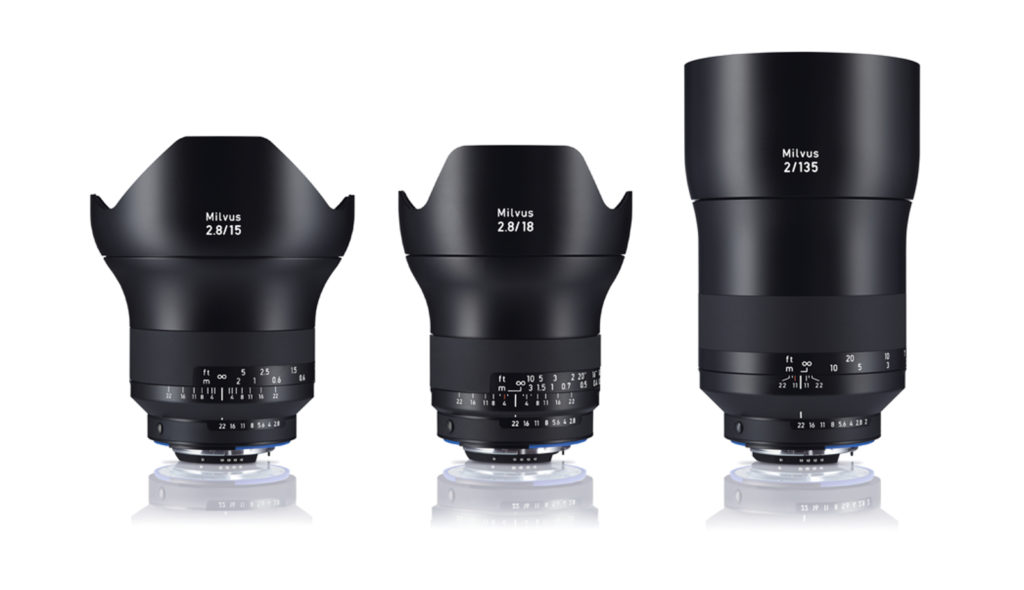

Рисунок 12 — Линейка объективов «Zeiss Milvus»

Интересно, что для адаптации под видеосъемку компания обеспечила их возможностью включения плавной регулировки диафрагмы — таким образом, уже во время записи видео можно обеспечивать различные эффекты или снимать в полуавтоматическом режиме с приоритетом выдержки без негативных артефактов при изменении экспозиции, обеспечивая плавную регулировку освещенности. По заявлению представителей компании, разрешающей способности объективов достаточно для беспроблемной съемки 6К и выше, а фирменное многослойное просветление «Zeiss T*» обеспечивает минимизацию вторичных отражений внутри оптической схемы и повышение контраста, а также улучшение цветопередачи.

Технические данные объектива Zeiss Milvus 2.8/15 (оптическая схема представлена на рисунке 13):

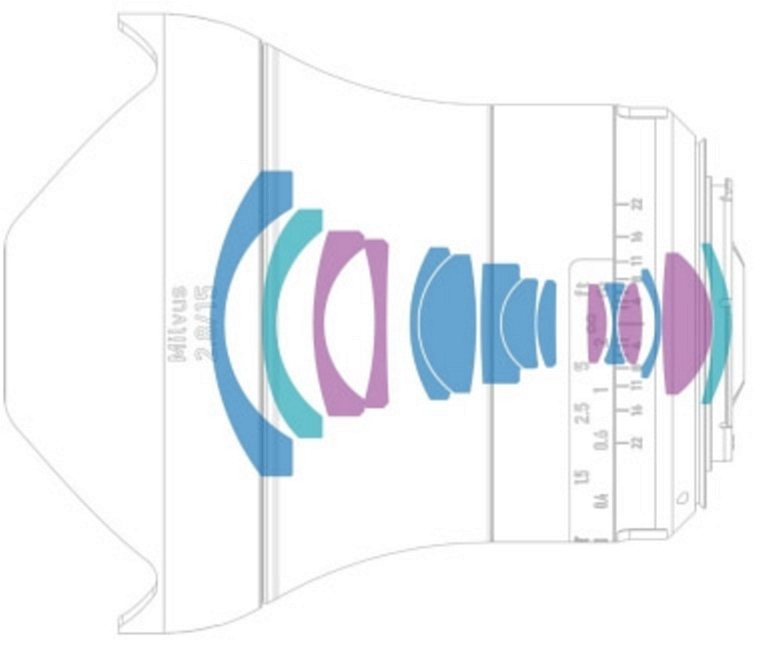

Рисунок 13 — Оптическая схема «Zeiss Milvus 2.8/15», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 15 мм;

  • Угол поля зрения — 110°;

  • Максимальная диафрагма — F/2,8;

  • Минимальная диафрагма — F/22;

  • Оптическая схема — 15 элементов в 12 группах, включая 2 асферических и 1 элемент с аномальной частичной дисперсией;

  • Минимальное расстояние фокусировки — 0,25 м;

  • Покрытие при фокусировке на минимальном расстоянии — 340x221 мм;

  • Установочный размер фильтра — 95 мм;

  • Длина — 114 мм (вариант для Nikon), 117 мм (вариант для Canon);

  • Масса — 880 г (вариант для Nikon), 947 г (вариант для Canon).

Технические данные объектива Zeiss Milvus 2.8/18 (оптическая схема представлена на рисунке 14):

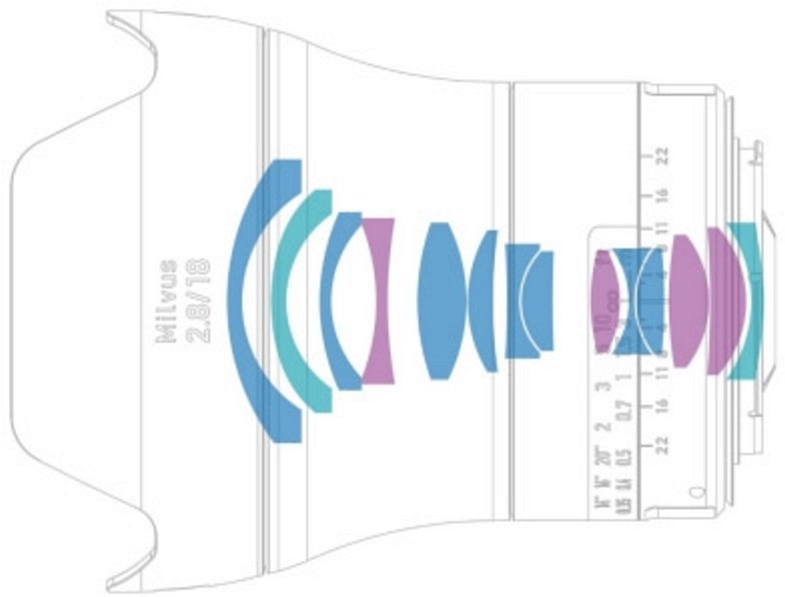

Рисунок 14 — Оптическая схема «Zeiss Milvus 2.8/18», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 18 мм;

  • Угол поля зрения — 99,9°;

  • Максимальная диафрагма — F/2,8;

  • Минимальная диафрагма — F/22;

  • Оптическая схема — 14 элементов в 12 группах, включая 2 асферических элемента;

  • Минимальное расстояние фокусировки — 0,25 м;

  • Покрытие при фокусировке на минимальном расстоянии — 274x180 мм;

  • Установочный размер фильтра — 77 мм;

  • Длина — 107 мм (вариант для Nikon), 109,4 мм (вариант для Canon);

  • Масса — 675 г (вариант для Nikon), 721 г (вариант для Canon).

Технические данные объектива Zeiss Milvus 2/135 (оптическая схема представлена на рисунке 15):

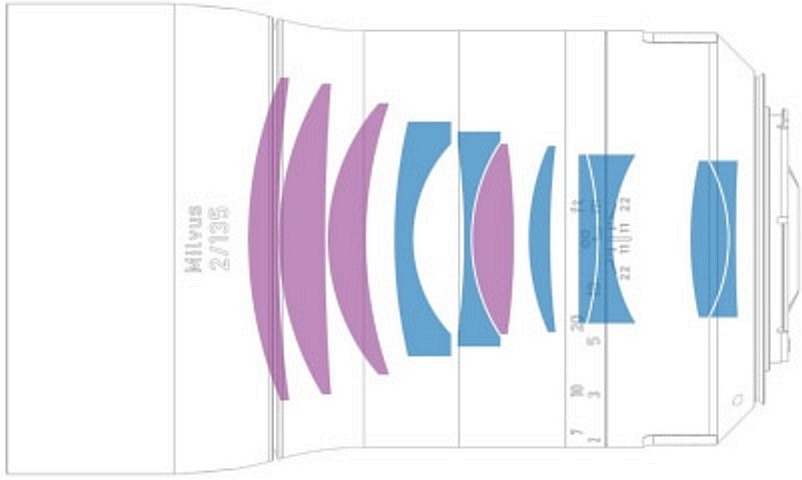

Рисунок 15 — Оптическая схема «Zeiss Milvus 2/135», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 135 мм;

  • Угол поля зрения — 18,7°;

  • Максимальная диафрагма — F/2,0;

  • Минимальная диафрагма — F/22;

  • Оптическая схема — 11 элементов в 8 группах;

  • Минимальное расстояние фокусировки — 0,8 м;

  • Покрытие при фокусировке на минимальном расстоянии — 145x96 мм;

  • Установочный размер фильтра — 77 мм;

  • Длина — 129,1 мм (вариант для Nikon), 132,1 мм (вариант для Canon);

  • Масса — 1059 г (вариант для Nikon), 1123 г (вариант для Canon).

Продажи новых объективов начнутся в октябре 2016 года. Рекомендованная цена «Zeiss Milvus 2.8/15» примерно равна €2700, «Zeiss Milvus 2.8/18» — €2300, «Zeiss Milvus 2/135» — €2200.

Компания «Carl Zeiss» анонсировала уже четвертый в своей беззеркальной неавтофокусной линейке объектив для байонета «Sony FE» — это высококачественный полнокадровый «портретник» «Zeiss Loxia 2.4/85».

Схема объектива (рисунок 16) относительно проста для современных оптических решений («Sonnar» с 7 элементами в 7 группах), но при этом производитель заявляет о практически нулевом искажении изображения.

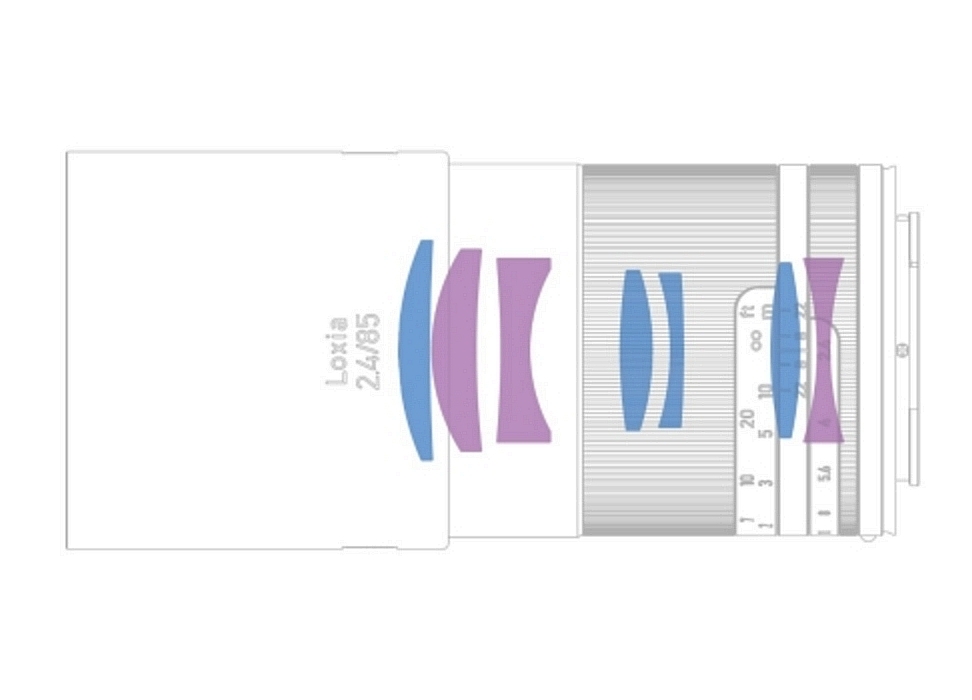

Рисунок 16 — Оптическая схема «Zeiss Loxia 2.4/85», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

Объектив традиционно для компании исполнен в металлическом конструктиве, при этом, производитель обеспечил полноценную пыле- и влагозащиту как в любом объективе профессионального класса.

Дополнительно добавлена новая для немецкой компании функция отключения-переключения диафрагмы (функция «DeClick») по ступеням (для видеосъемки), что обеспечивает плавное изменение картинки при изменении диафрагмы или освещения (рисунок 17).

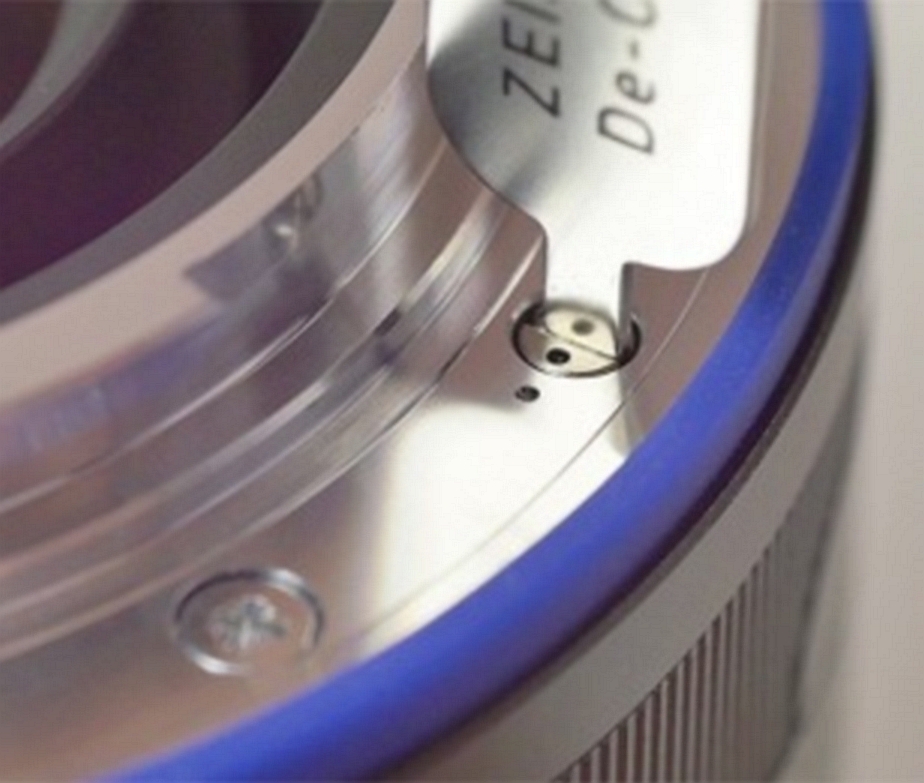

Рисунок 17 — Включение/отключение функции «DeClick»

Технические характеристики объектива «Zeiss Loxia 2.4/85»:

  • Фокусное расстояние — 85 мм;

  • Угол поля зрения (диаг./гориз./верт.) — 28,63° / 24,05° / 16,23°;

  • Максимальная диафрагма — F/2,4;

  • Минимальная диафрагма — F/22;

  • Оптическая схема — 7 элементов в 7 группах;

  • Минимальное расстояние фокусировки — 0,8 м;

  • Покрытие при фокусировке на минимальном расстоянии — 257,9x172,6;

  • Резьба фильтра — M52x0,75;

  • Длина — 108,0 мм;

  • Масса — 594 г.;

  • Тип крепления — E-Mount.

Появление объектива в продаже следует ожидать только в декабре 2016 года по цене $1400.

Компания «Carl Zeiss» представила на выставке «Photokina-2016» линейку светосильных объективов «Zeiss Otus Lenses», представленную на рисунке 18.

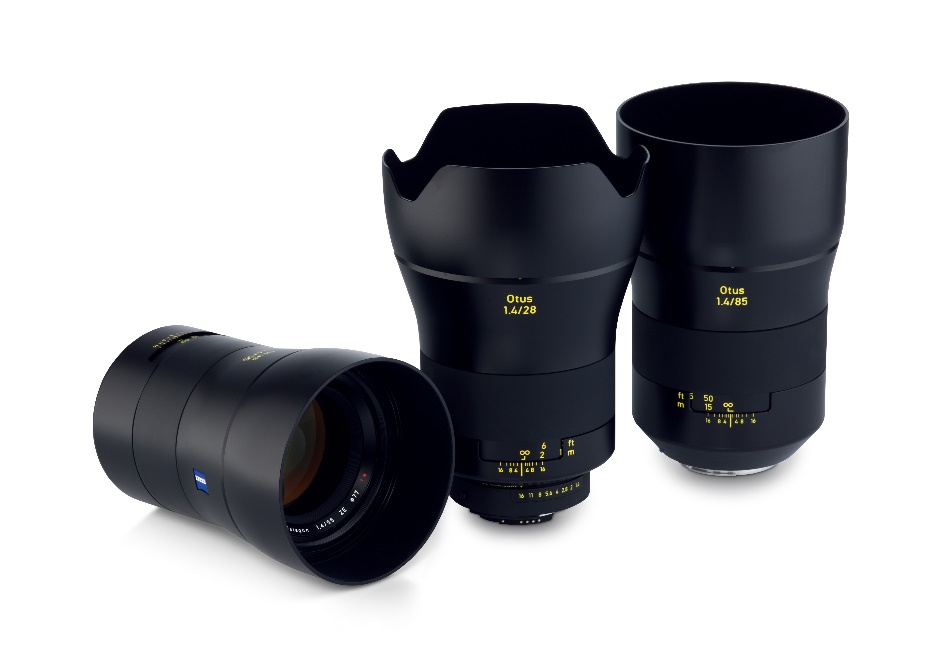

Рисунок 18 — Линейка светосильных объективов «Zeiss Otus Lenses»

Технические характеристики объектива «ZEISS Otus 1.4/55» (оптическая схема представлена на рисунке 19):

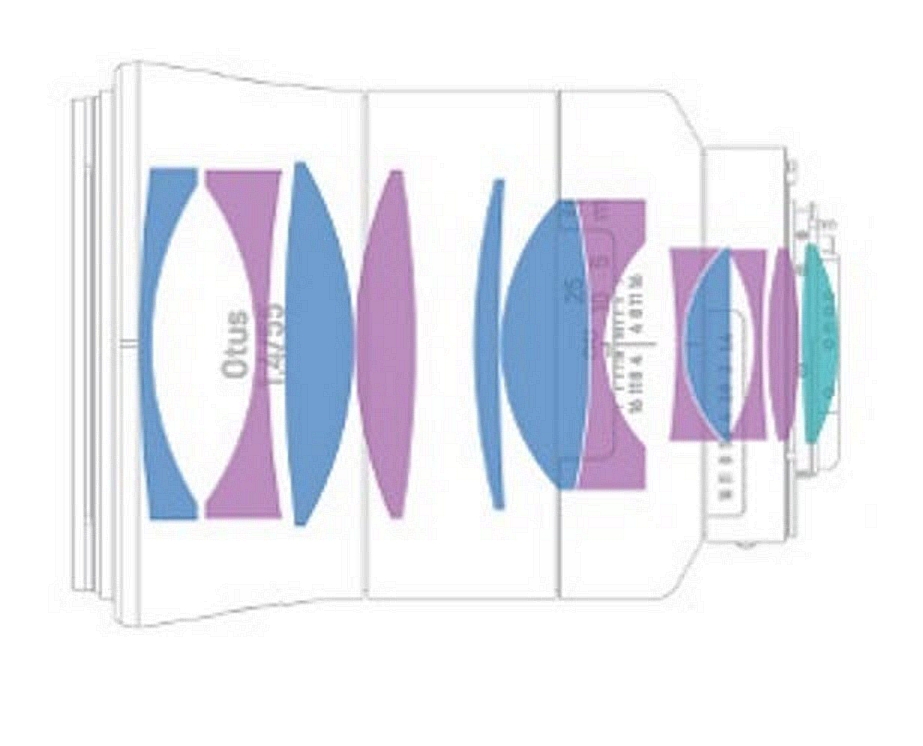

Рисунок 19 — Оптическая схема «ZEISS Otus 1.4/55», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 55 мм;

  • Диапазон диафрагмы — f/1.4 — f/16;

  • Диапазон фокусировки — 0,5 м — ∞;

  • Количество элементов/групп — 12/10;

  • Угловое поле, диаг./гориз./верт. — 43,7° / 36,7° / 24,9°;

  • Резьба фильтра — M77x0,75;

  • Размеры (с крышками) — ZF.2: 141 мм, ZE: 144 мм;

  • Масса — ZF.2: 970 г, ZE: 1030 г;

  • Крепление камеры — F Mount (ZF.2), EF Mount (ZE).

Технические характеристики объектива «ZEISS Otus 1.4/85» (оптическая схема представлена на рисунке 20):

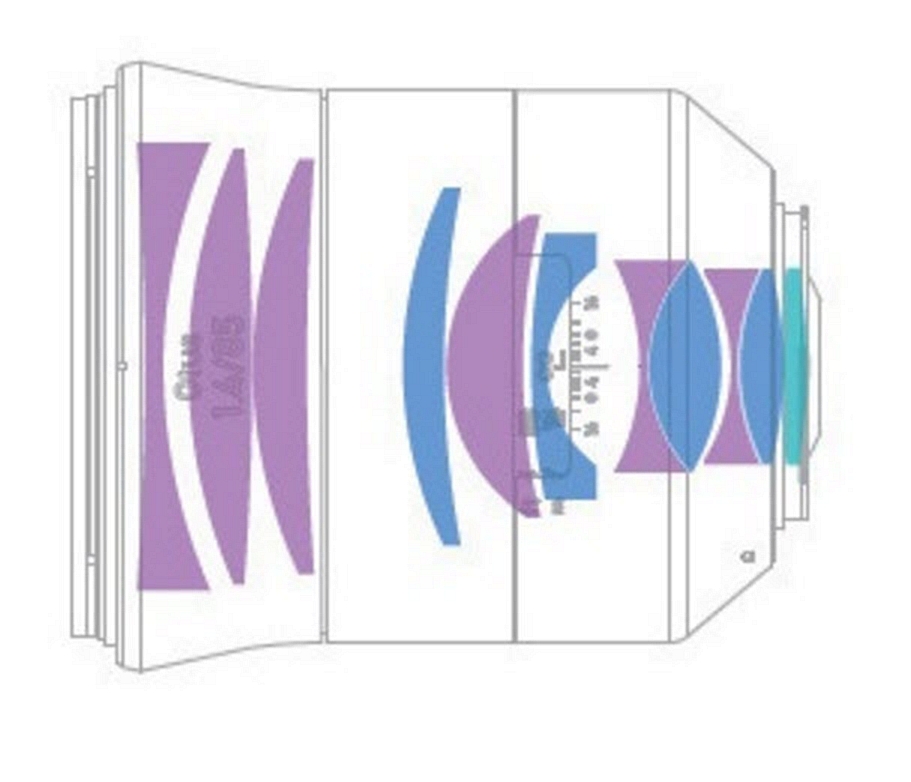

Рисунок 20 — Оптическая схема «ZEISS Otus 1.4/85», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 85 мм;

  • Диапазон диафрагмы — f/1.4 — f/16;

  • Диапазон фокусировки — 0,8 м — ∞;

  • Количество элементов/групп — 11/9;

  • Угловое поле, диаг./гориз./верт. — 28,24° / 23,71° / 15,97°;

  • Резьба фильтра — M85x1,0;

  • Размеры (с крышками) — ZF.2: 138 мм, ZE: 141 мм;

  • Масса — ZF.2: 1140 г, ZE: 1200 г;

  • Крепление камеры — F Mount (ZF.2), EF Mount (ZE).

Технические характеристики объектива «ZEISS Otus 1.4/28» (оптическая схема представлена на рисунке 21):

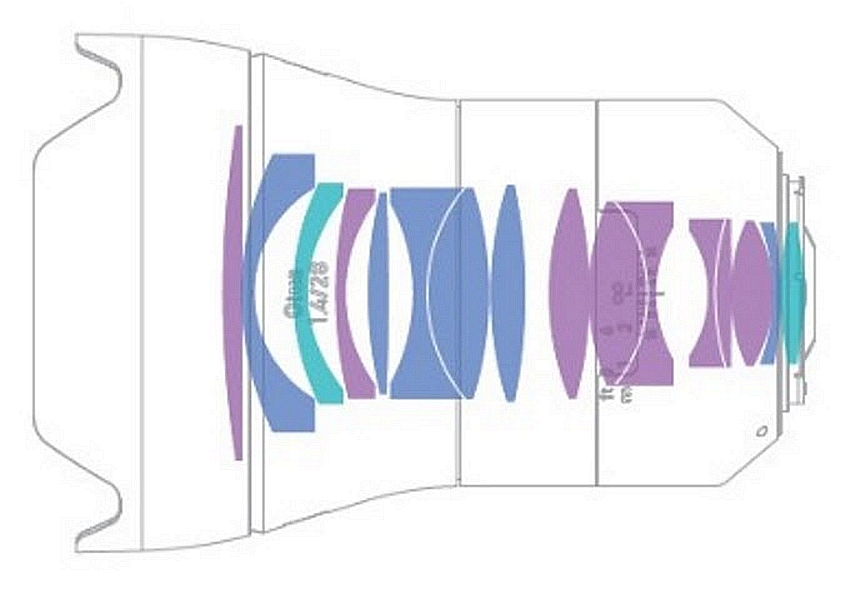

Рисунок 21 — Оптическая схема «ZEISS Otus 1.4/28», где

Линзы из стекла с особым ходом дисперсии
Линзы с асферическими поверхностями

  • Фокусное расстояние — 28 мм;

  • Диапазон диафрагмы — f/1.4 — f/16;

  • Диапазон фокусировки — 0,3 м — ∞;

  • Количество элементов/групп — 16/13;

  • Угловое поле, диаг./гориз./верт. — 75° / 65° / 46°;

  • Резьба фильтра — M95x1,0;

  • Размеры (с крышками) — ZF.2: 152 мм, ZE: 154 мм;

  • Масса — ZF.2: 1350 г, ZE: 1390 г;

  • Крепление камеры — F Mount (ZF.2), EF Mount (ZE).

Следует отметить, что компания «Carl Zeiss» представила на выставке три объектива «ExoLens»: широкоугольный, телефото и макро, предназначенные для работы совместно с камерой мобильного телефона. Каждый из них выполнен в традициях оптики Zeiss и упакован в корпус из черного анодированного алюминия с белой маркировкой (рисунок 22).

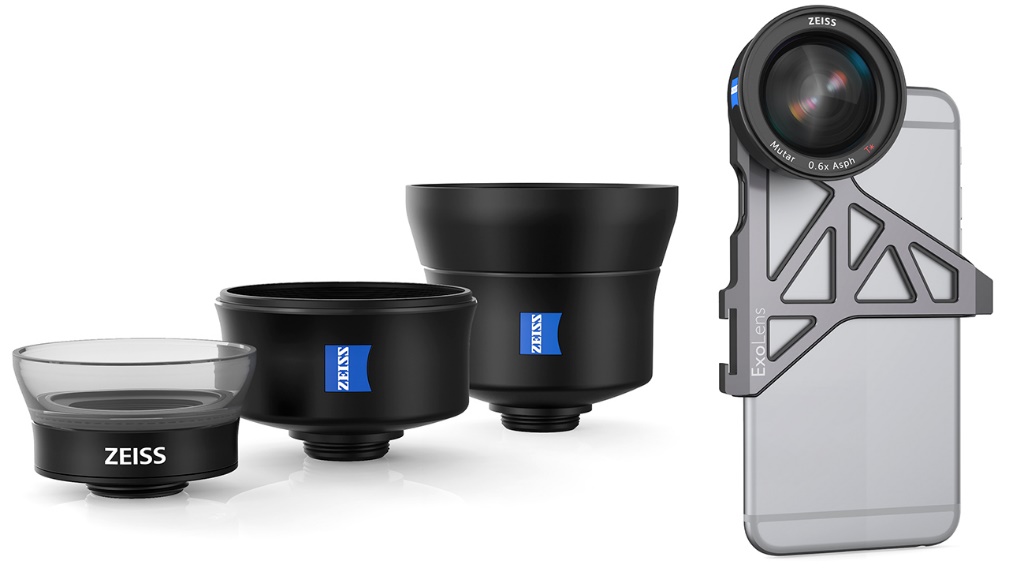

Рисунок 22 — Объективы «Carl Zeiss ExoLens»

Все объективы новой серии получают антибликовое покрытие «Zeiss T*», которое повышает светопропускание и минимизирует блики.

Для крепления объектива к смартфону потребуется специальный алюминиевый кронштейн, который устанавливается на корпус мобильного. Кронштейн снабжен резьбой для крепления объектива, стандартным штативным гнездом и холодным башмаком для аксессуаров.

Флагманские модели объективов для профессиональных камер с постоянным фокусным расстоянием таких производителей как «SIGMA», «Tamron», «Samyang» и др., как правило имеют схожие характеристики с характеристиками представленного модельного ряда «Carl Zeiss».

Например, среди премьер японской корпорации «SIGMA», присутствует «портретник» «SIGMA 85mm F1.4 DG HSM Art», по характеристикам аналогичный «ZEISS Otus 1.4/85».

Следует отметить, что живой интерес у посетителей выставки вызывали объективы производства ПАО «Красногорский завод им. С.А. Зверева»: «Зенитар 0,95/50», «Зенитар 1,4/85» и «Зенитар 1,2/50s» с байонетами под фотокамеры фирм «Canon», «Nikon», «Sony».

Рисунок 23 — Посетители с продукцией ПАО «Красногорский завод им. С.А. Зверева»

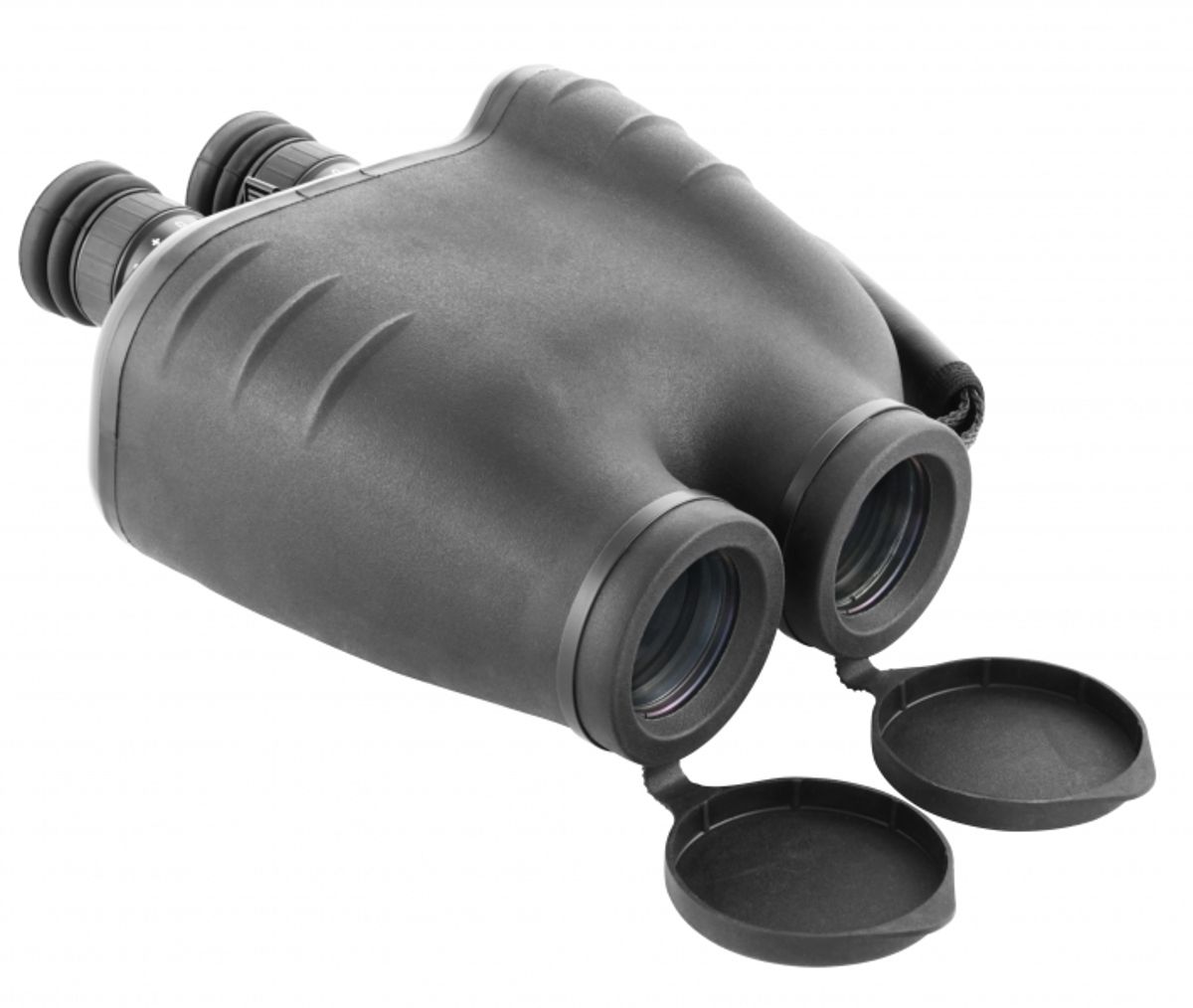

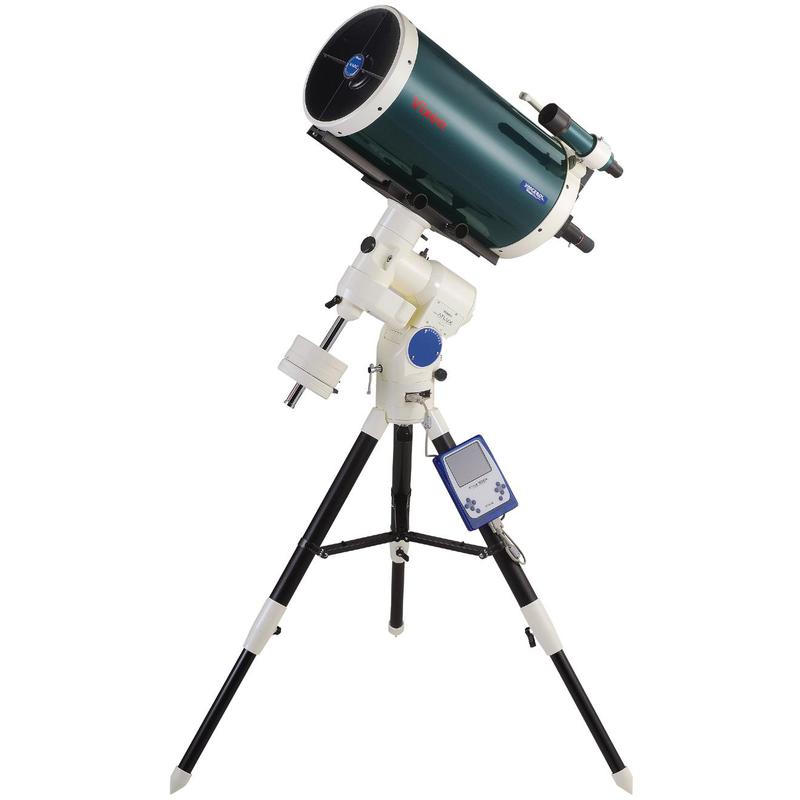

3. Бинокли, зрительные трубы, телескопы, микроскопы

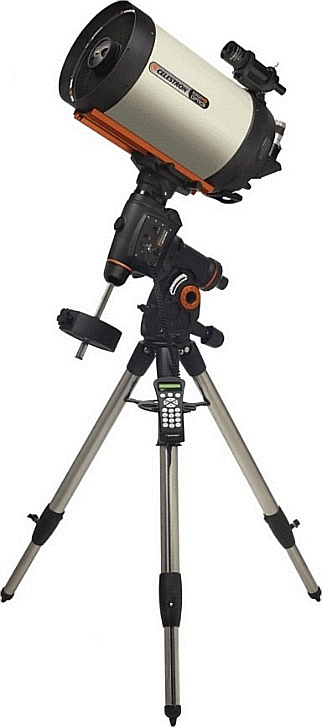

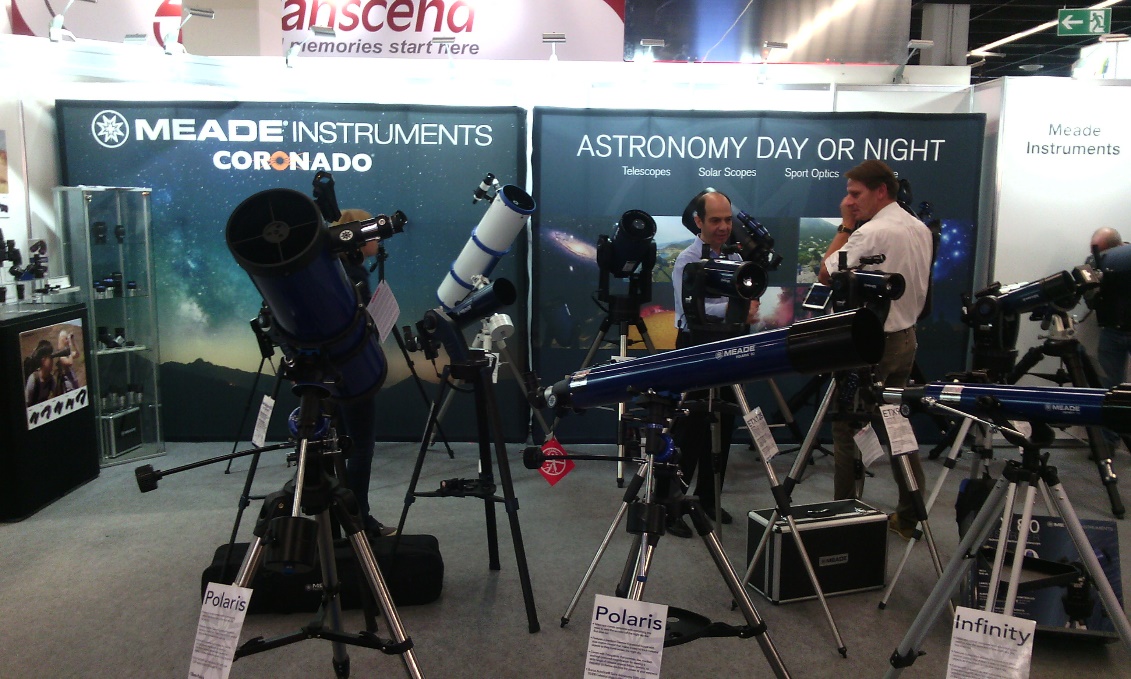

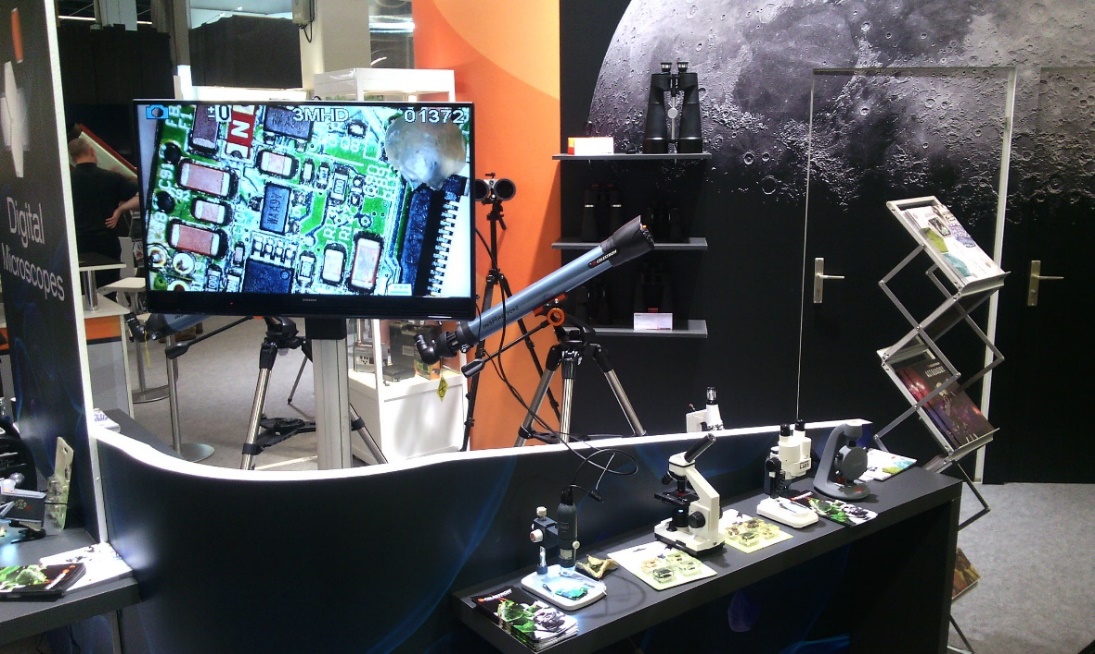

Несмотря на тематическую направленность выставки в сторону профессиональной фото и киноиндустрии, на выставке присутствовали в большом количестве бинокли и зрительные трубы в самых разных вариантах: с постоянным увеличением и панкратические; прямого вида и с изломом оптической оси; с наличием цифровых адаптеров для фото- и видеокамер; пылебрызгозащищенные и заполненные внутри сухим азотом и т.п.

Однако, в связи с тем, что все эти варианты известны достаточно давно, имеет смысл остановиться на новых решениях, представленных ведущими фирмами.

На стенде АО «Швабе» ПАО «Красногорский завод им. С.А. Зверева» представил две своих разработки: бинокль-дальномер ЛДБ 7x40 (рисунок 24) и бинокль БСВ 16x40 с гиростабилизацией (рисунок 25).

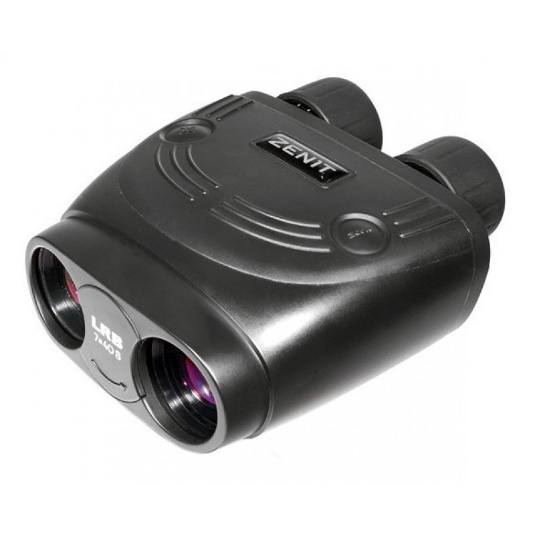

Рисунок 24 — Бинокль-дальномер ЛДБ 7x40 (ПАО «Красногорский завод им. С.А. Зверева»)

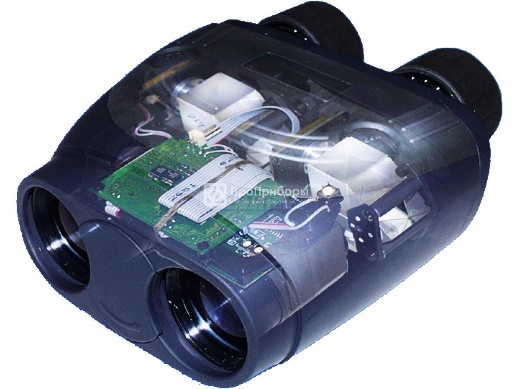

Рисунок 25 — Бинокль БСВ 16x40 с гиростабилизацией (ПАО «Красногорский завод им. С.А. Зверева»)



Бинокль-дальномер ЛДБ 7x40:

Особенности:

Диапазон регулировки межосевого расстояния окуляров 60 — 70 мм, диоптрийная коррекция в диапазоне от +4 дптр до −4 дптр.

Ударопрочный пыле- и влагозащищённый корпус, безопасная эксплуатация при температуре от 0° до +45° и относительной влажности до 98%.

Выдвижные наглазники. Встроенный лазерный дальномер импульсного действия, 1 класс лазерной опасности по ГОСТ Р50723-94. Жидкокристаллический экран с чёрно-белым изображением и подсветкой. Оценка погрешности проведённых измерений, возможность сохранения и повторного просмотра 10-и последних измерений. Автоматическое отключение, удобное кнопочное управление, питание от 1 батареи типа «Крона» напряжением 9 В. Поставляется в комплекте с футляром для хранения и переноски.

Конструктивные особенности:

Схема бинокля построена таким образом, что дальномер и бинокль имеют общий оптический канал.

Технические характеристики:

  • Увеличение, крат: 7;

  • Диаметр объектива, мм: 40;

  • Диаметр выходного зрачка, мм: 5,7;

  • Поле зрения, град: 6;

  • Диапазон регулировки межосевого расстояния окуляров, мм: 60 — 70;

  • Диапазон диоптрийной коррекции, дптр: +4;

  • Лазерный дальномер: есть;

  • Тип лазерной опасности: Класс 1 по ГОСТ Р50723-94;

  • Диапазон измеряемых расстояний, м: 30 — 1000;

  • Диапазон измеряемых скоростей, км/ч: 5 — 300;

  • Диоптрийная подстройка окуляра, дптр: +3;

  • Погрешность измерения, не более: ±(1 + 0,01 Д);

  • ЖК экран: Есть, чёрно-белое цифровое изображение;

  • Подсветка ЖК-экрана: есть;

  • Питание: Батарея типа «Крона», 9 В;

  • Диапазон рабочей температуры, °С: 0°...+45°;

  • Условия относительной влажности воздуха (при температуре +25°С): 98%;

  • Влагозащищённость: есть;

  • Установка на штатив (1/4«): есть;

  • Вес, кг: 1,2;

  • Габаритные размеры, мм: 145x158x72;

  • Цена: 19190 рублей.

Бинокль БСВ 16x40 с гиростабилизацией:

По сравнению с оптической или электронной стабилизацией, гироскопическая стабилизация изображения дает наибольшие углы компенсации (порядка семи градусов), что позволяет компенсировать не только тряску рук, но и вибрации движущегося транспортного средства. Если же нет необходимости в использовании системы гиростабилизации, прибор можно использовать как обычный бинокль.

Технические характеристики:

  • Увеличение: 16 крат;

  • Угловое поле зрения: 3°;

  • Диапазон регулировки межосевого расстояния: 58-72 мм;

  • Напряжение питания:

  • от автономного источника: 9 В,

  • от бортовой сети: 12 В.

  • Время разарретирования гироузла после подачи электропитания: 50 с.;

  • Угловая скорость панорамирования в любом направлении: 0 — 6°;

  • Условия относительной влажн

Стоимость «Yukon Exelon 3x50/4x50» в интернет-магазине 15950 рублей.

Особый интерес представляет продукция, представленная на стенде компании «VIXEN».

Телескоп «VMC260L» на монтировке «ATLUX DELUX» с пультом «STAR BOOK TEN» (рисунок 35).

Рисунок 35 — Телескоп «VMC260L»

Монтировка комплектуется интерактивным пультом управления STAR BOOK TEN со встроенной картой звездного неба. На большом цветном ЖК-экране пульта в режиме реального времени отображаются все небесные объекты, доступные для наблюдений в данный момент. Используя возможность изменения масштаба изображения для любой зоны, вы сможете легко найти интересующий объект. В базу данных пульта заложена информация о более чем 270 000 объектах, помимо этого имеется возможность сохранить в памяти пульта свои пользовательские объекты. Также «STAR BOOK TEN» можно использовать и отдельно от телескопа как карманный путеводитель по звездному небу.

Стоимость телескопа на официальном сайте «VIXEN» — 1399990 рублей.

«Celestron» представил на выставке широкую гамму телескопов, среди которых имеются со встроенной функцией «экскурсия по небу» — в этом режиме телескоп автоматически наводится на наиболее интересные объекты неба.

Например, в телескопе «Celestron CGEM 1100» (рисунок 36) имеется обширная база данных — более 40 тысяч небесных объектов, включая наиболее интересные объекты глубокого космоса, яркие двойные и переменные звезды.

Рисунок 36 — Телескоп «Celestron CGEM 1100»

Стоимость телескопа на официальном сайте «Celestron» — 359990 рублей.

На стенде «Celestron» также демонстрировал линейку цифровых микроскопов с функцией беспроводной связи WI-FI и Bluetooth (рисунок 37).

Рисунок 37 — Микроскопы «Celestron»

На выставке «Photokina-2016» компания «Meade» представила свою линейку профессиональных телескопов (рисунок 38).

Рисунок 38 — Продукция «Meade»

Среди образцов были представлены модели как начального уровня, так и профессиональные телескопы серий: «Infinity», «Polaris», «FTX» и др.

Многие модели оснащены автоматизированными системами наведения, возможностью подключения фото и видеотехники, функцией планировки будущих наблюдений и т.п.

Не смотря на специфику экспозиции «Photokina-2016», на выставке была представлена широкая гамма биноклей и зрительных труб как крупных производителей «Carl Zeiss», «Leica», «Swarovski».

В данном отчете подробно рассмотрены оптические и оптико-электронные приборы, представляющие наибольший интерес для нашего предприятия с точки зрения его специализации.

Информация по другим изделиям — оптические прицелы, дальномеры, осветительные устройства — имеется в отделе № 45 в виде проспектов и ссылок на соответствующие сайты. В случае заинтересованности специалисты предприятия могут с ней ознакомиться.



Экспозиция АО «Лыткаринский завод оптического стекла» на выставке «Photokina-2016»

От АО «Швабе» свою продукцию на выставке по традиции представляли АО «Лыткаринский завод оптического стекла» (АО ЛЗОС) и ПАО «Красногорский завод им. С.А. Зверева». Делегация АО ЛЗОС состояла из 5 человек:

Шмидт Анатолий Игоревич — заместитель главного инженера;
Малькин Андрей Александрович — и.о. начальника отдела № 45;
Китаева Елена Николаевна — начальник отдела № 57
Петрова Мария Сергеевна — начальник бюро по корпоративным вопросам;
Мерзляков Александр Игоревич — специалист по корпоративным коммуникациям.

Рисунок 39 — Делегация АО ЛЗОС

Экспозиция стенда АО «Швабе» была разделена на 2 части (рисунок 40).

Рисунок 40 — Стенд АО «Швабе» на выставке «Photokina-2016»

Экспозиция АО ЛЗОС состояла из объективов апохроматов для любительской астрономии, объективов линейки «Рубинар», зрительных труб серии «Турист», стереоскопических микроскопов МБС-12, МБС-14, наборов цветных оптических стекол, заготовок из бесцветного оптического стекла, волоконных шайб, твисторов, призм, пластин, блоков.

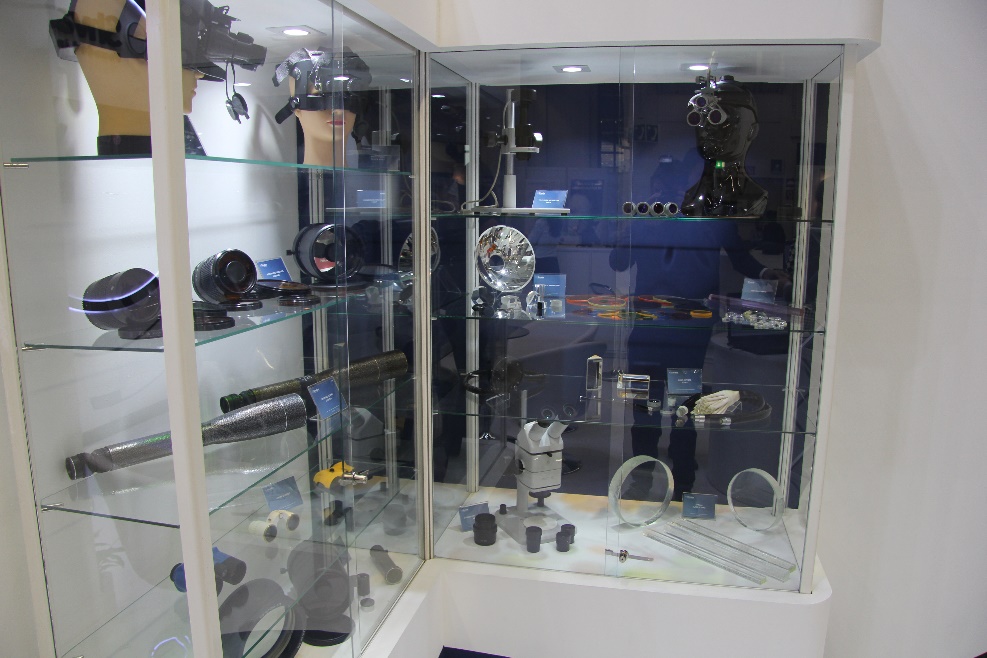

Рисунок 41 — Экспозиция АО ЛЗОС

Из новой продукции на стенде были представлены стереоскопический микроскоп МБС-16, объектив высокого разрешения с фокусным расстоянием 50 мм для микроскопов линейки МБС, бинокулярная хирургическая лупа со светодиодным прожектором и дискретный бинокль.

На протяжении всей выставки посетители проявляли интерес к продукции нашего предприятия, особо хотелось бы отметить интерес потенциальных потребителей к линейке наших зеркально-линзовых объективов «Рубинар» и стереоскопическому микроскопу МБС-16.

Из линейки объективов «Рубинар» посетителей больше всего интересовала возможность заказа объективов «МС Рубинар 10/1000», «МС Рубинар 8/500 макро» с байонетом под камеры «Canon», «Nikon», «Sony».

Рисунок 42 — Посетители выставки на стенде АО «Швабе»

Посетители выставки также интересовались и стереоскопическими микроскопами МБС-16 и МБС-14.

Рисунок 43 — Посетители выставки с продукцией АО ЛЗОС

Посещение подобных выставок специалистами нашего предприятия является целесообразным с точки зрения расширения технического кругозора, а также отслеживания новых направлений и технических решений в области оптико-электронного приборостроения.
