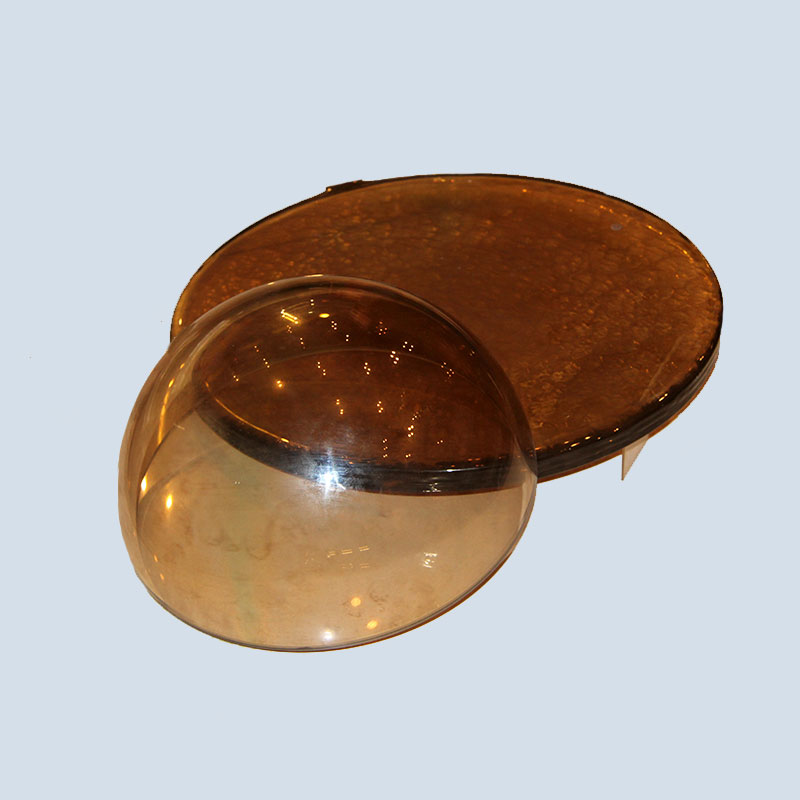

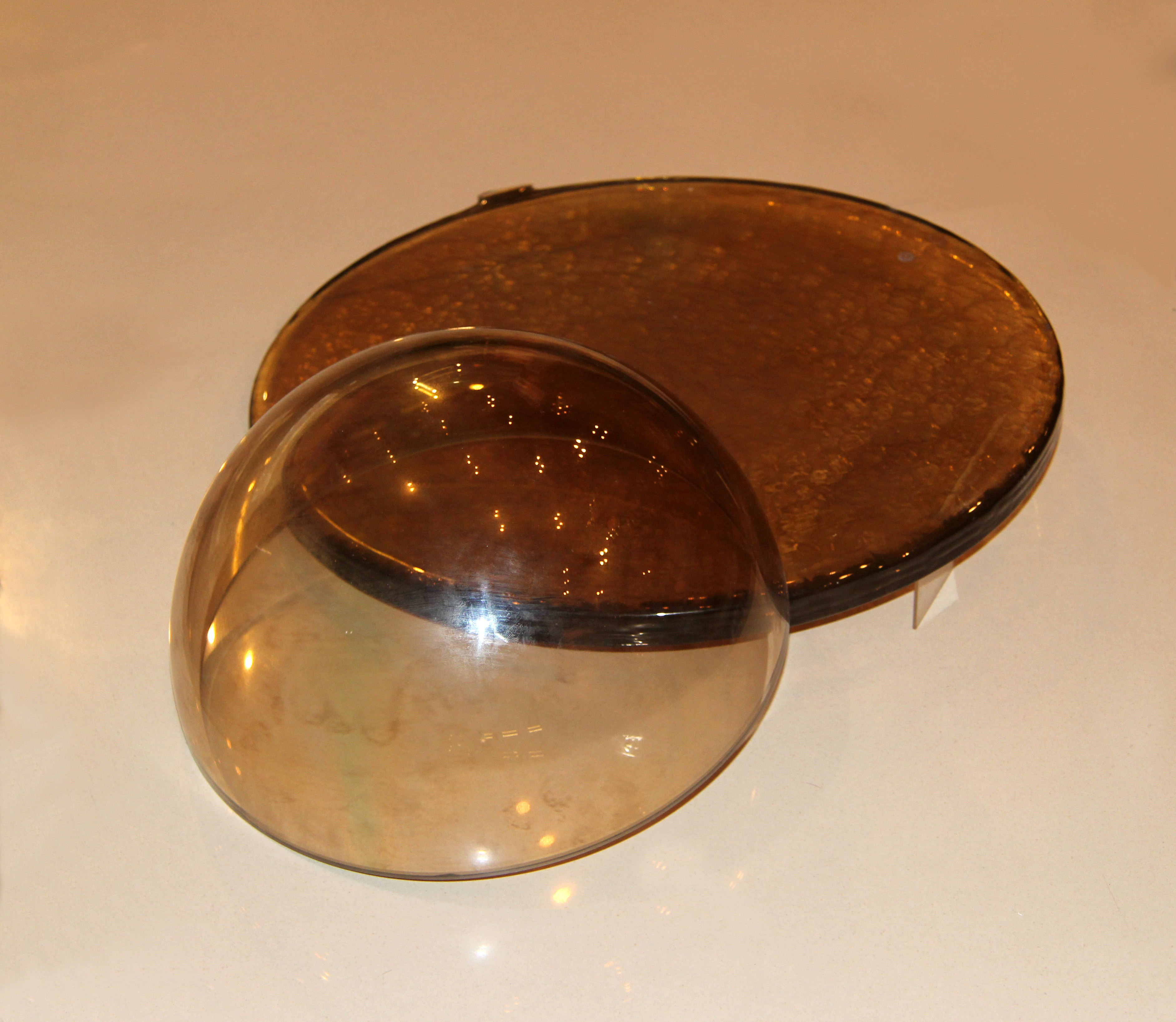

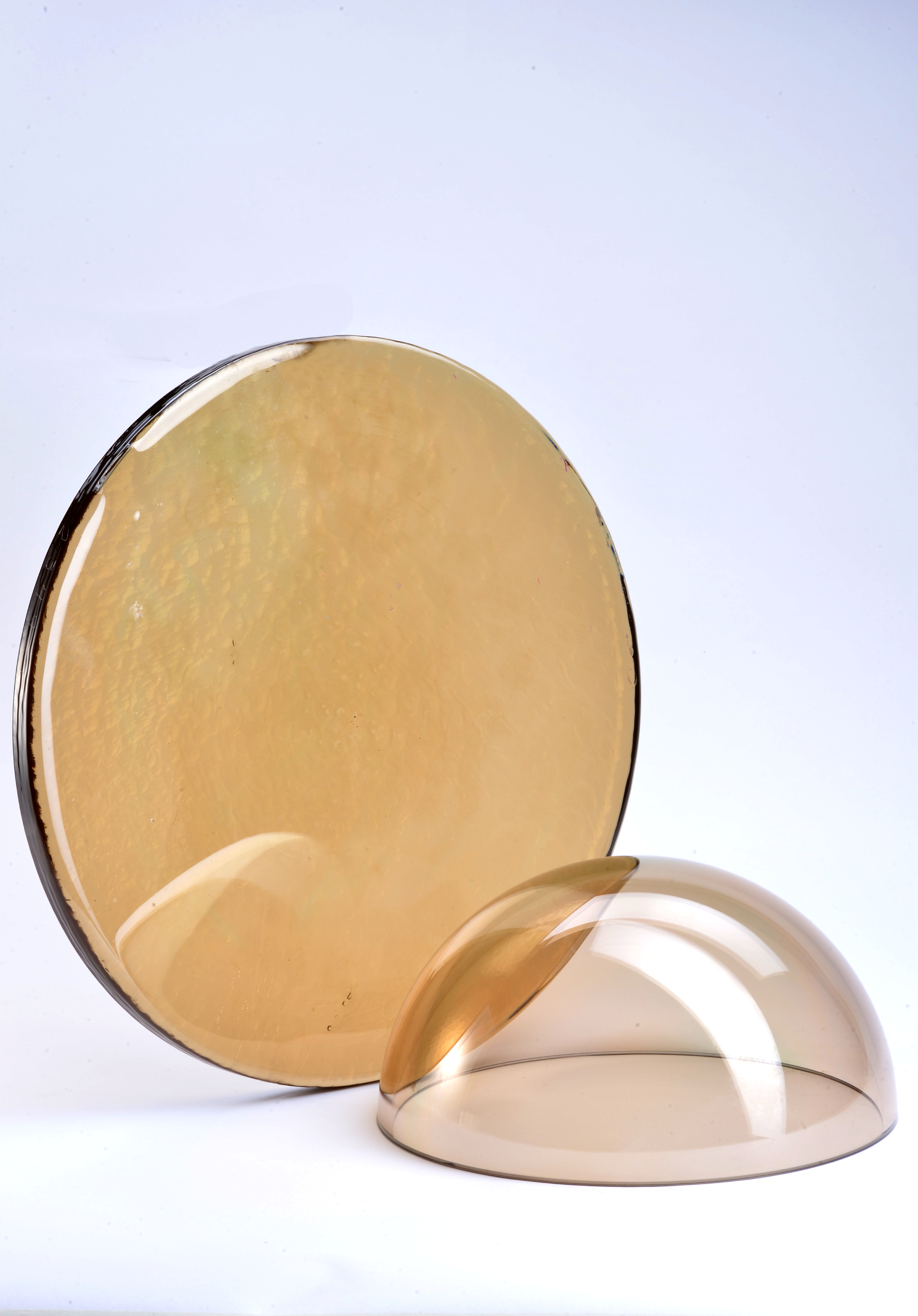

Стекло инфракрасное алюмо-кальциевое АКС-5

Описание изделия:

Несиликатное оптическое неорганическое стекло для инфракрасной области спектра,

включающее следующие компоненты: Al₂O₃, CaO, MgO, BaO, Na₂O, K₂O, Y₂O₃.

Марка стекла обозначается буквами АКС – «Алюмо-кальциевое стекло».

Цифра в марке стекла обозначает диапазон прозрачности 5 мкм.

Назначение (область применения):

Стекло предназначено для изготовления оптических деталей различной конфигурации, работающих в видимой и ближней инфракрасной области спектра. Стекло обладает высокой механической прочностью и лучевой стойкостью.

Стекла одновременно выполняют две основные функции:

1. Конструктивную функцию, т.е. способны выдерживать при эксплуатации механические, тепловые, климатические и агрессивные воздействия вместе с конструкцией объекта, обладая необходимой надежностью, сохраняют заданную герметичность.

2. Оптическую функцию, обеспечивая комплекс оптических характеристик, таких как: диапазон и уровень спектрального пропускания электромагнитного излучения, угловое отклонение, разрешающая способность и т. п., сохраняемых в условиях эксплуатации.

Основные виды поставок стекла:

Вид поставки	Марка стекла	Размеры, мм
		Длина (диаметр)	Толщина
Блочные заготовки	АКС-5	от 50 до 370	от 10 до 17

Параметры основных свойств алюмо-кальциевого инфракрасного стекла АКС-5:

показатель преломления ne	-	1.690
плотность	гр/см3	3.22
КТЛР в диапазоне температур 20-300 oC, alpha х 107	1/град	86.0
модуль упругости Е	ГПа	110
коэффициент Пуассона	-	0,29
пропускание образцов толщиной 5 мм для длин волн	%	-
1 мкм	%	87
3 мкм	%	70
5 мкм	%	55
