Волоконно-оптический элемент, поворачивающий изображение на 180° (ВОЭ-180)

Категория: Материалы оптические

Название рубрики: Волоконно-оптические изделия

Полное наименование изделия:Волоконно-оптический элемент, поворачивающий изображение на 180° (ВОЭ-180)

Описание изделия:

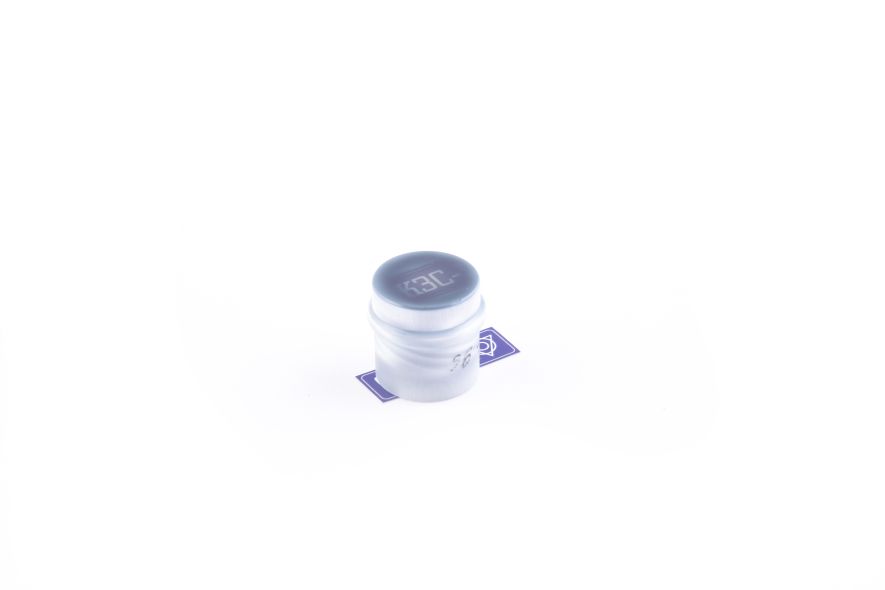

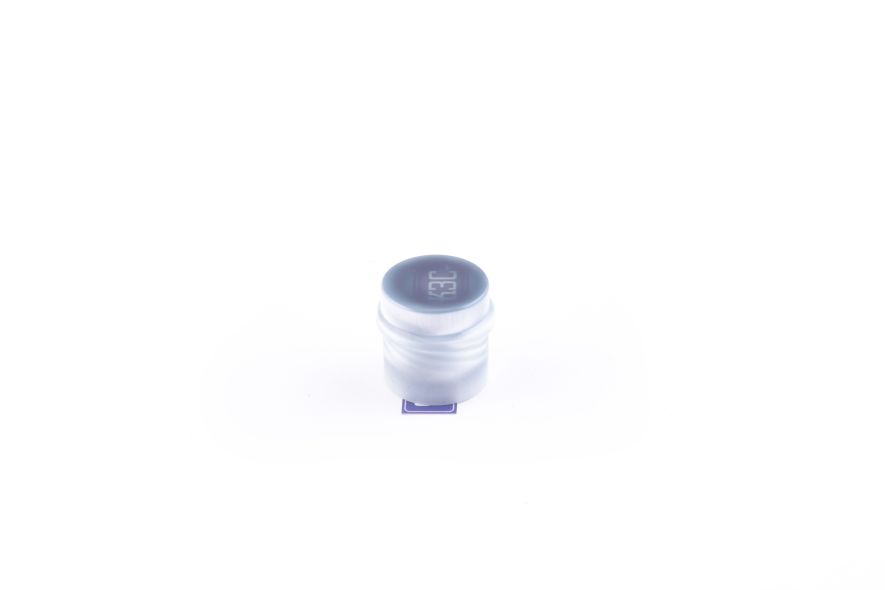

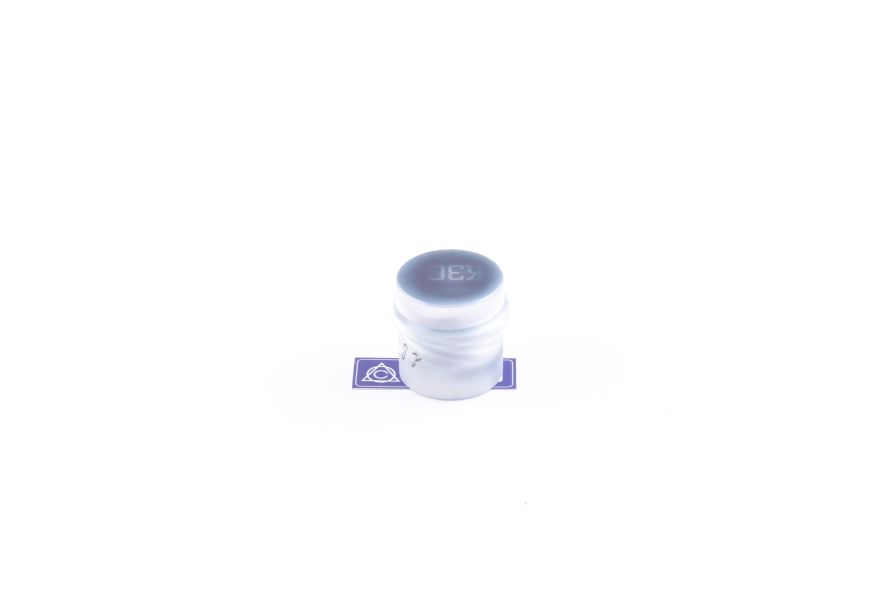

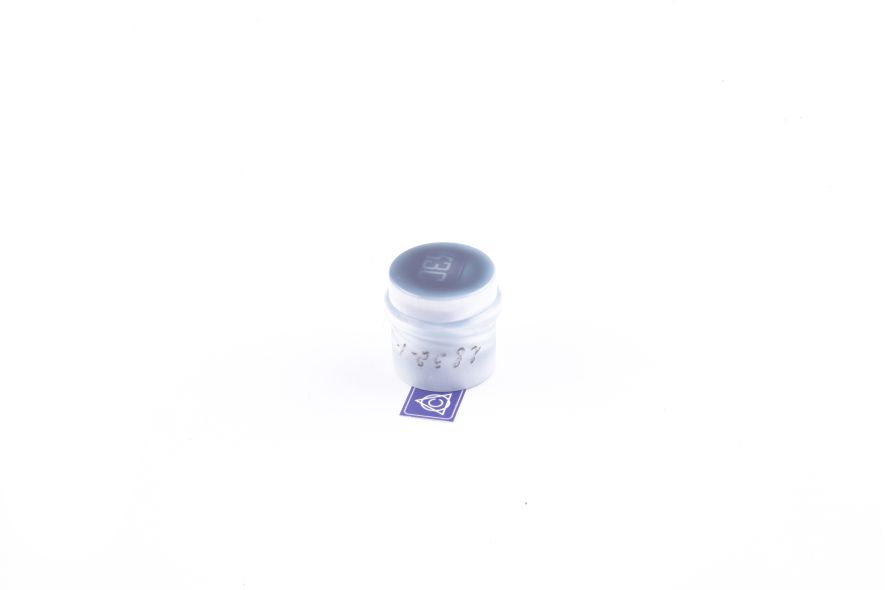

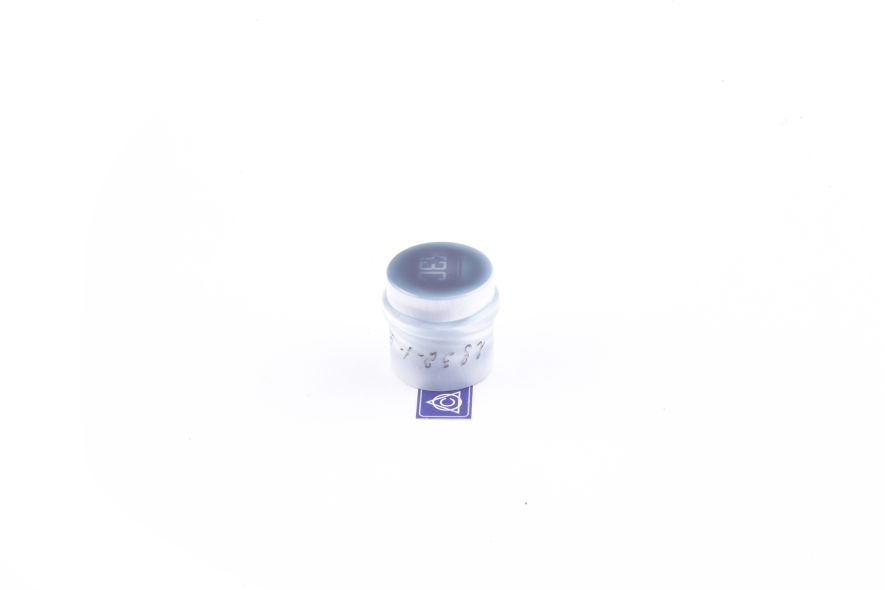

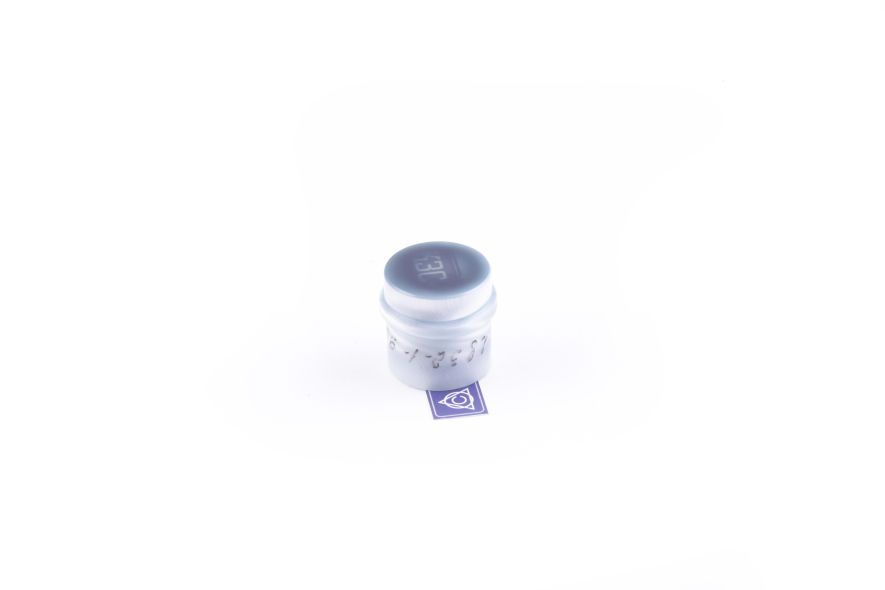

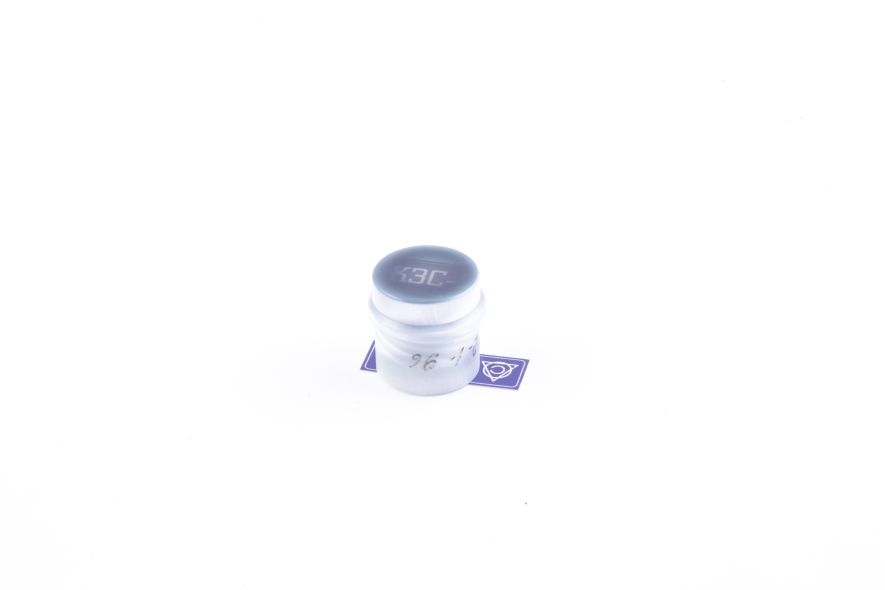

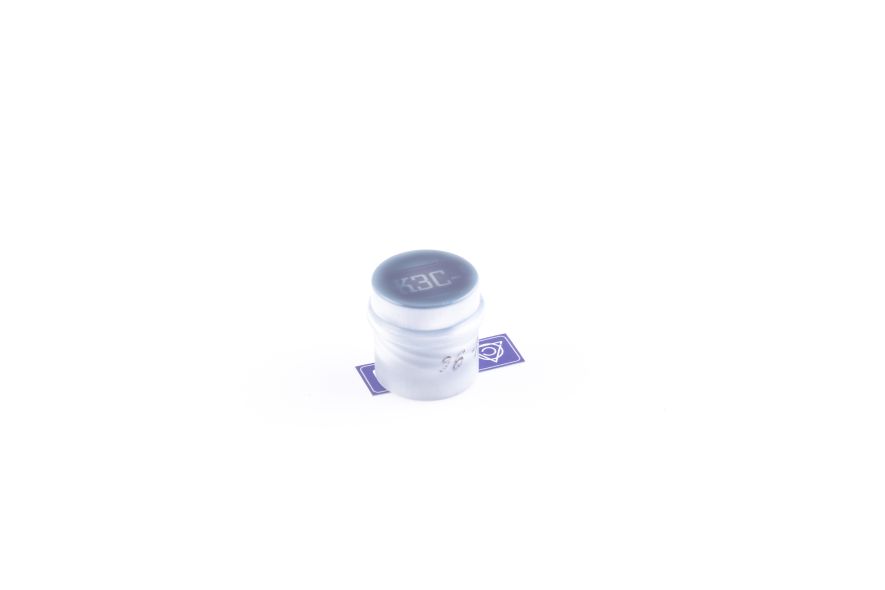

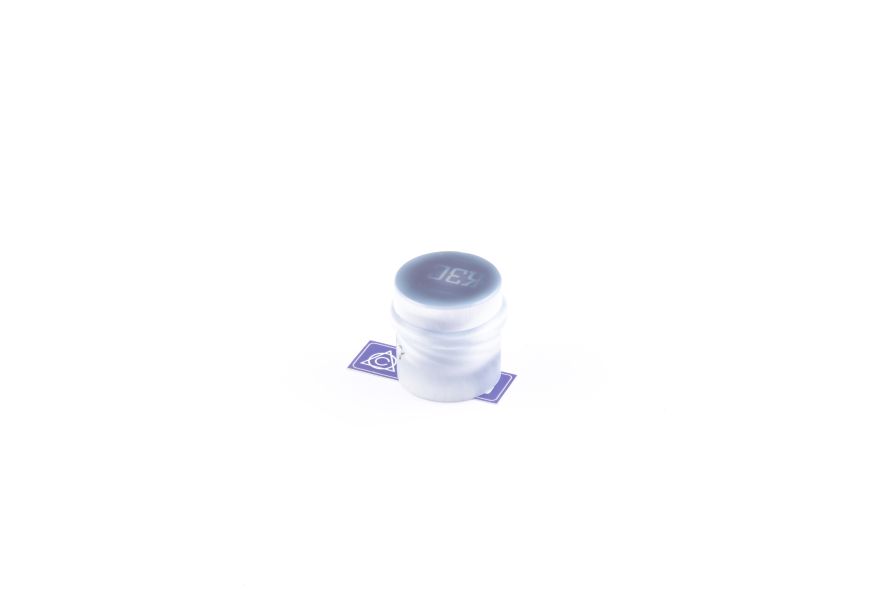

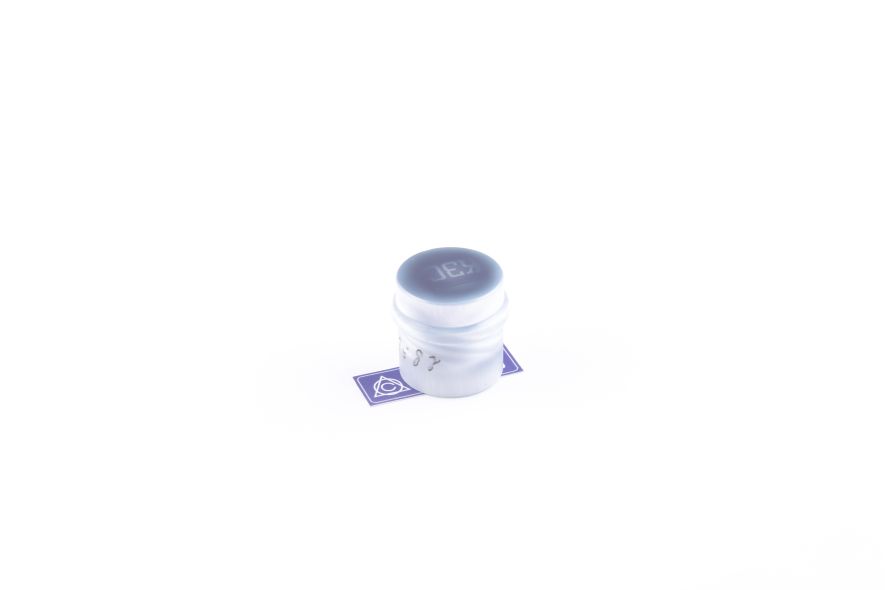

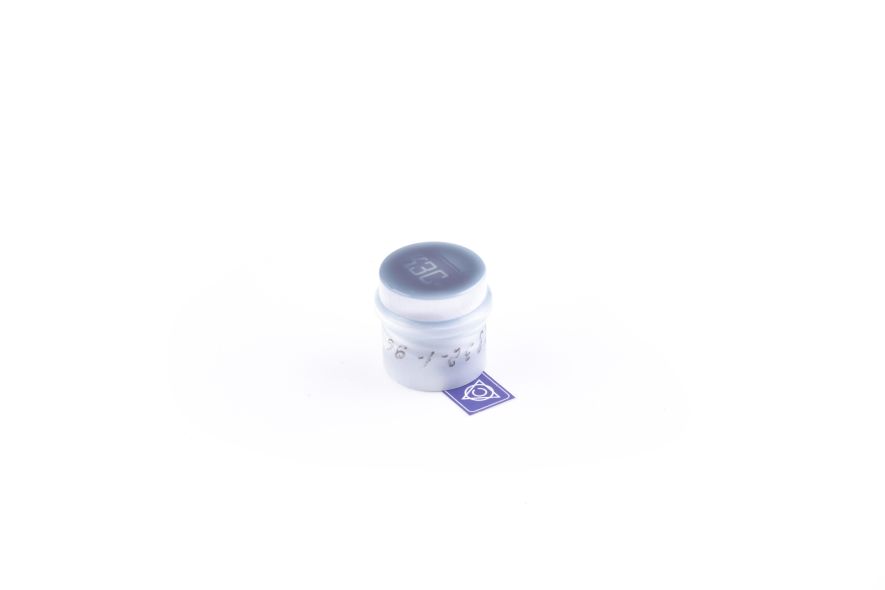

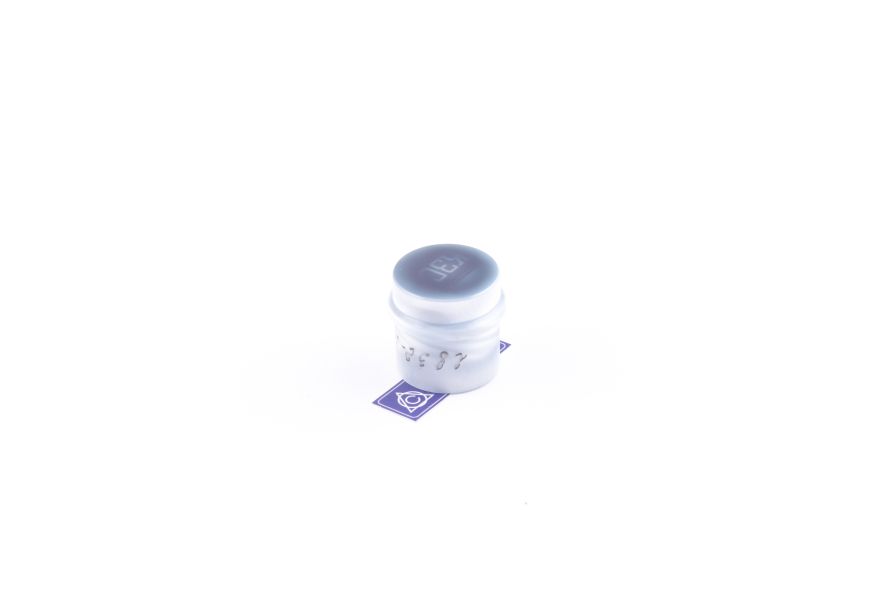

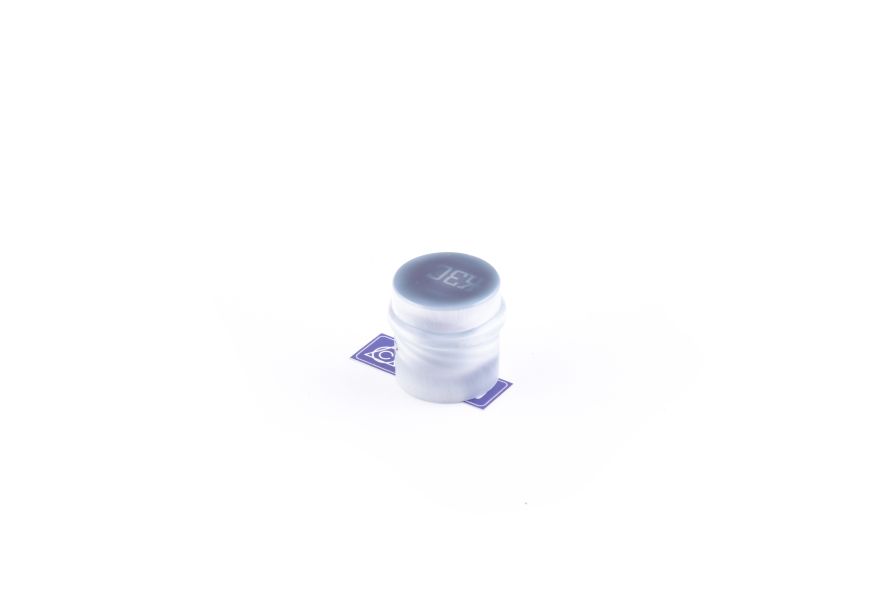

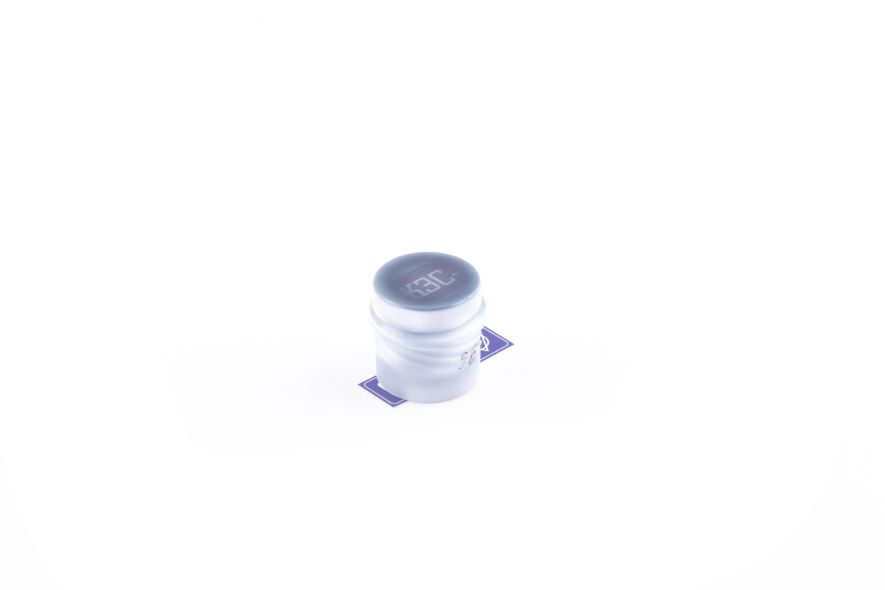

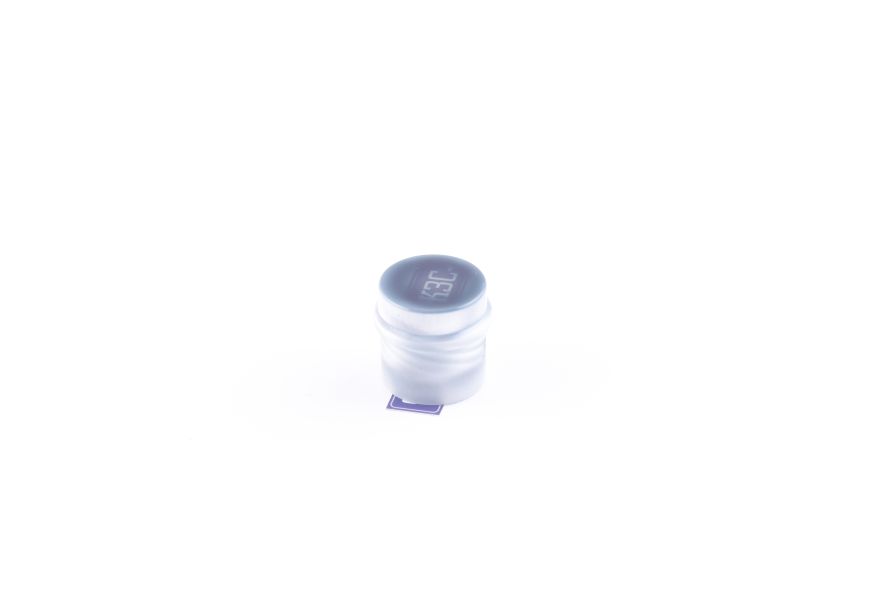

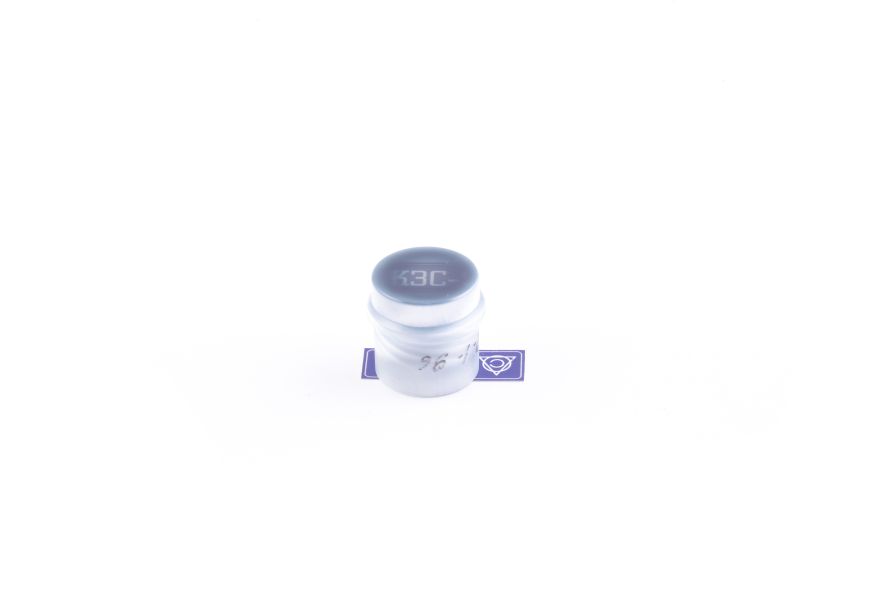

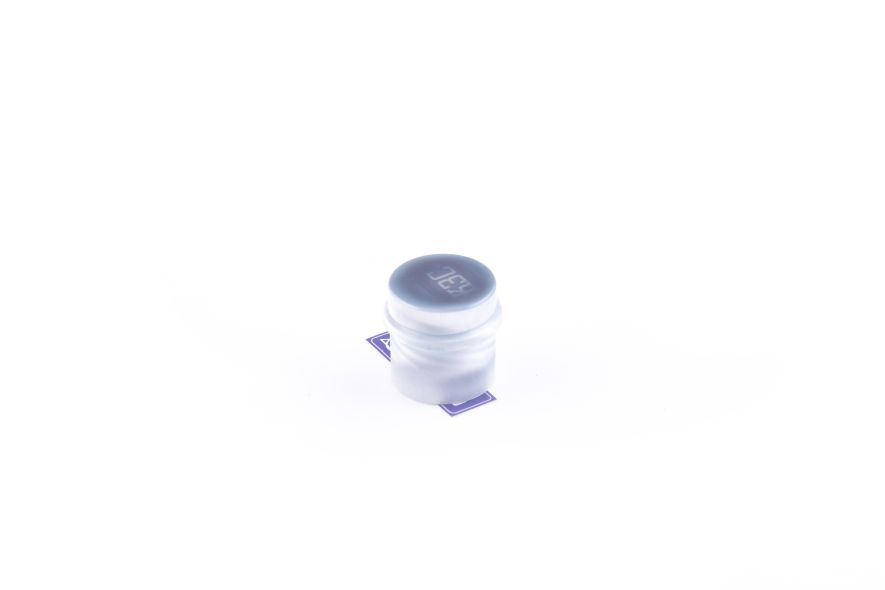

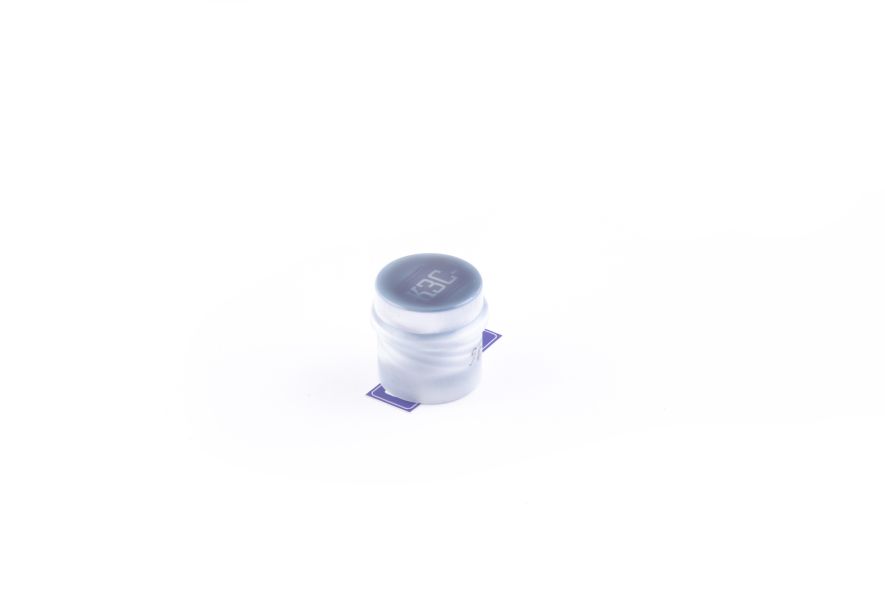

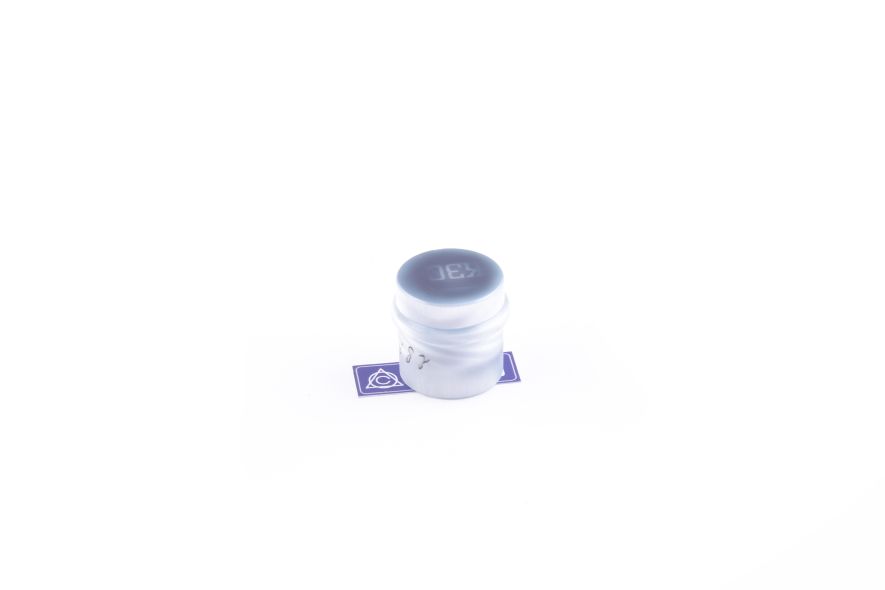

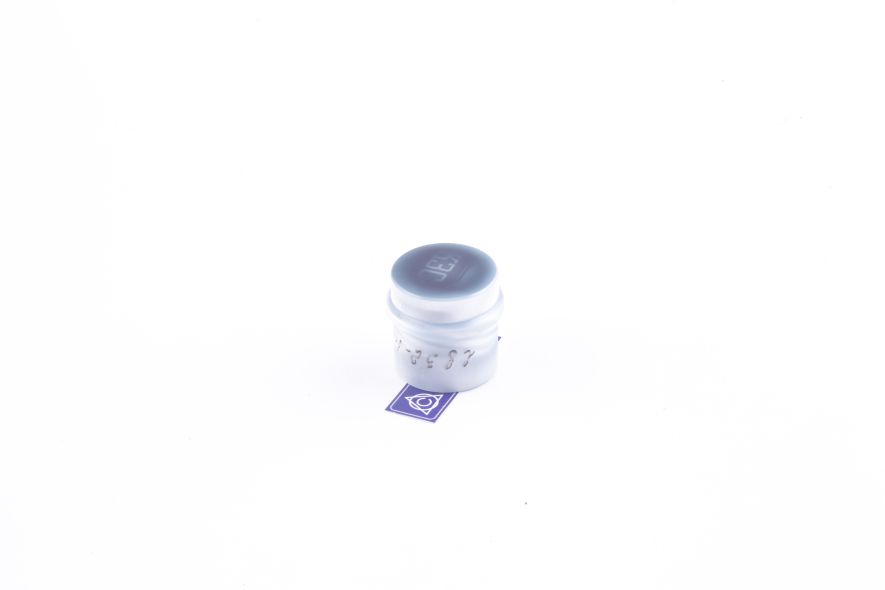

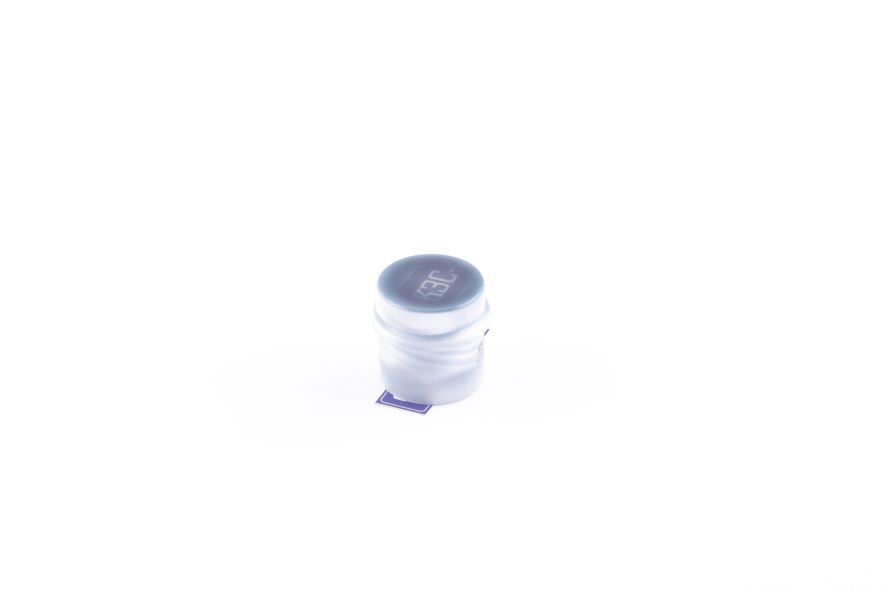

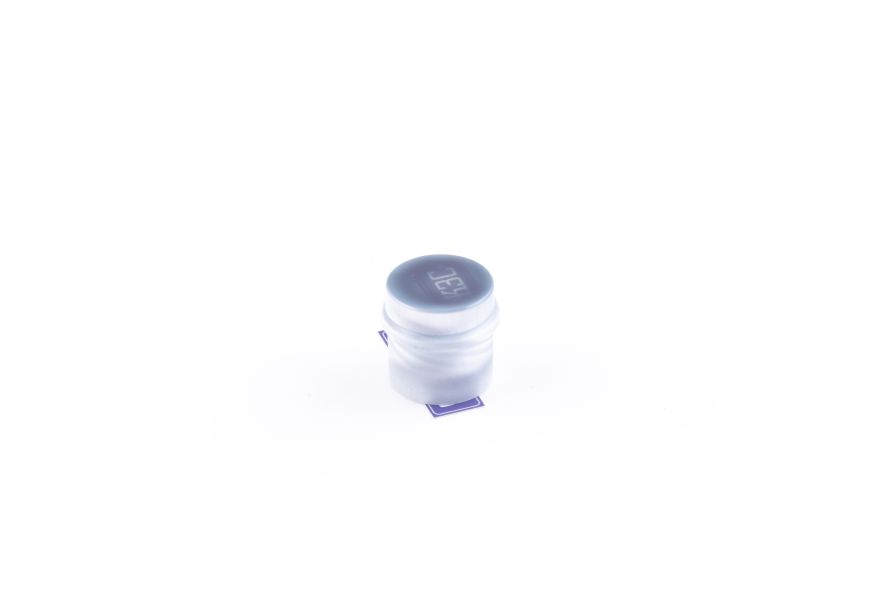

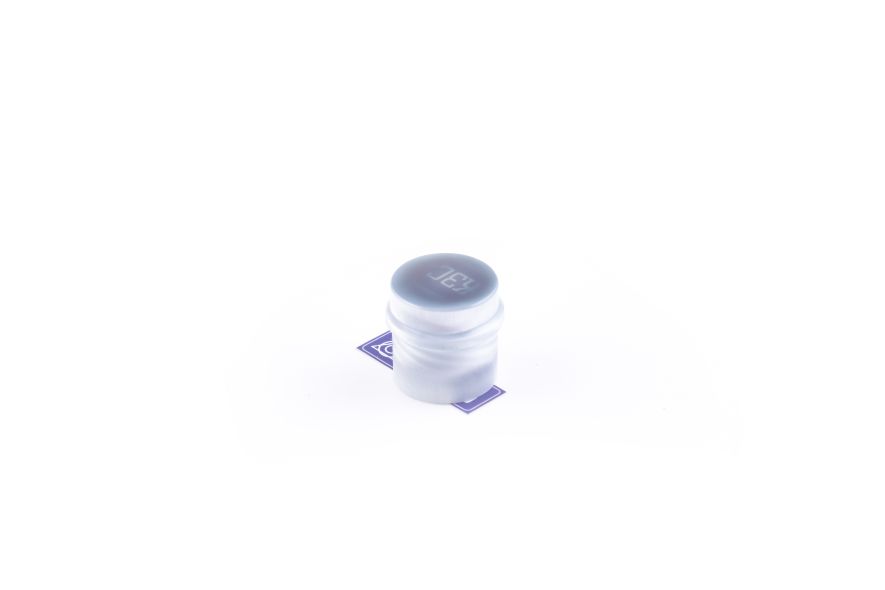

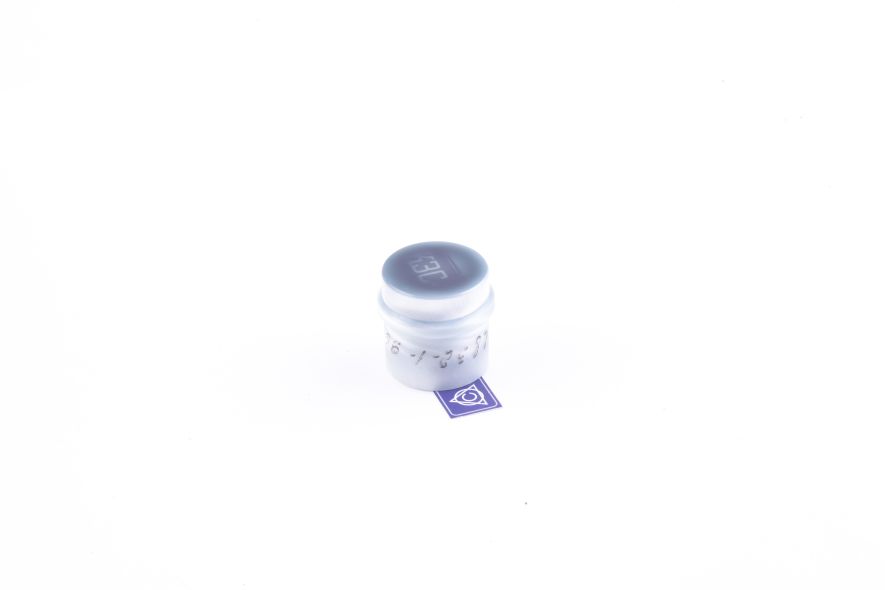

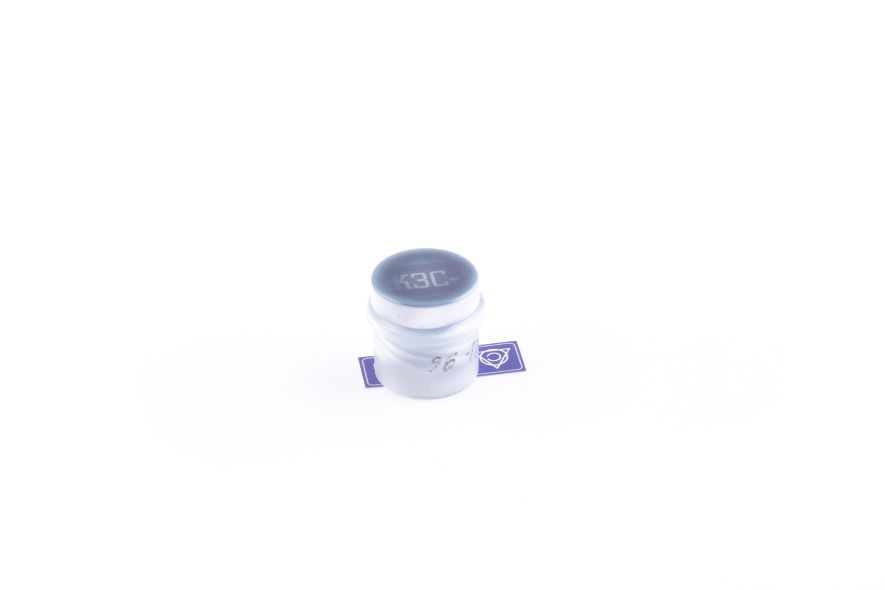

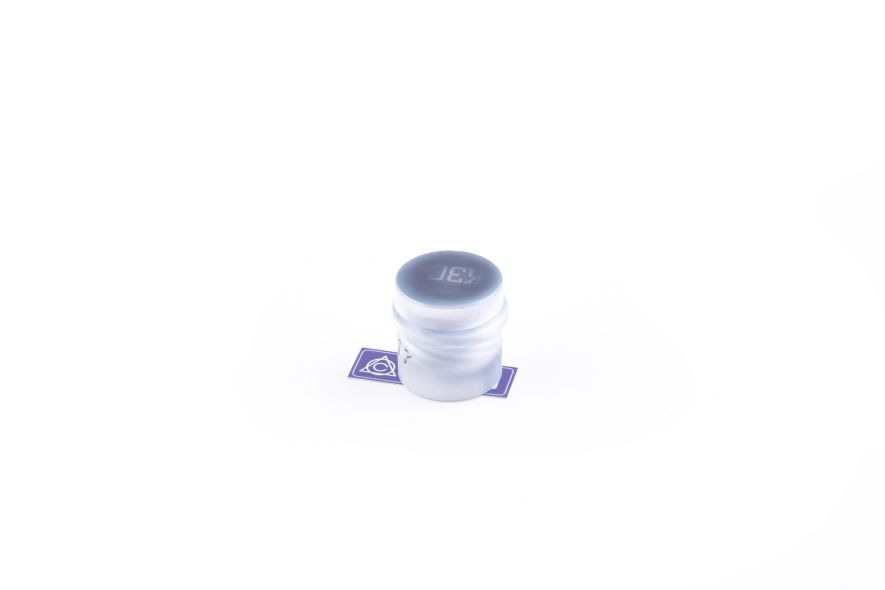

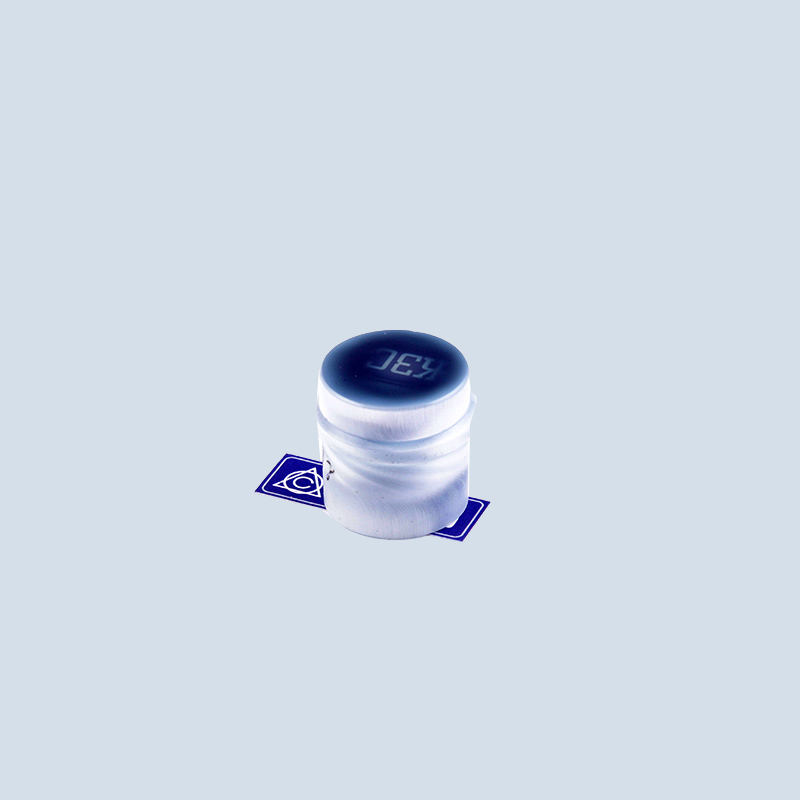

ВОЭ-180 представляет собой круглые жёсткие плотно спечённые блоки параллельно уложенных многожильных волокон, закрученные при вторичном разогреве на угол 180° с выступами и фасками.

Назначение (область применения):

ВОЭ-180 служит для передачи изображения с одной поверхности на другую с поворотом его на 180°. Являются необходимым элементом электронно-оптических преобразователей (ЭОП), используемых в приборах ночного видения.

Параметры основных свойств и основные виды поставок волоконно-оптических элементов ВОЭ-180:

Габаритные

размеры

Расчётная числовая

апертура

Светопропускание

на длине волны 550нм

Разрешающая

способность

Угол

поворота

Смещение

изображения

мм

мм^-1

мм

Диаметр- 21,9

Высота- 21,1

1,0

Не менее 50%

100

180±1

не более 0,2

Температурный коэффициент линейного расширения (в интервале температур 20-300ºС) = (74+3)х10^-7ºС^-1
