Волоконно-оптические жгуты для передачи изображения типа Р

Категория: Материалы оптические

Название рубрики: Волоконно-оптические изделия

Полное наименование изделия:Волоконно-оптические жгуты для передачи изображения типа Р

Описание изделия:

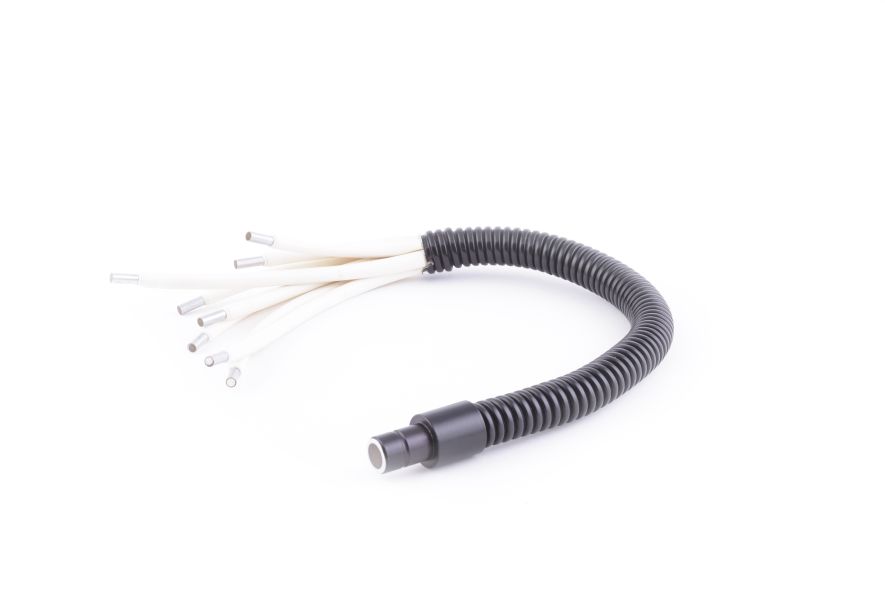

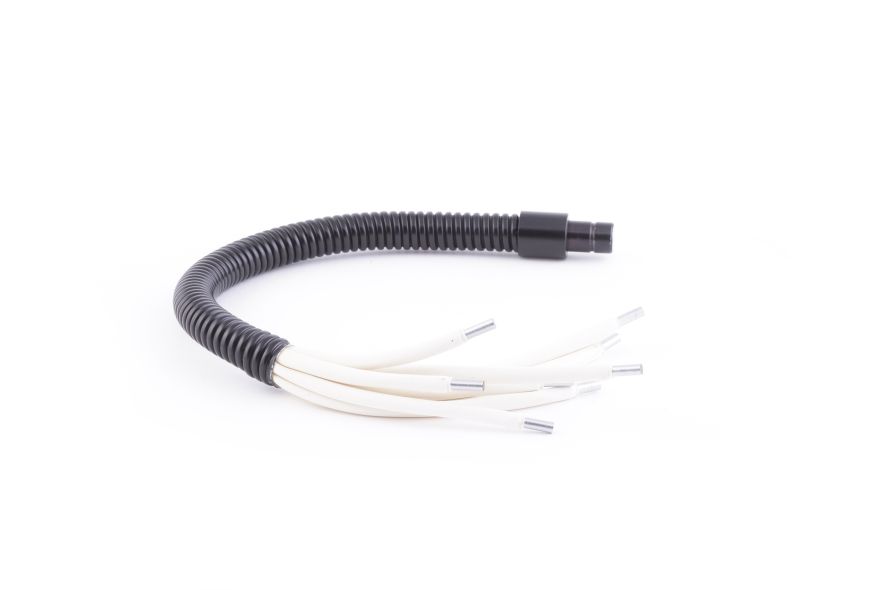

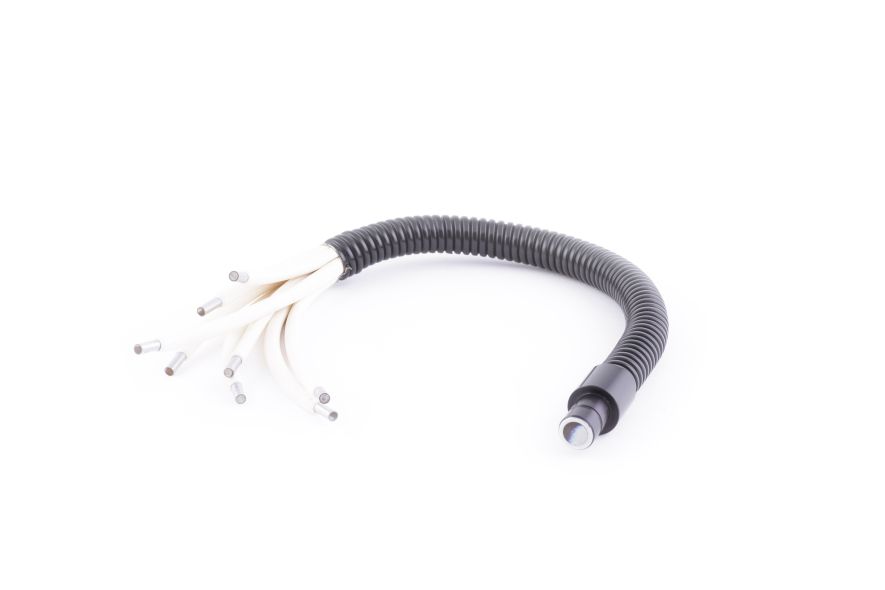

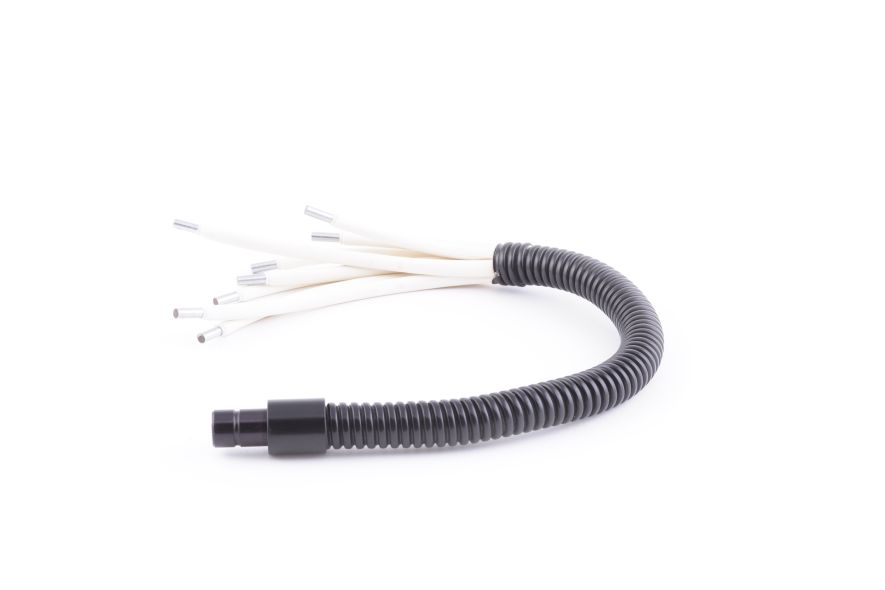

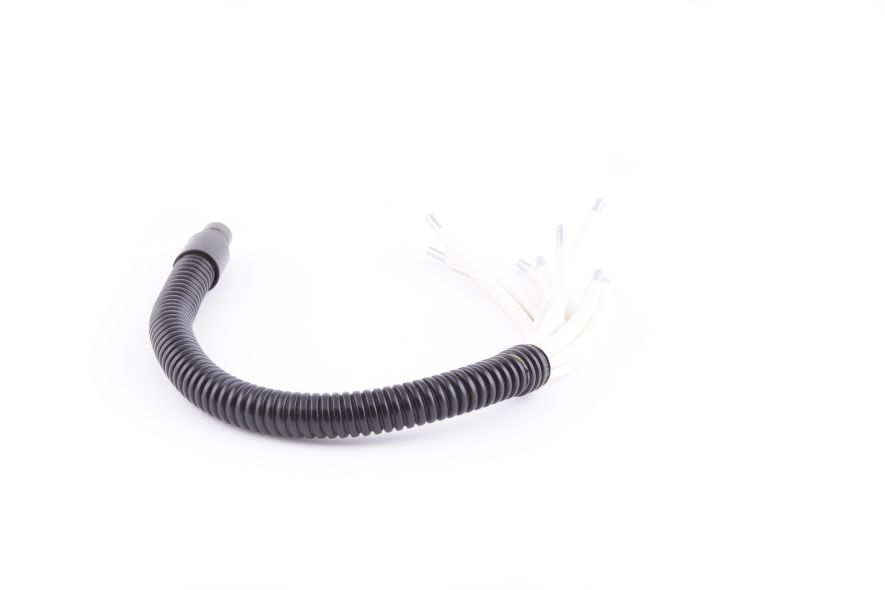

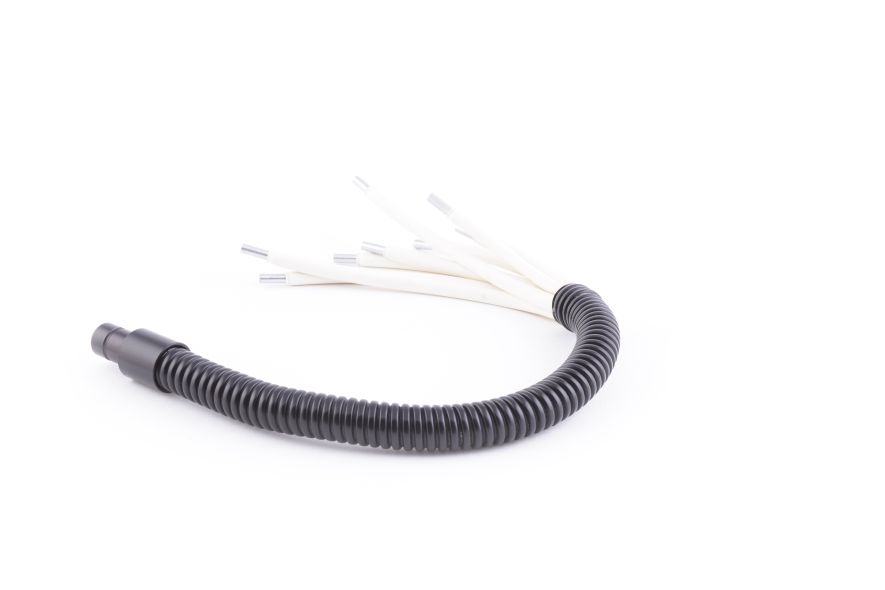

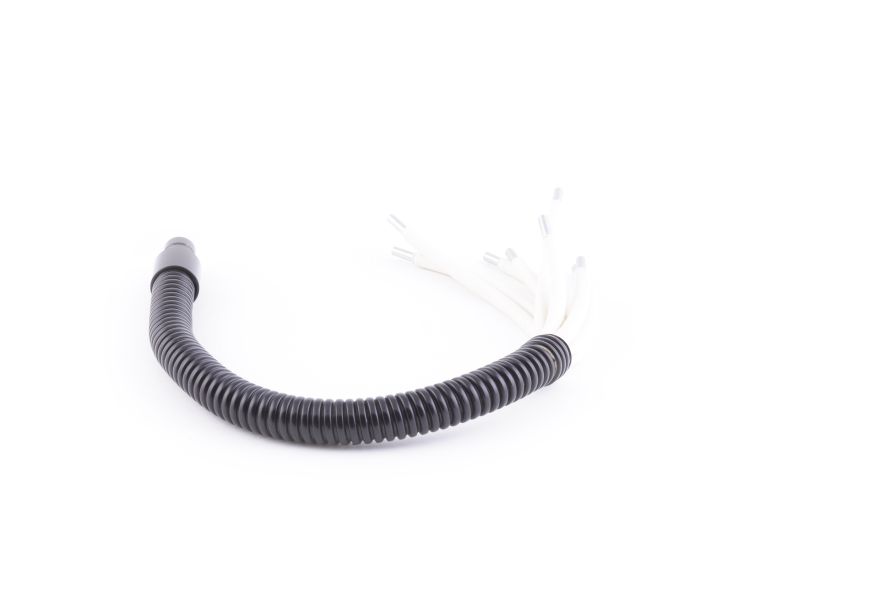

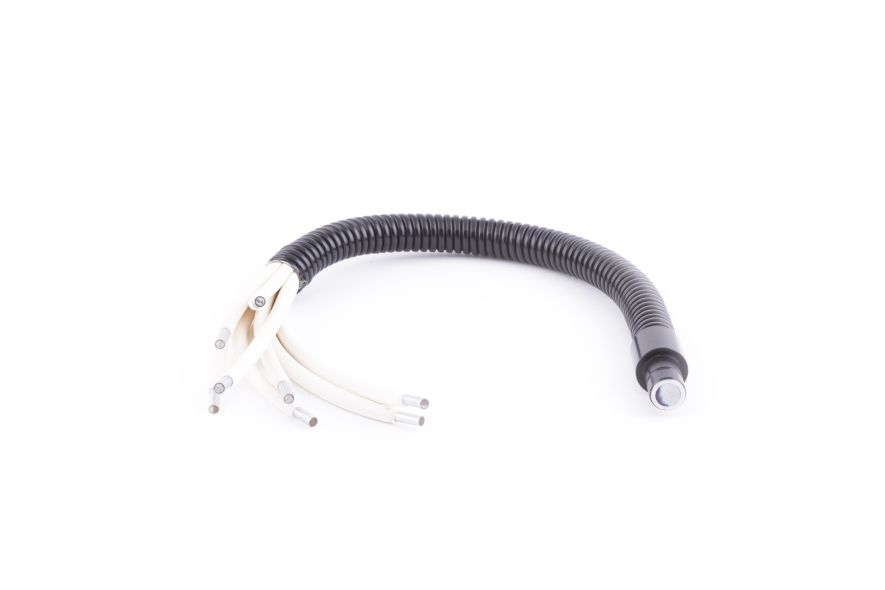

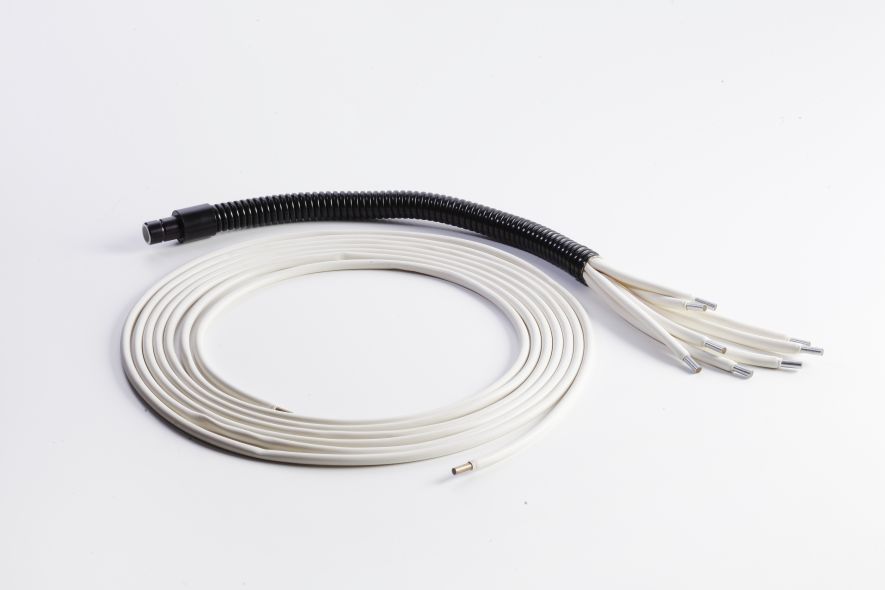

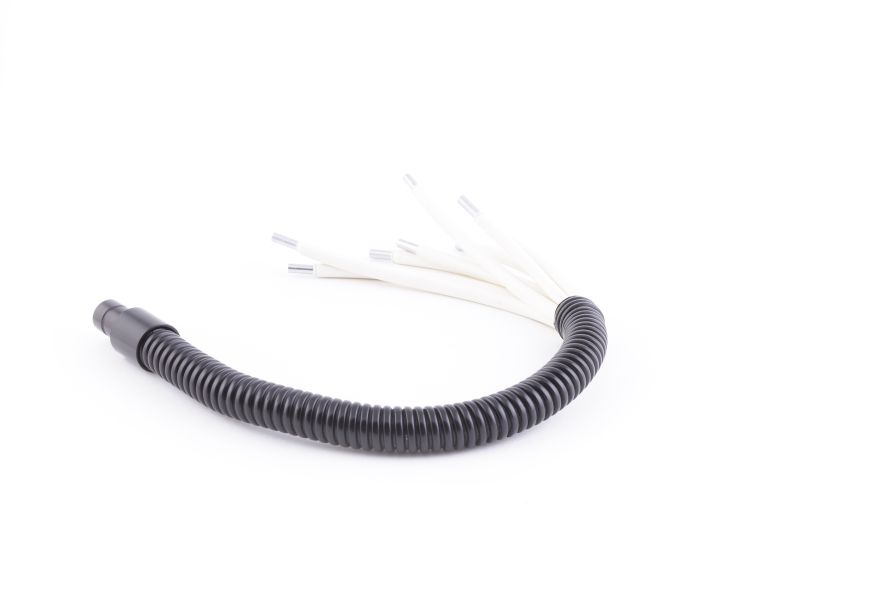

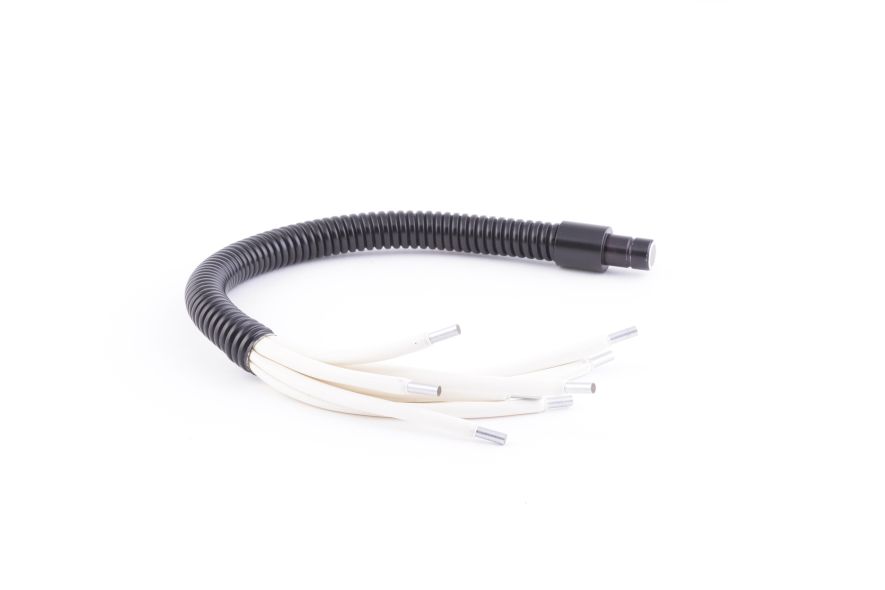

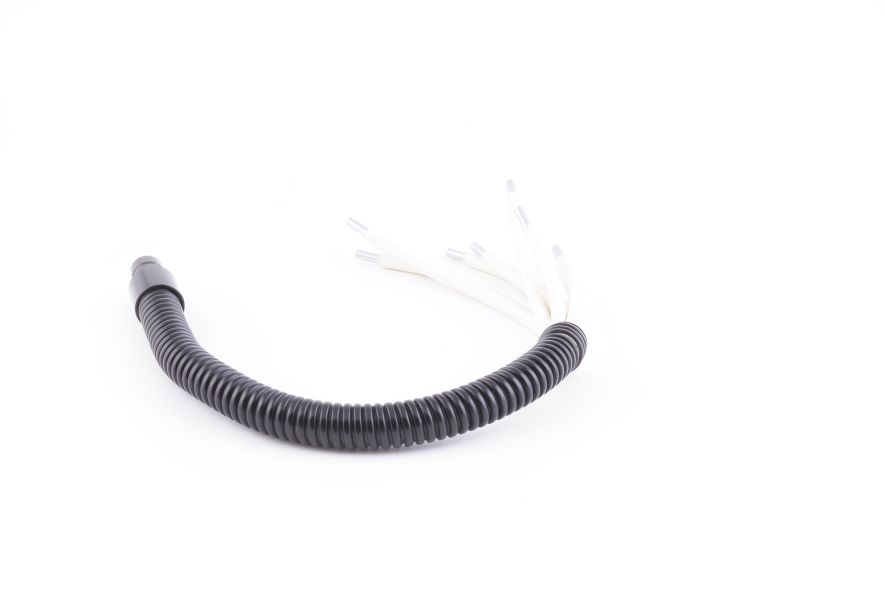

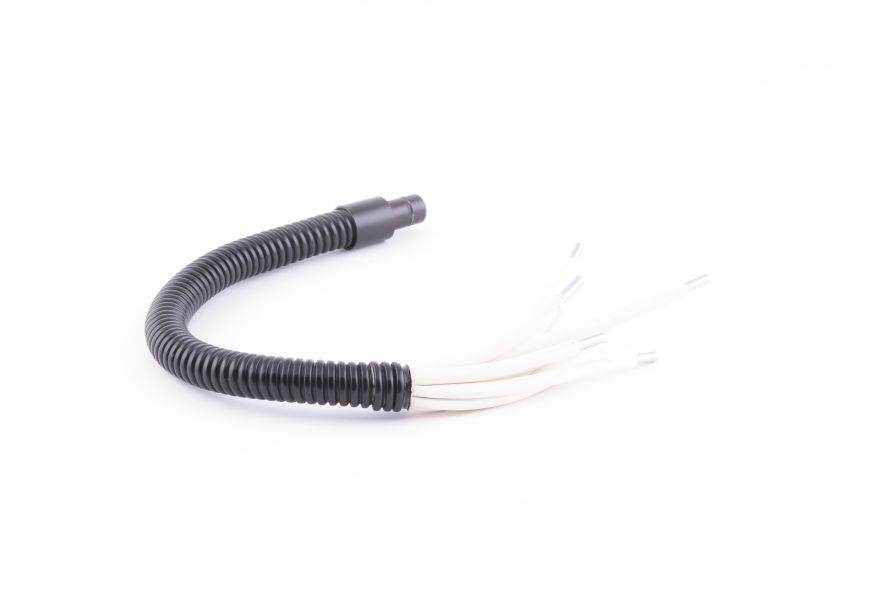

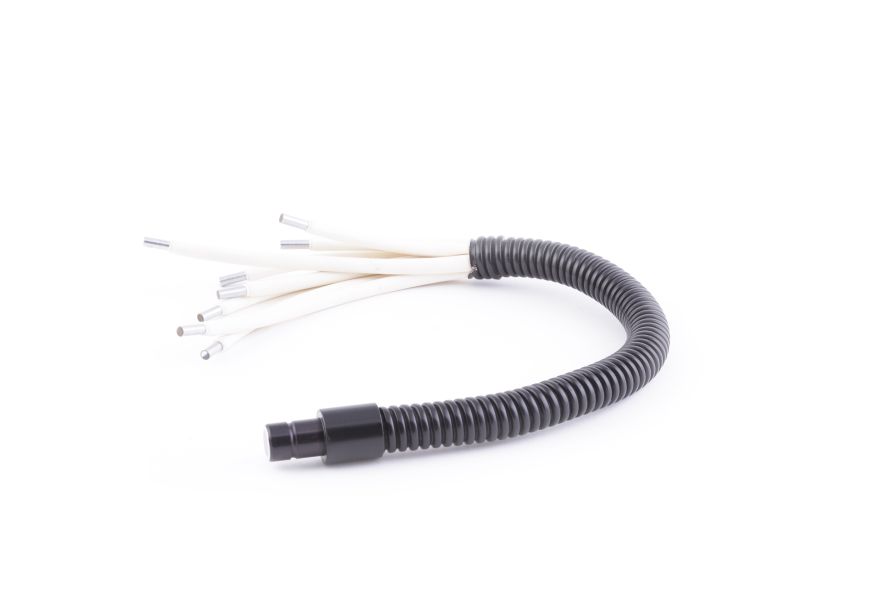

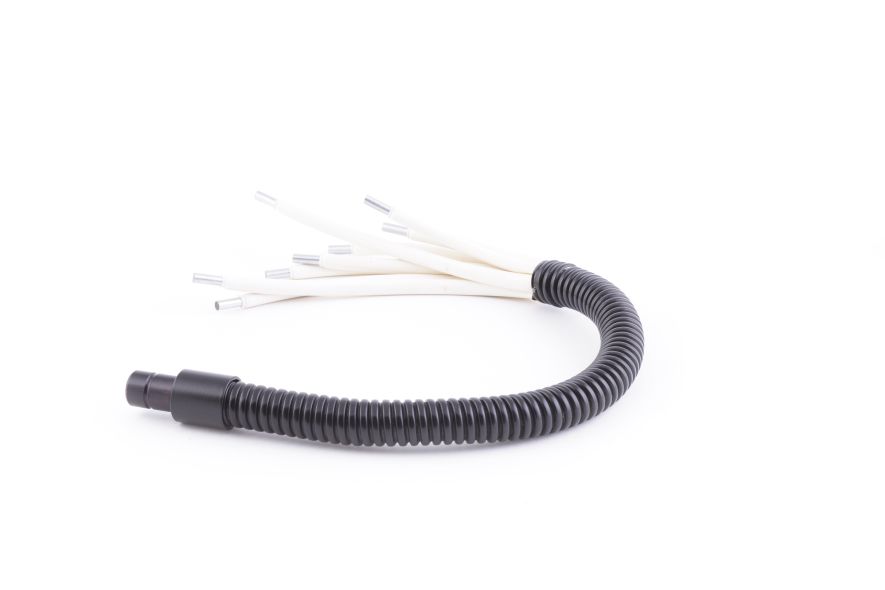

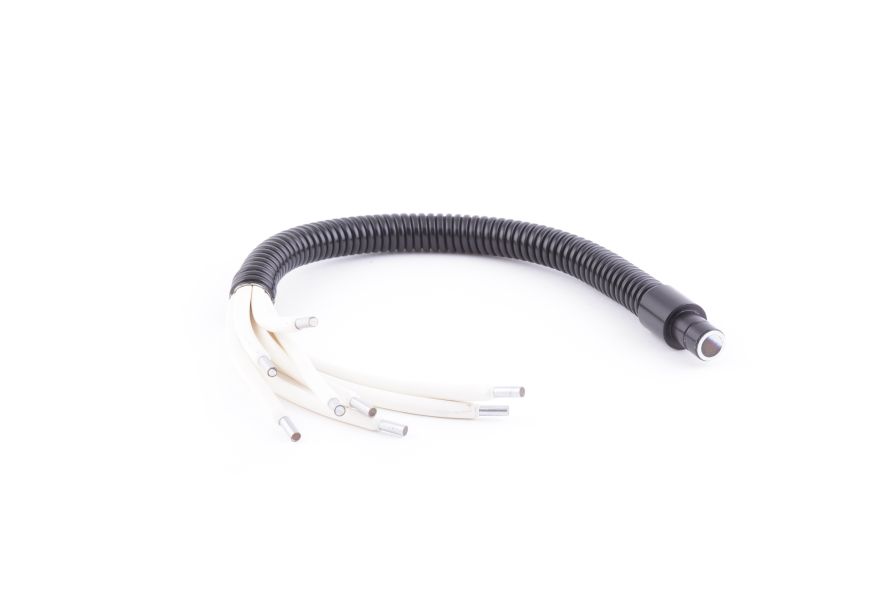

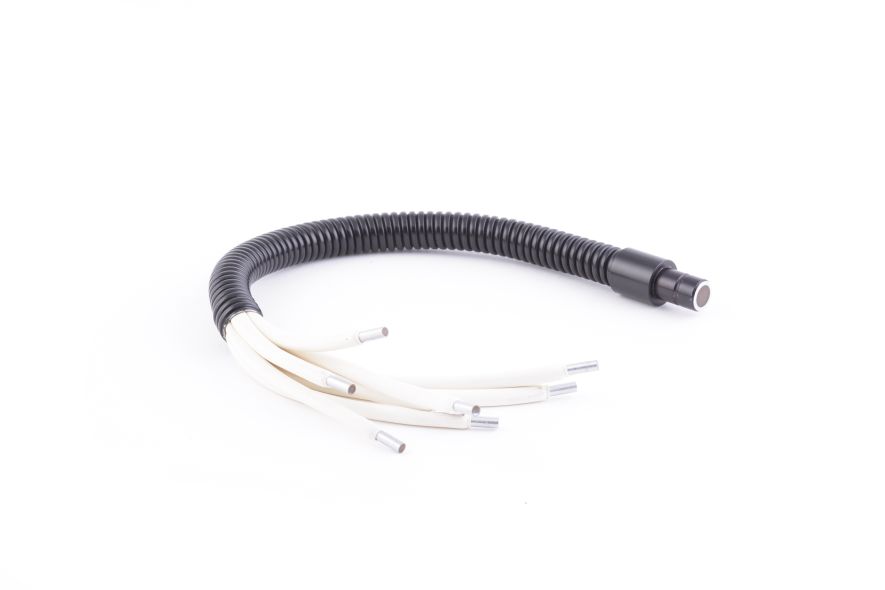

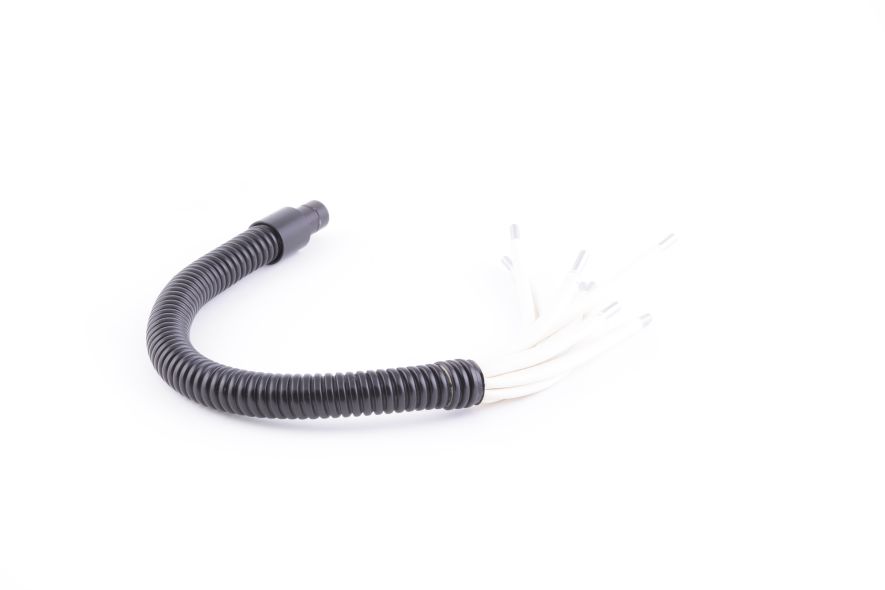

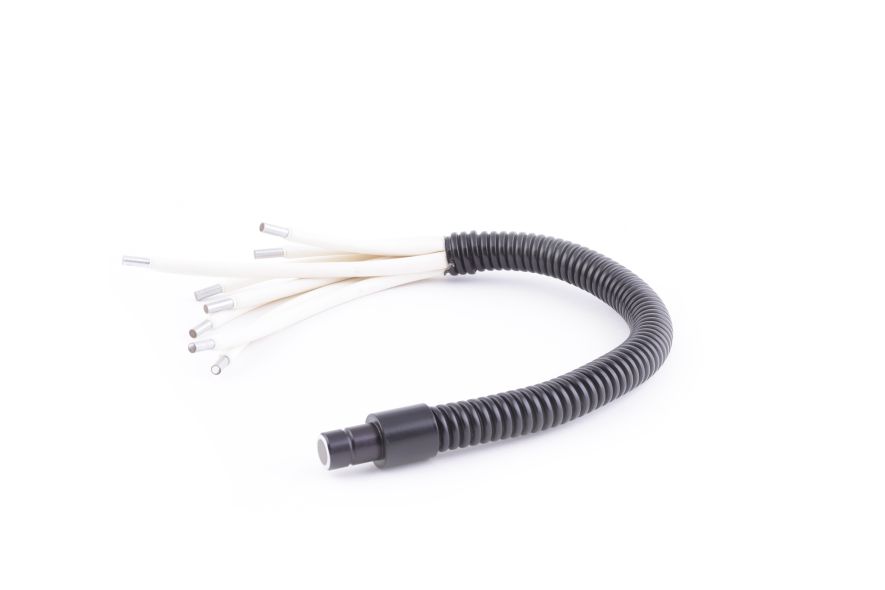

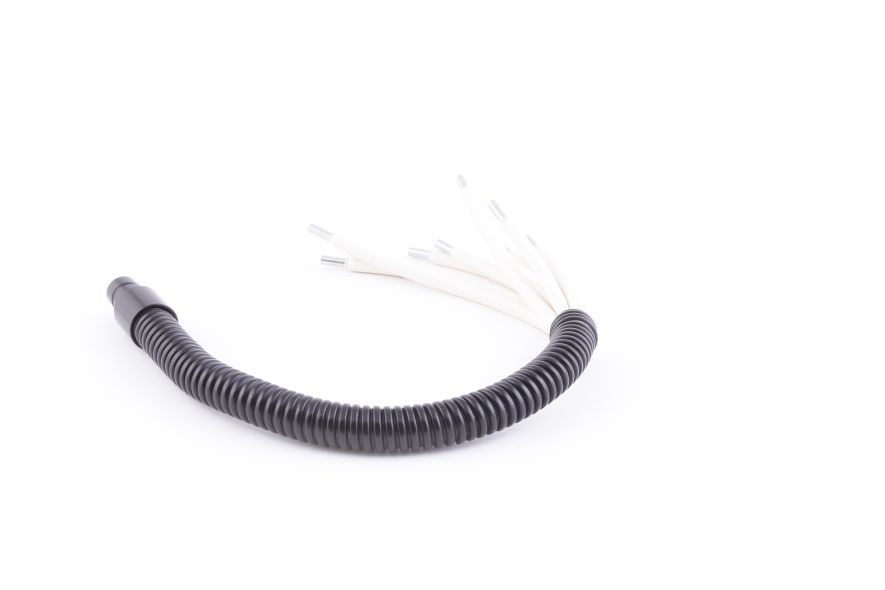

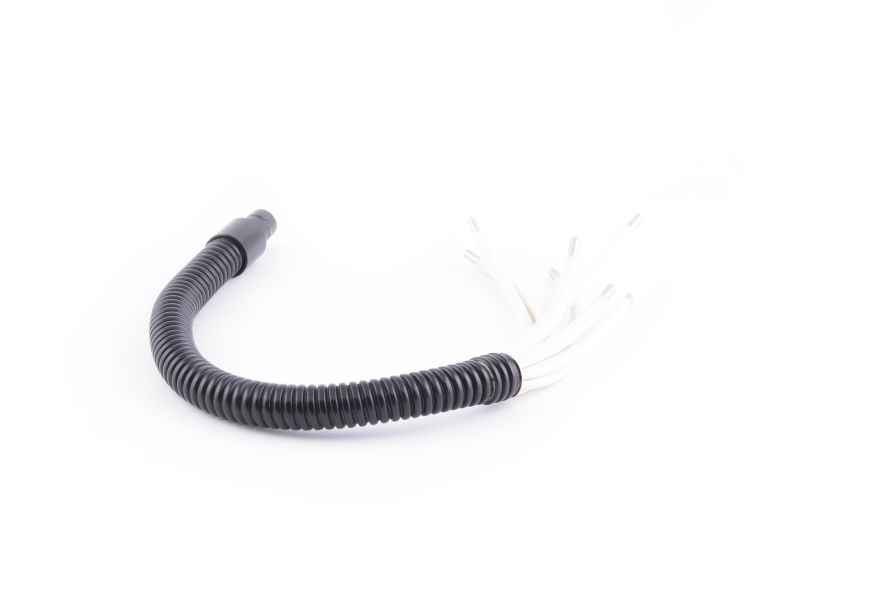

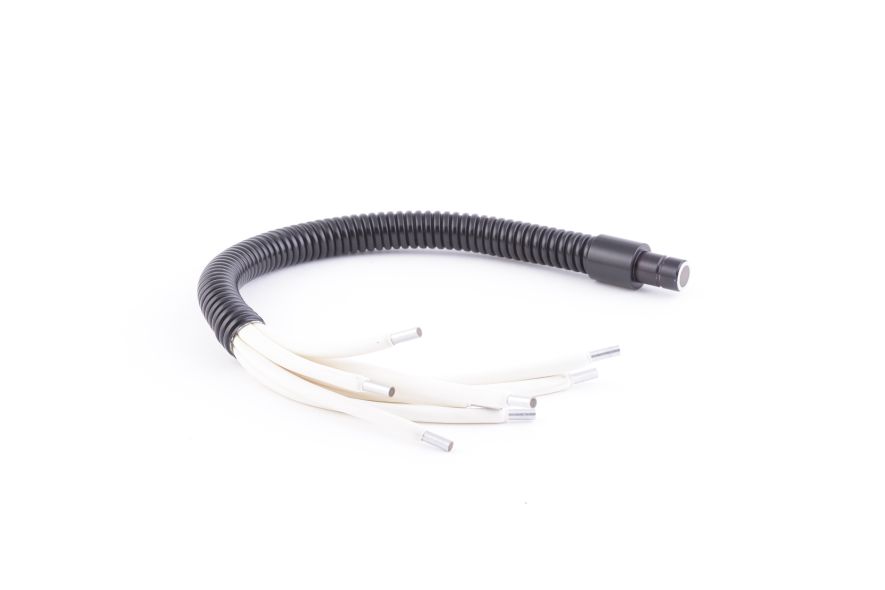

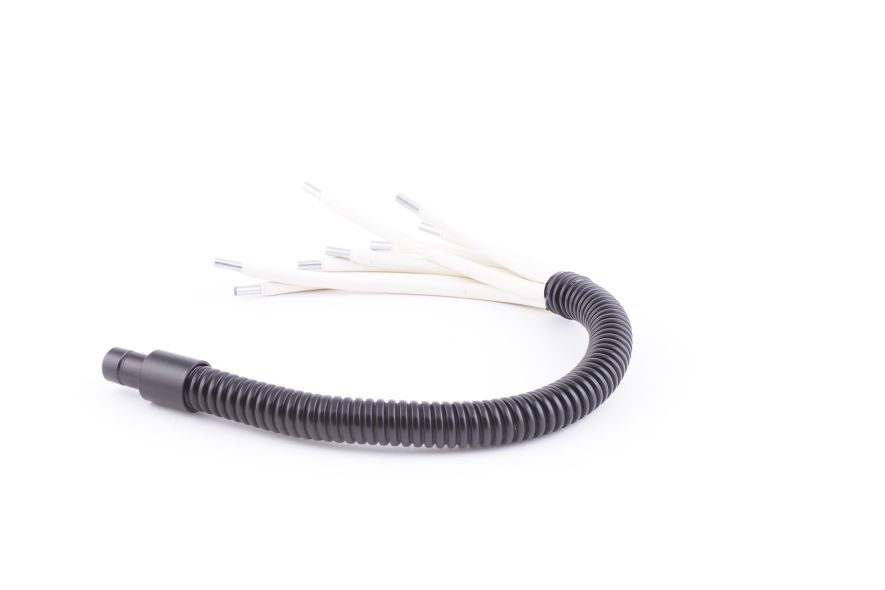

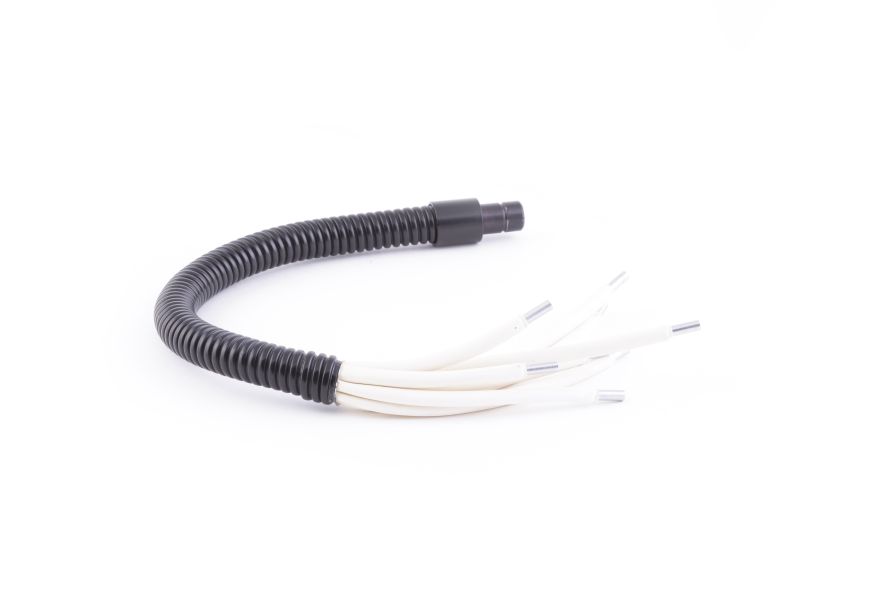

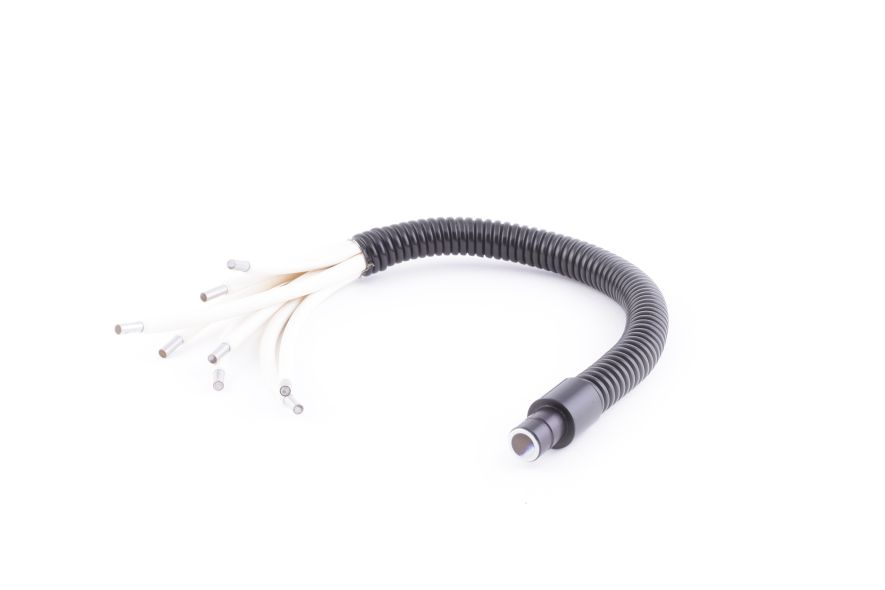

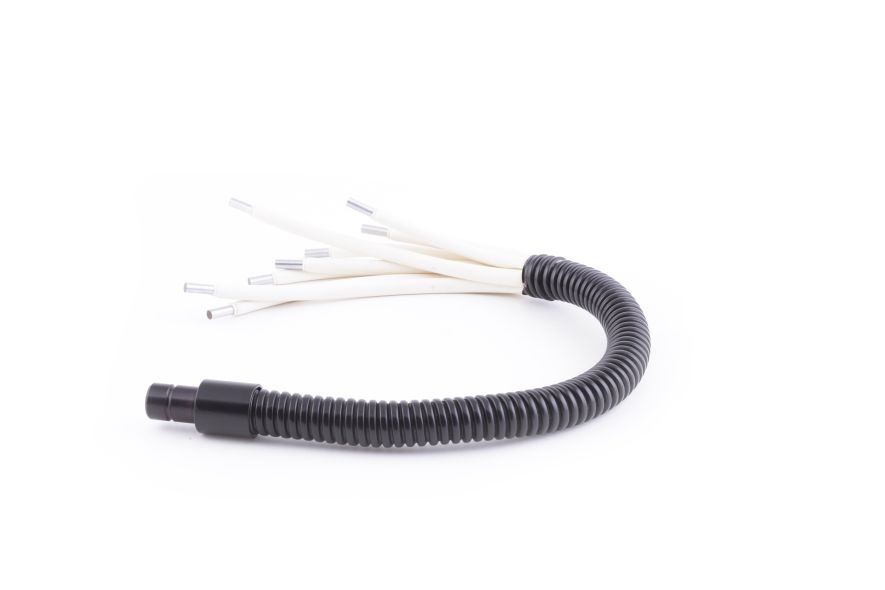

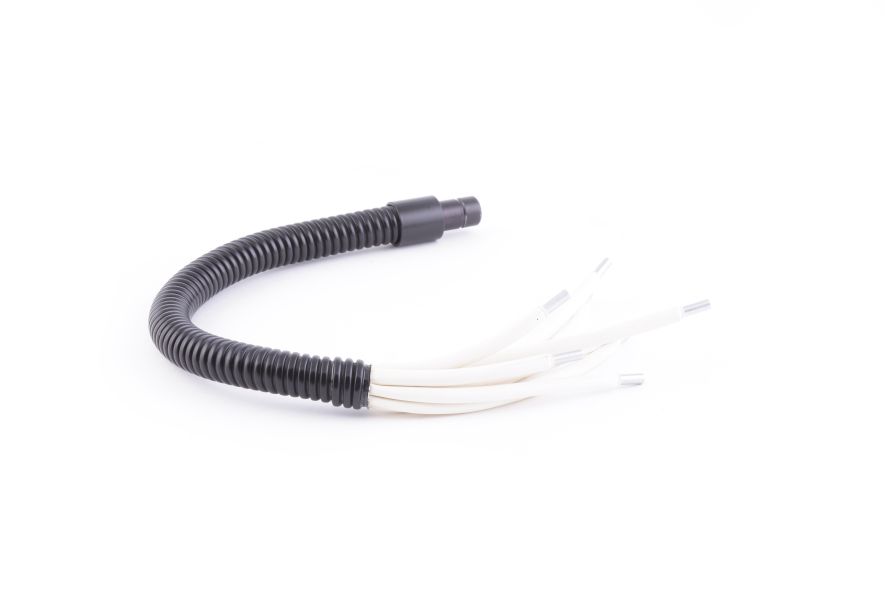

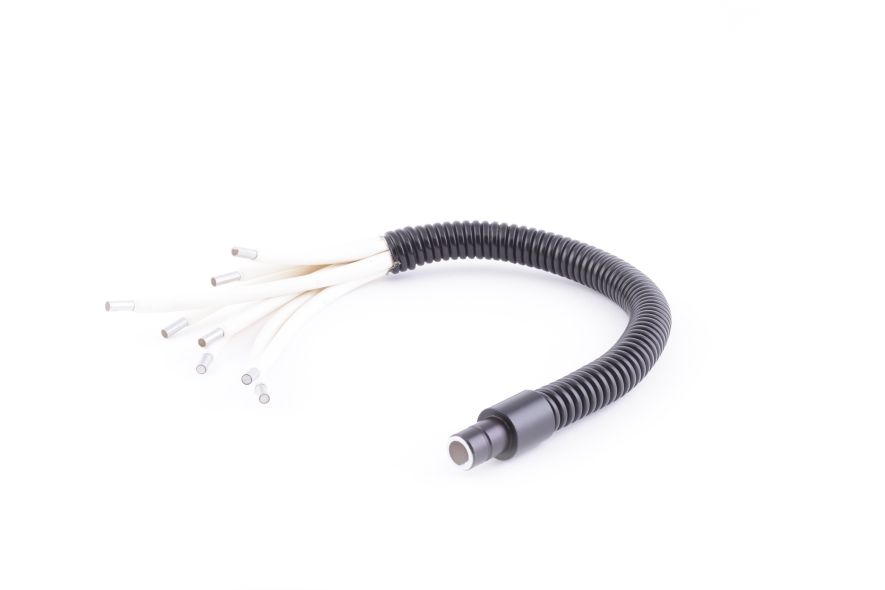

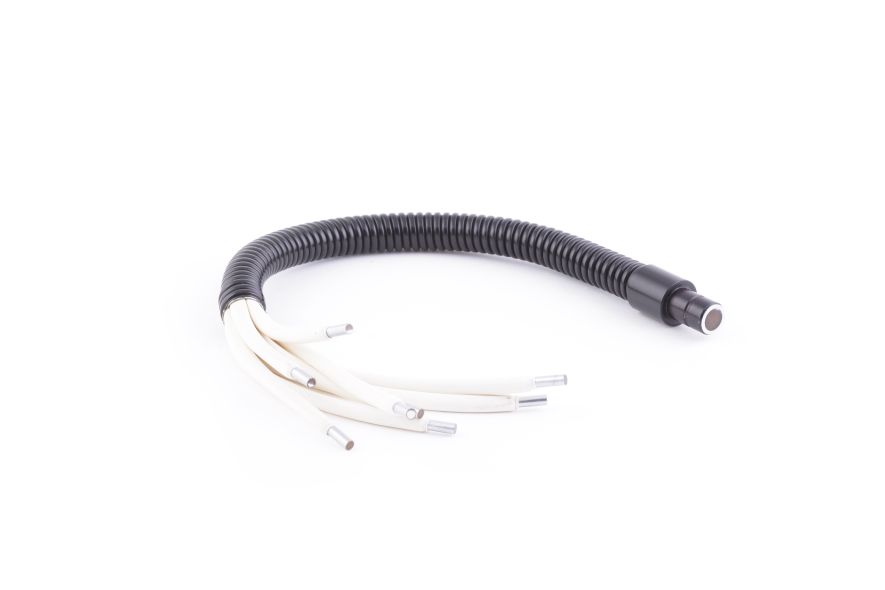

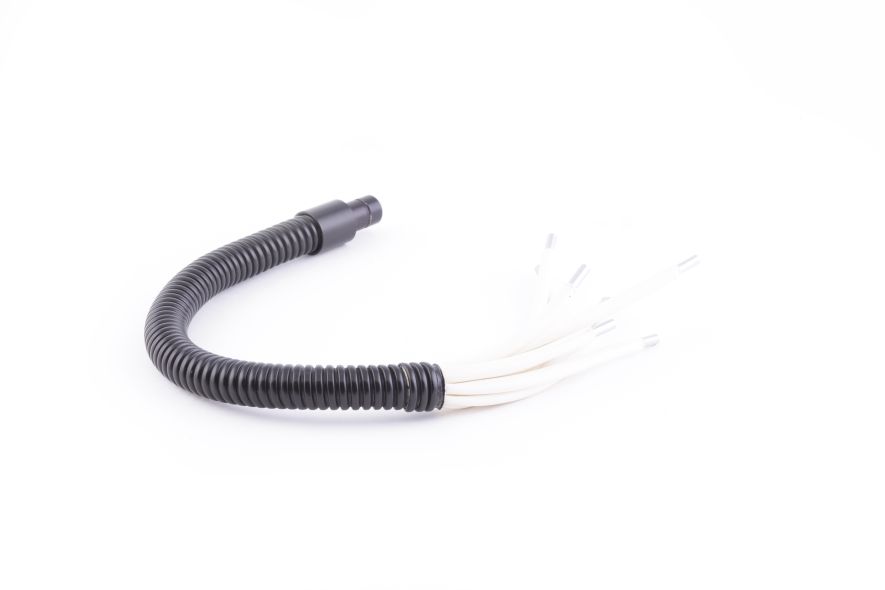

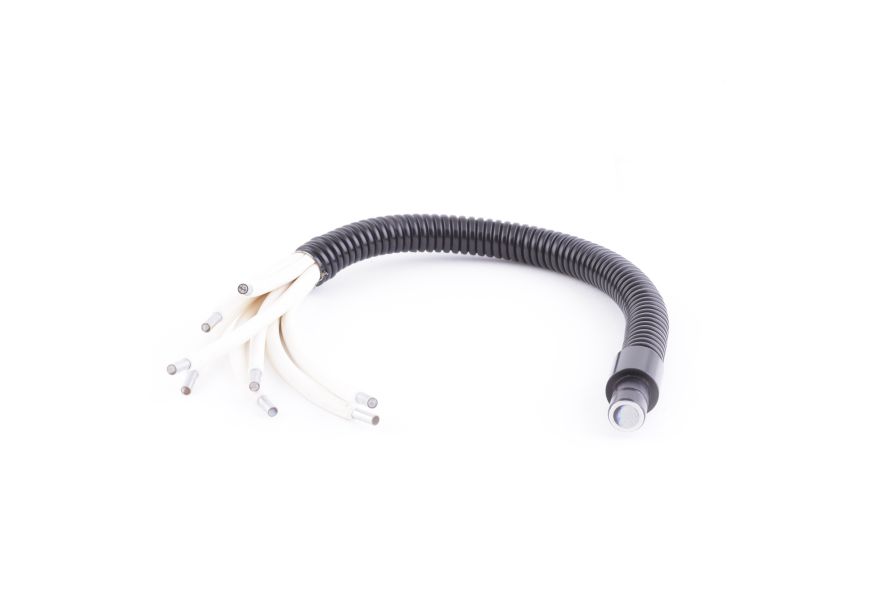

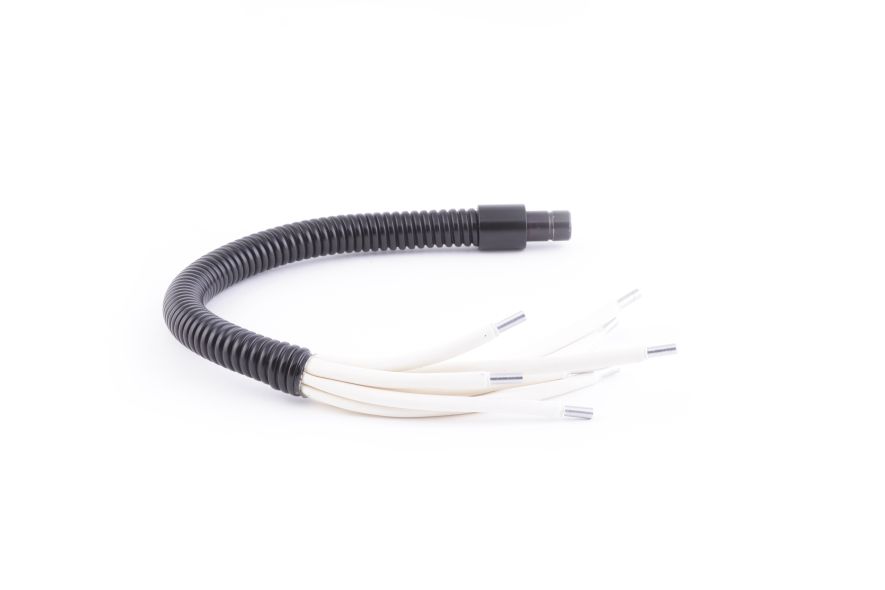

Волоконно-оптический жгут представляет собой закрытый в оболочке волоконно-оптический световод (кабель) с регулярной укладкой тонких единичных волокон. Сердцевина и оболочка выполнены из двух оптических бесцветных стекол типа ВС и ВО.

Диаметр единичных волокон, используемых в жгутах - 25мкм. Торцы световода закрыты металлическими наконечниками. Оболочка и металлические наконечники обеспечивают защиту единичных волокон жгута от повреждений. Металлические наконечники жгута заделаны с двух сторон в соответствующие втулки. Благодаря регулярной укладке волокон, положения элементарных световодов относительно друг друга на входном и выходном торцах жгута идентичны, что позволяет передать изображение из одного конца жгута на другой без искажения по изогнутому каналу.

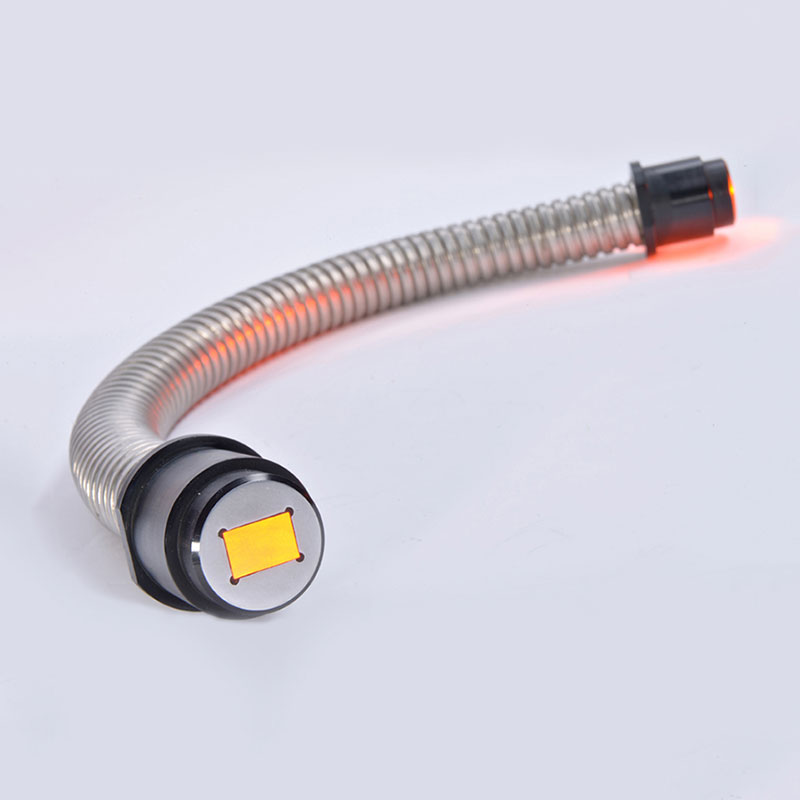

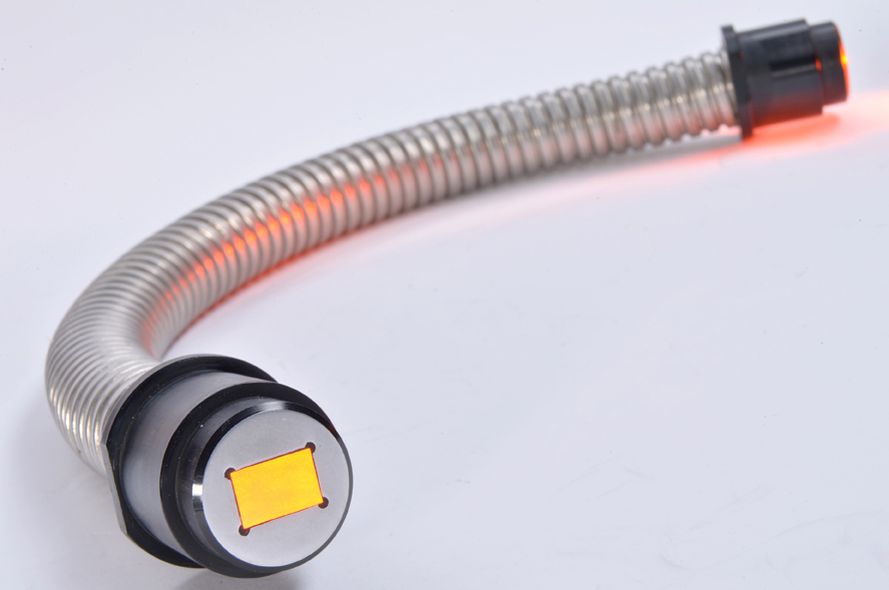

В зависимости от вида защитной оболочки, жгуты бывают: Х – в поливинилхлоридной оболочке; С – в силиконовой оболочке; М – в металлорукаве.

Назначение (область применения):

Волоконно-оптические жгуты типа Р предназначены для передачи изображения на расстояние, применяются в различных отраслях оптического, электронного и авиационного приборостроения.

Параметры основных свойств:

расчетная числовая апертура	-	0,5
интегральный коэффициент пропускания	%	55-38
разрешающая способность	мм^-1	8-15
оболочка	-	поливинилхлоридная, силиконовая, металлорукав
диаметр	мм	от 1 до 30
длина	мм	от 150 до 1400
