Волоконно-оптические жгуты для передачи света (осветительные)

Описание изделия:

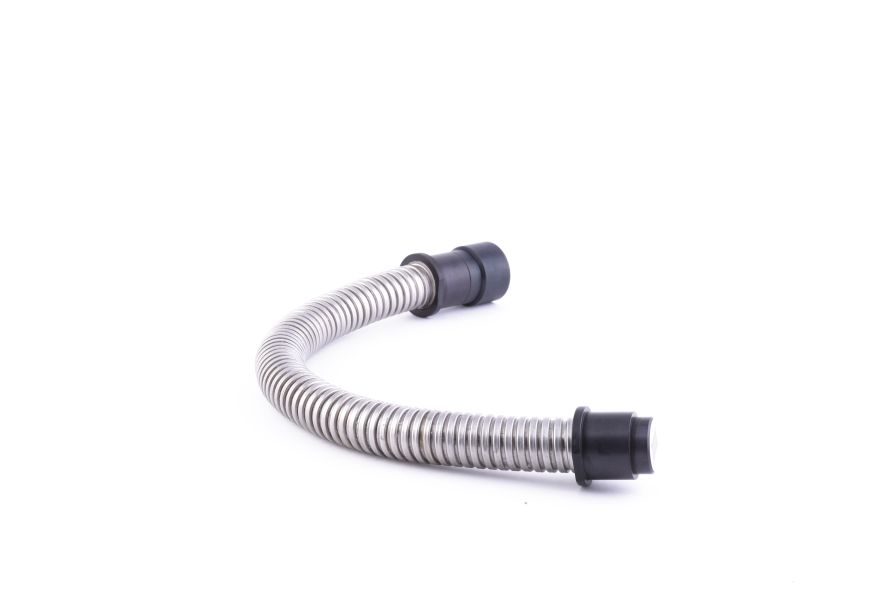

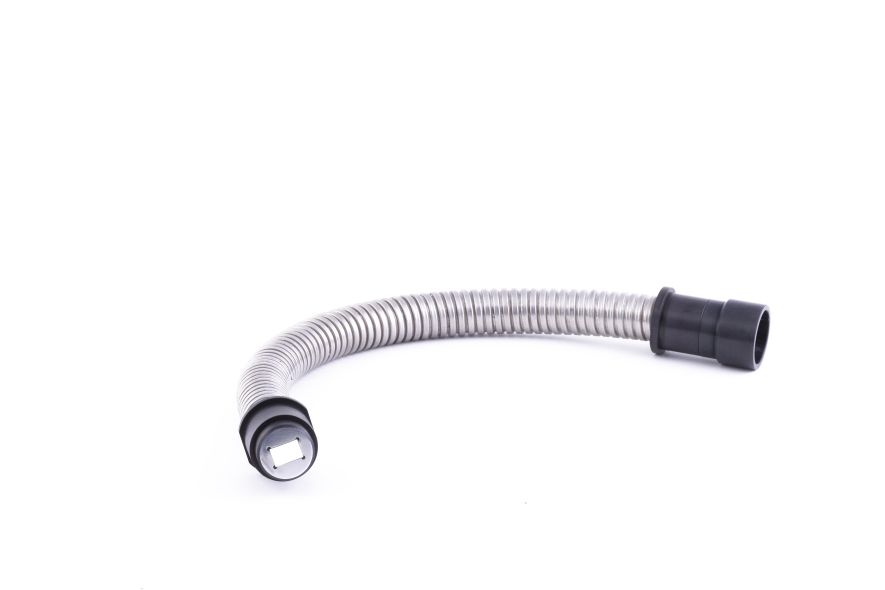

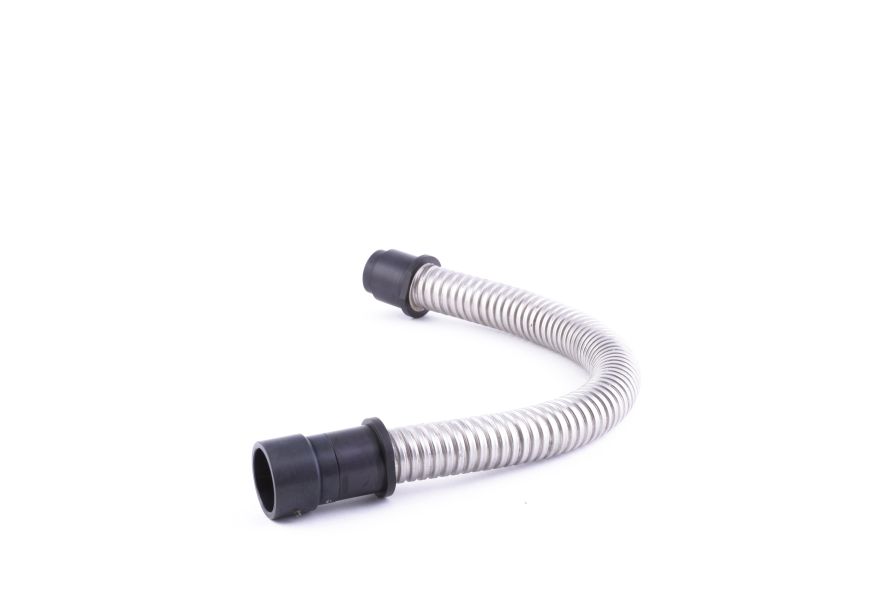

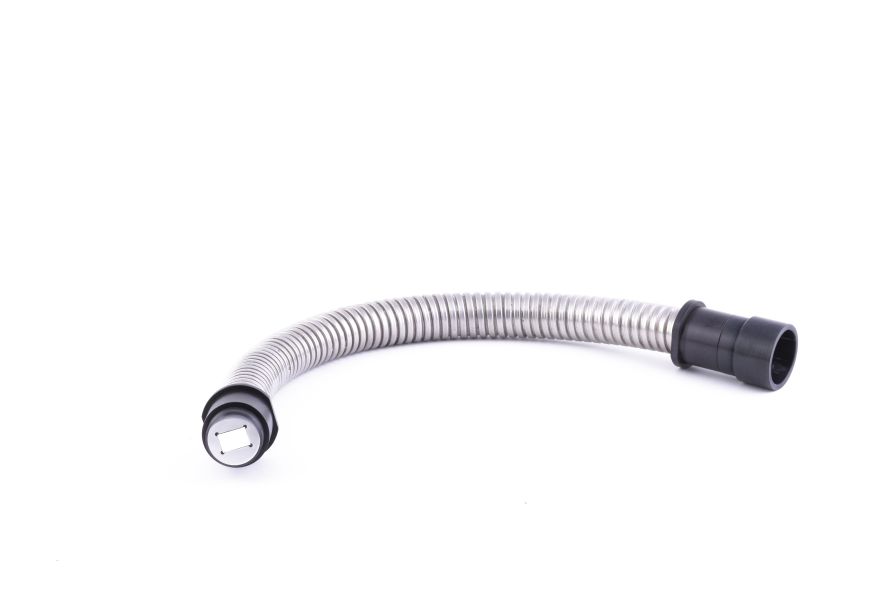

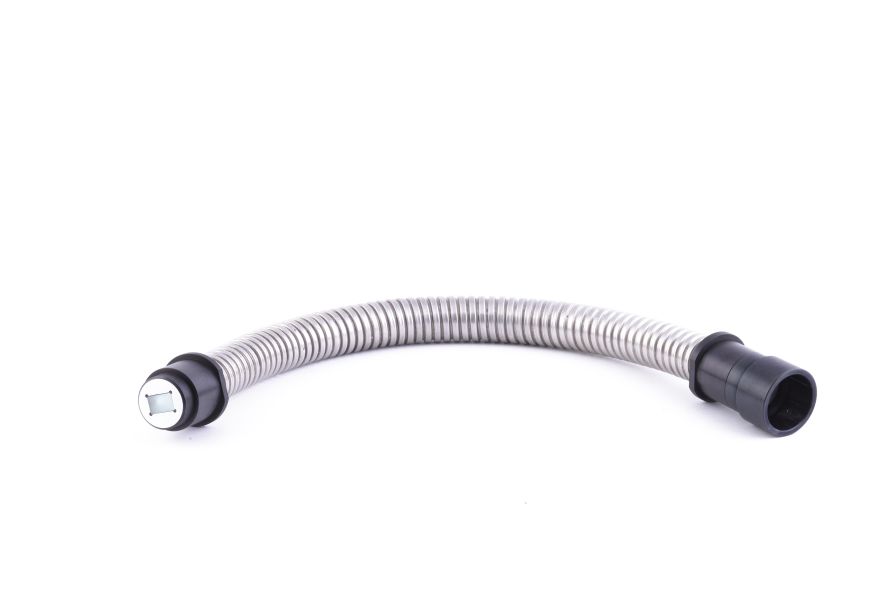

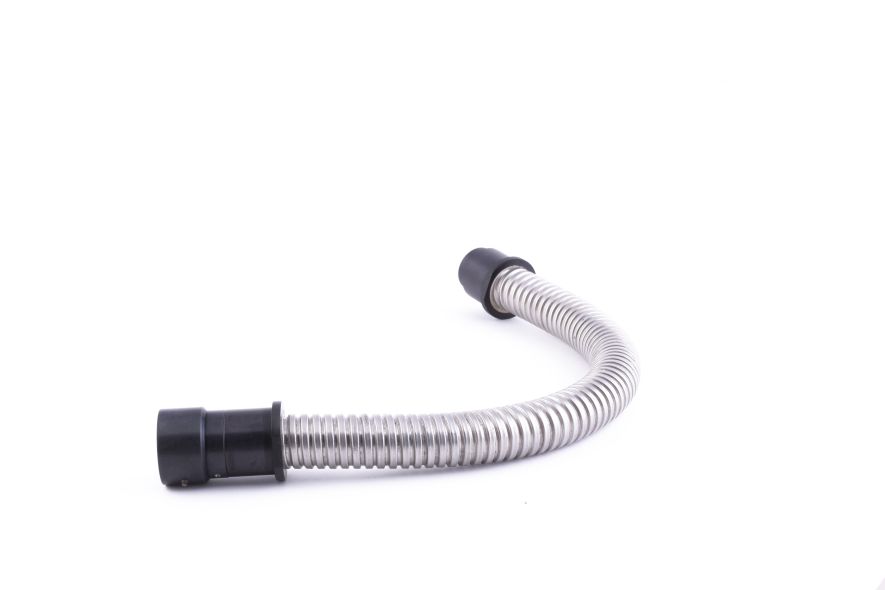

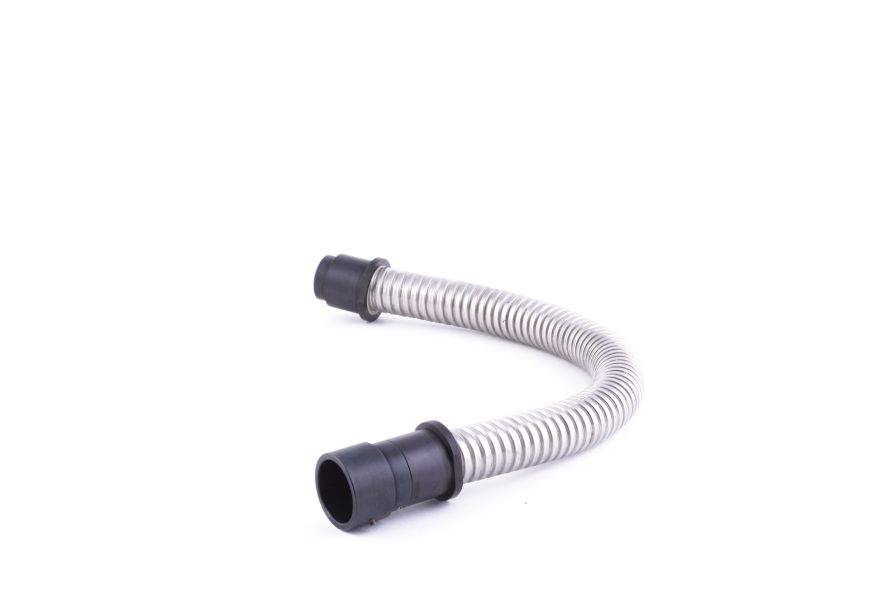

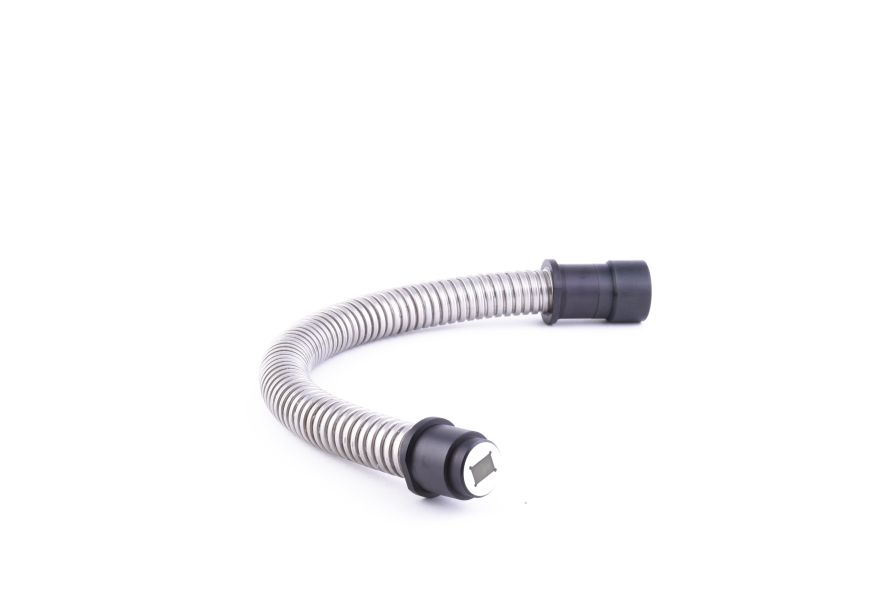

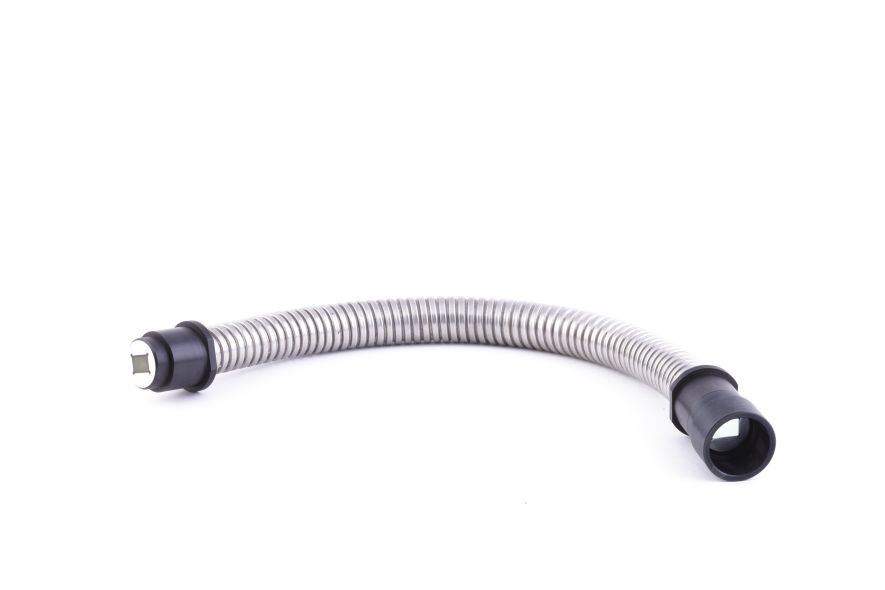

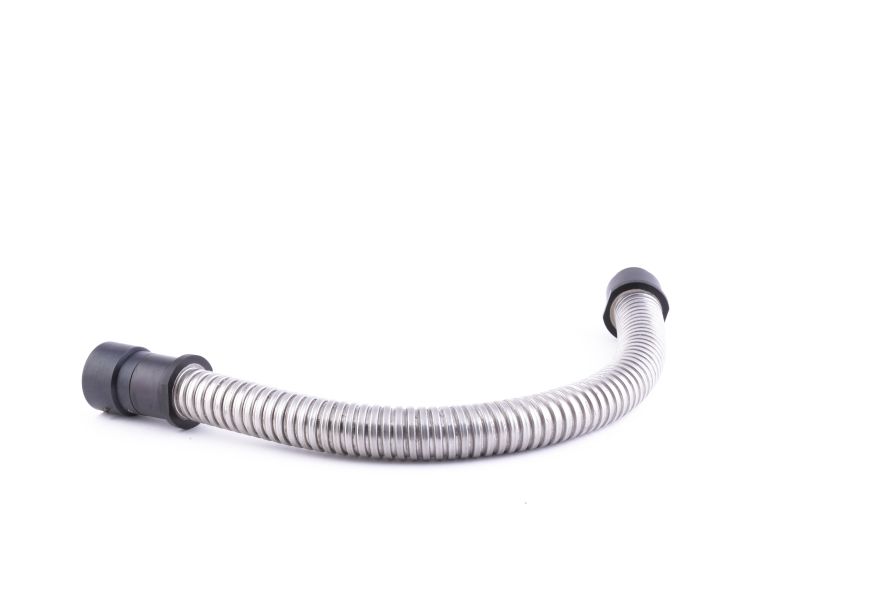

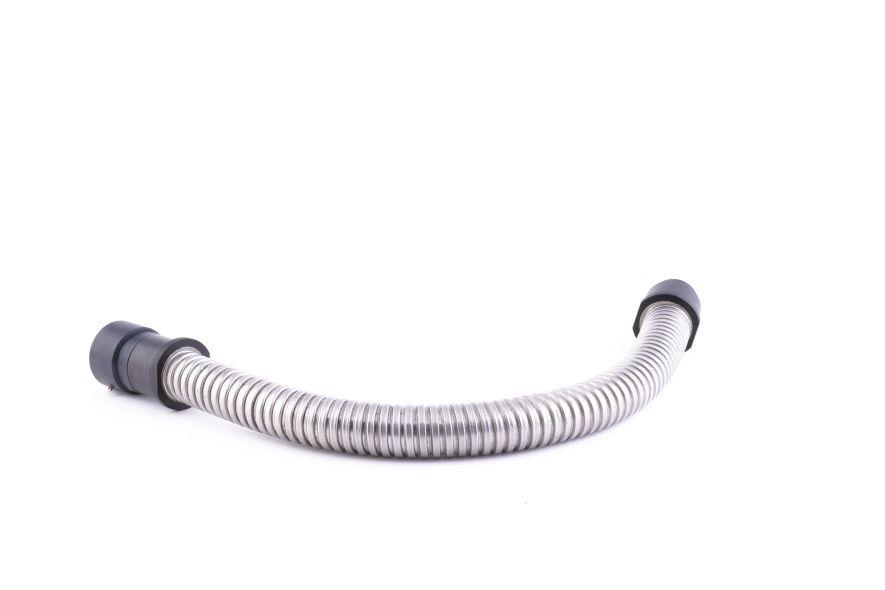

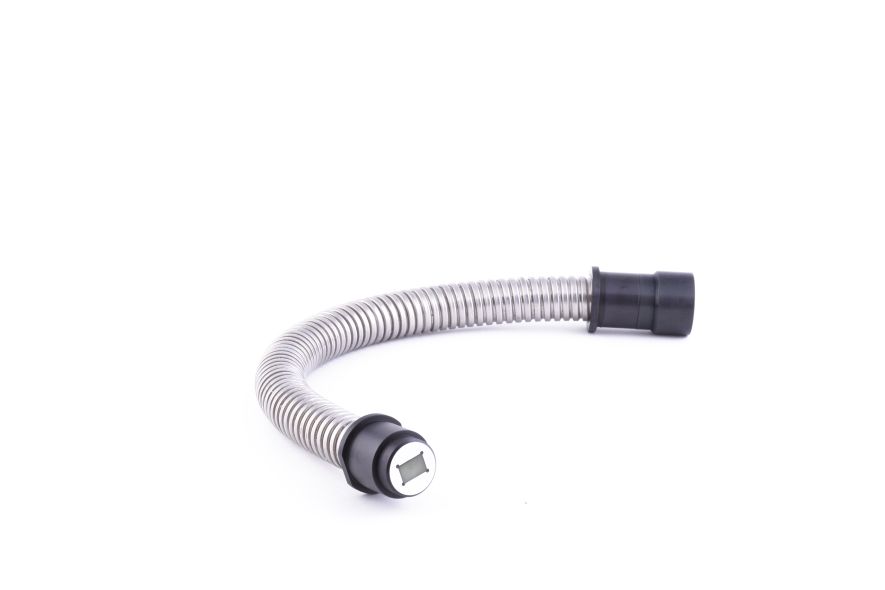

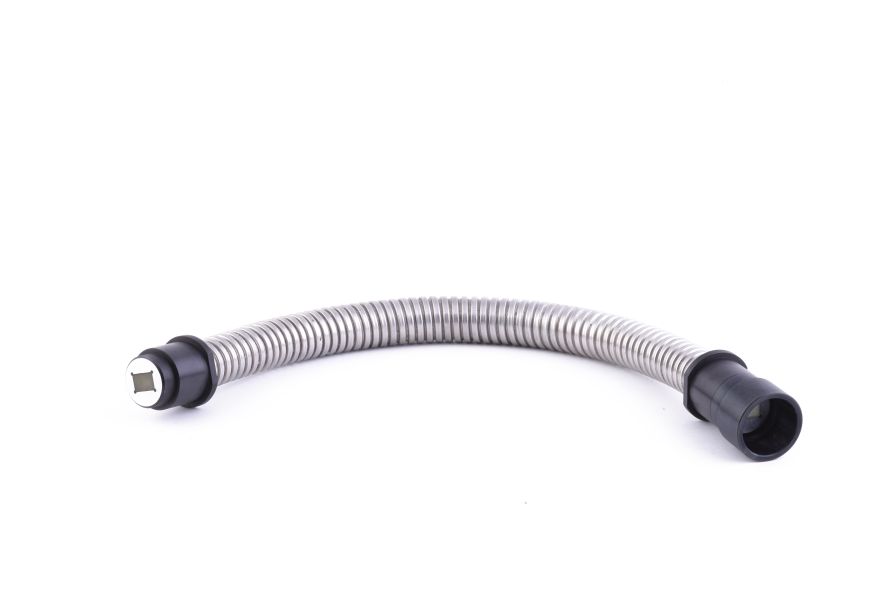

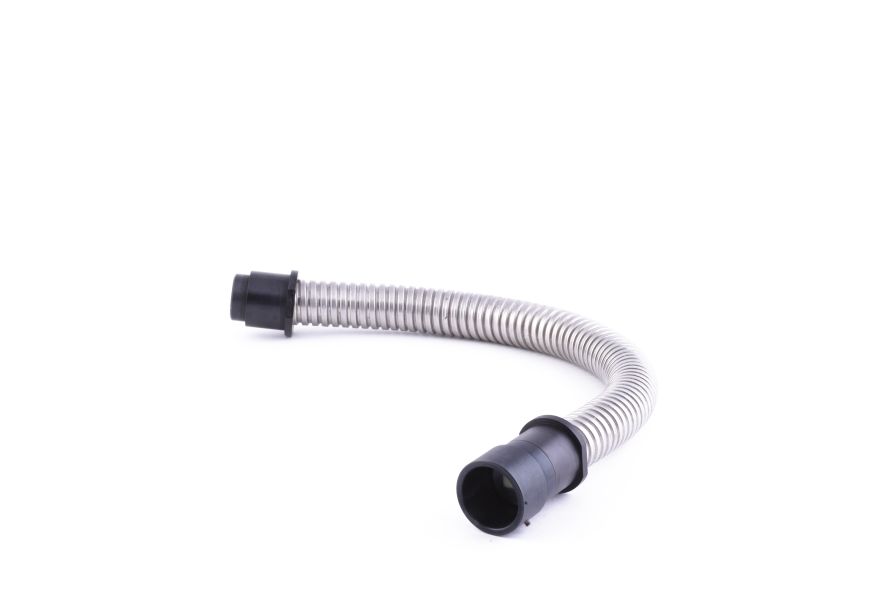

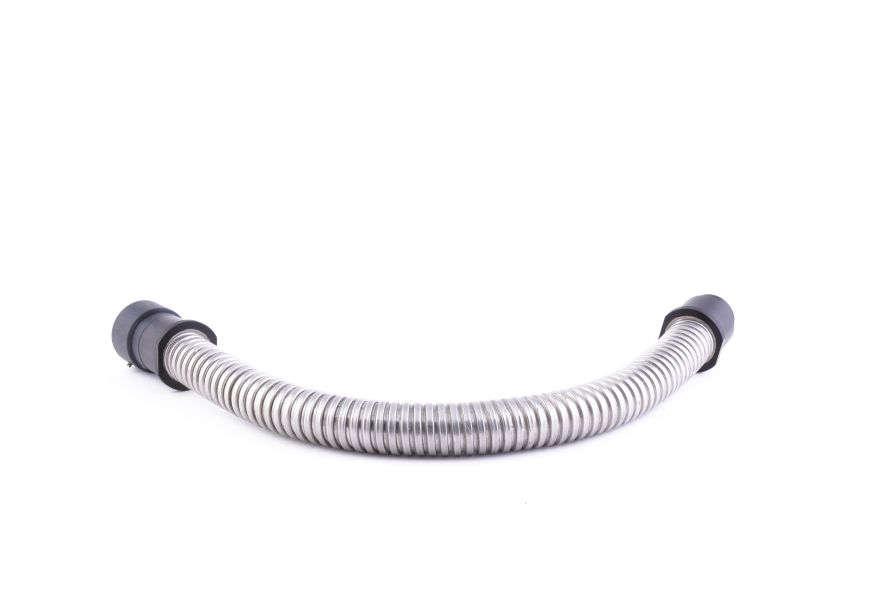

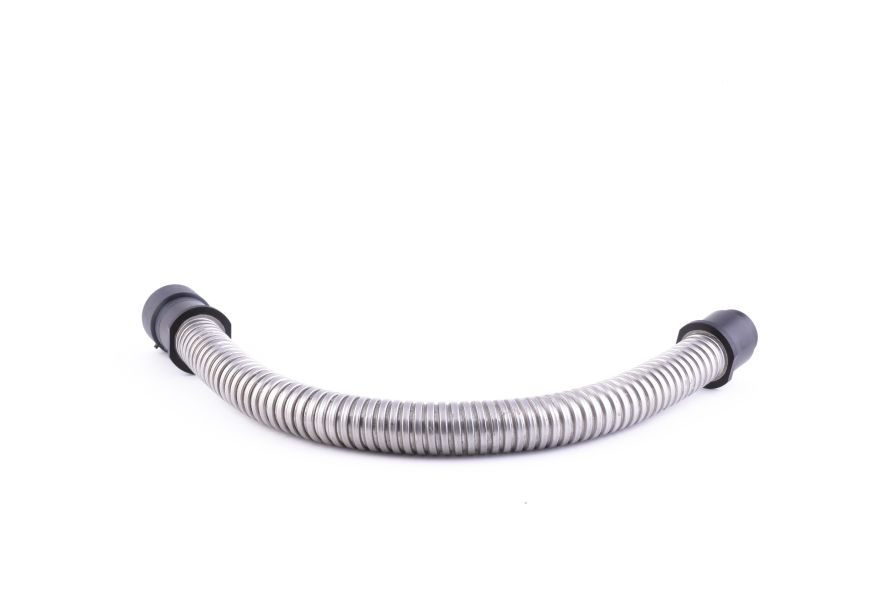

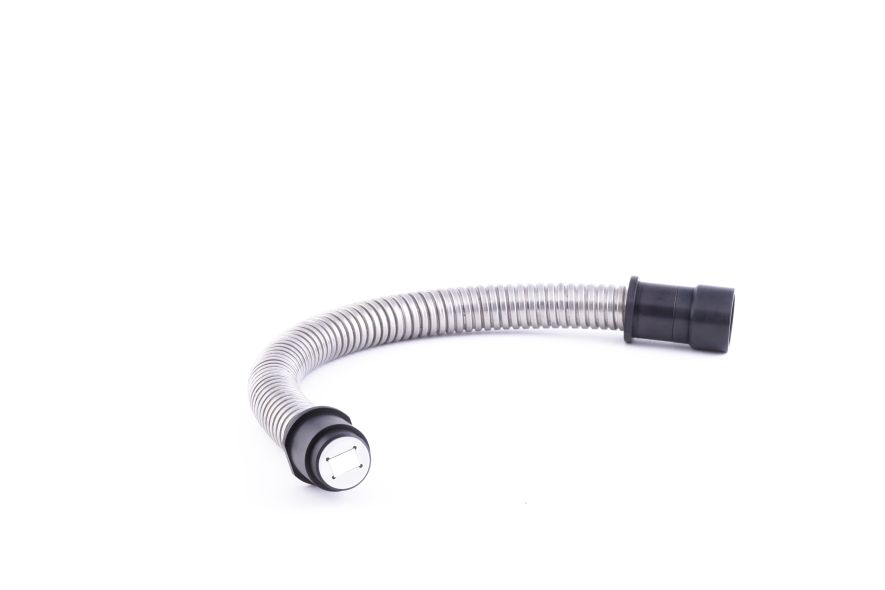

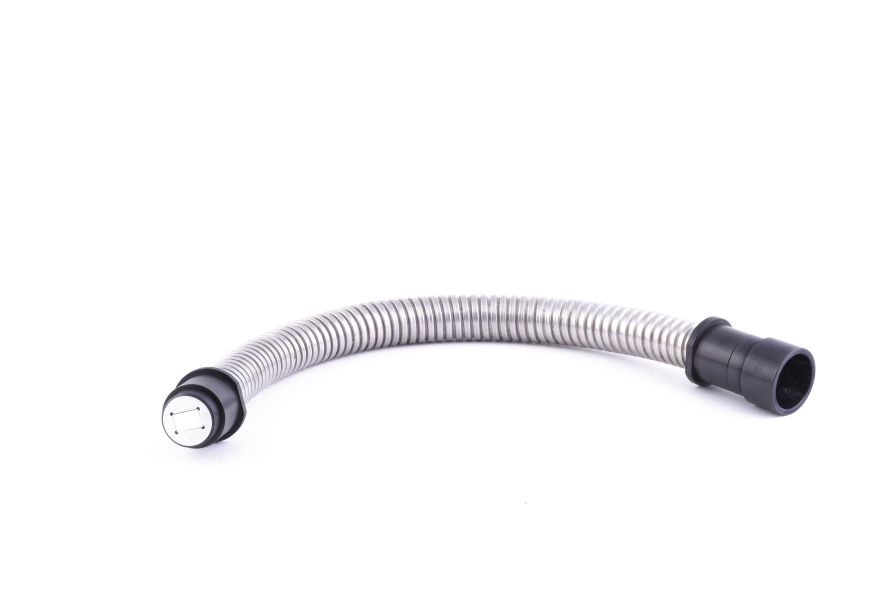

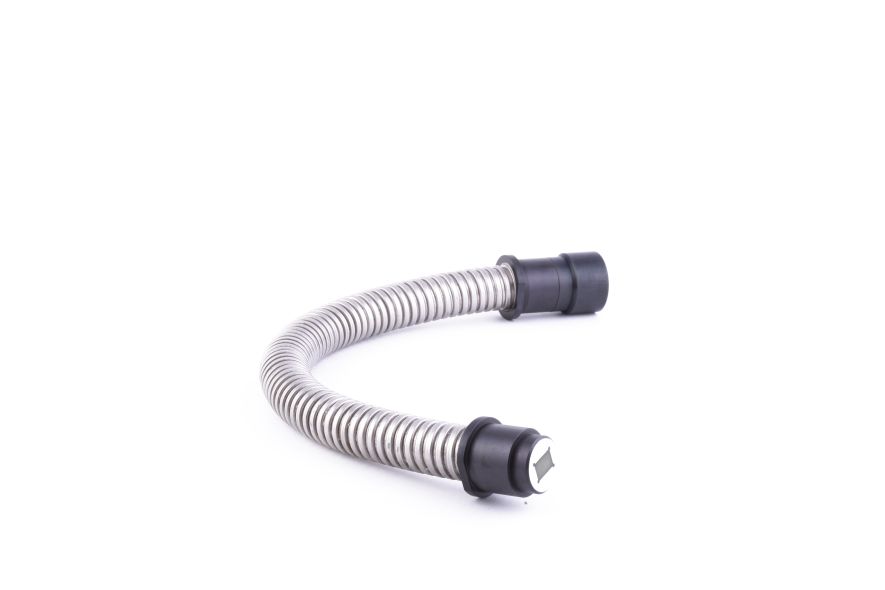

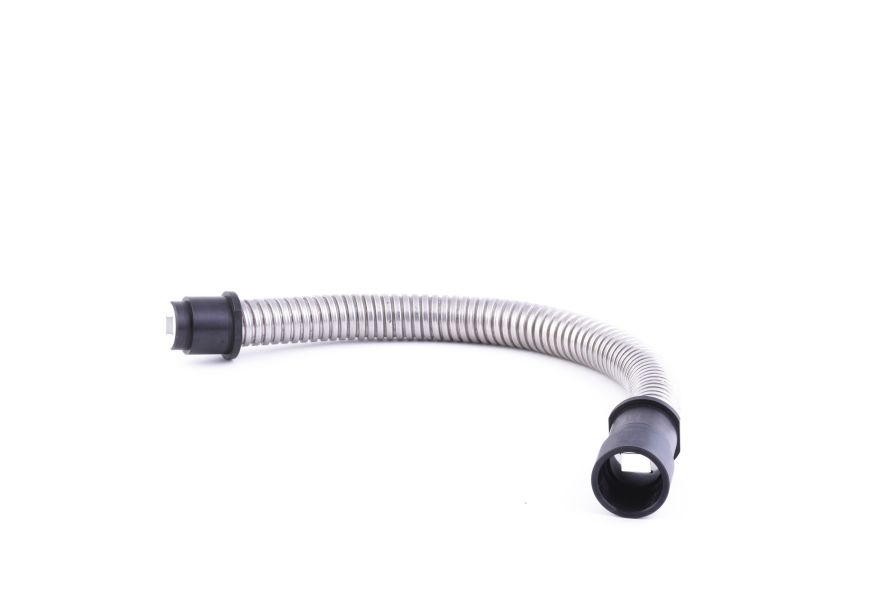

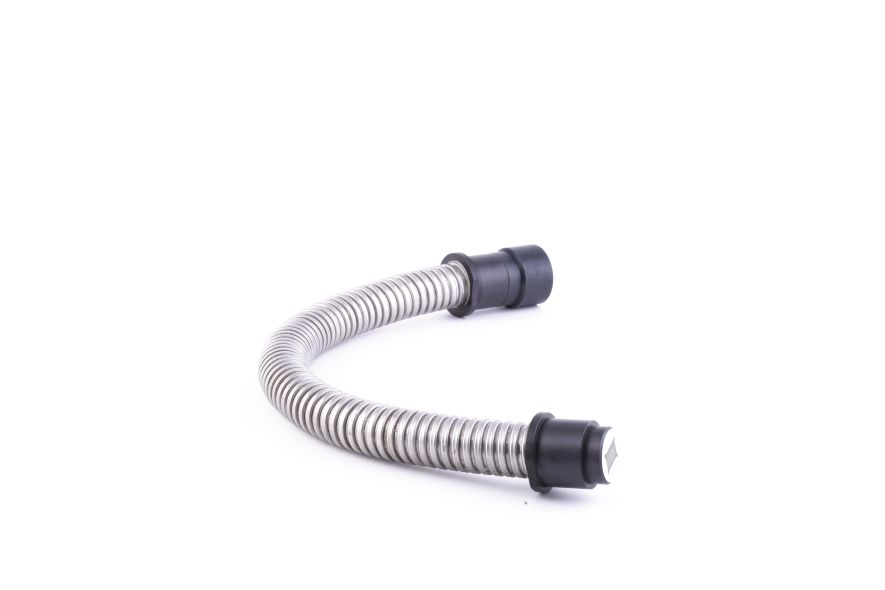

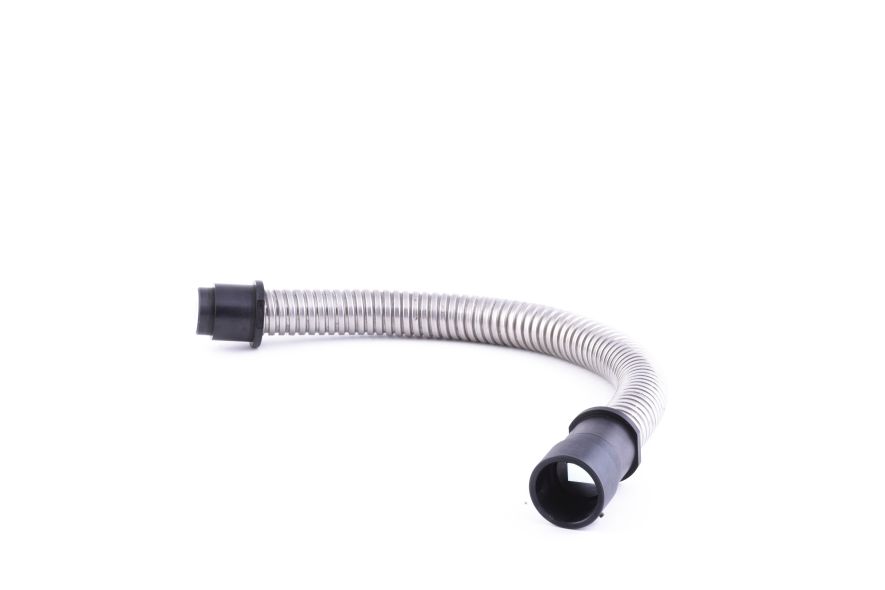

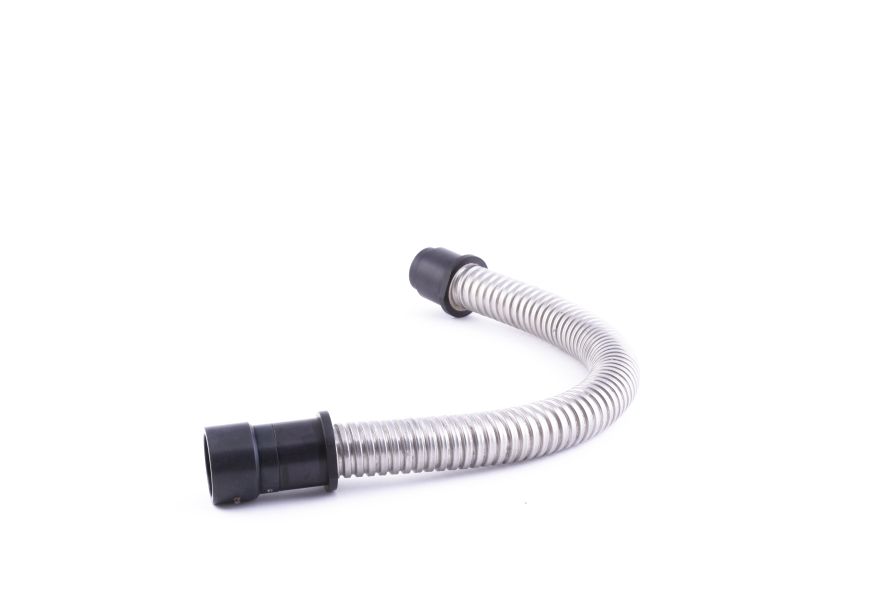

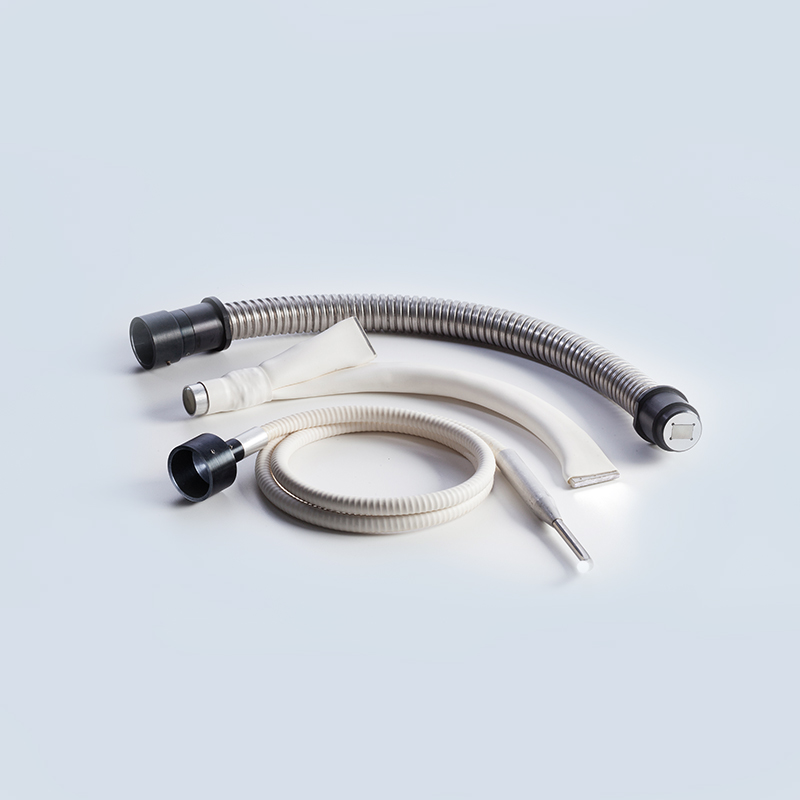

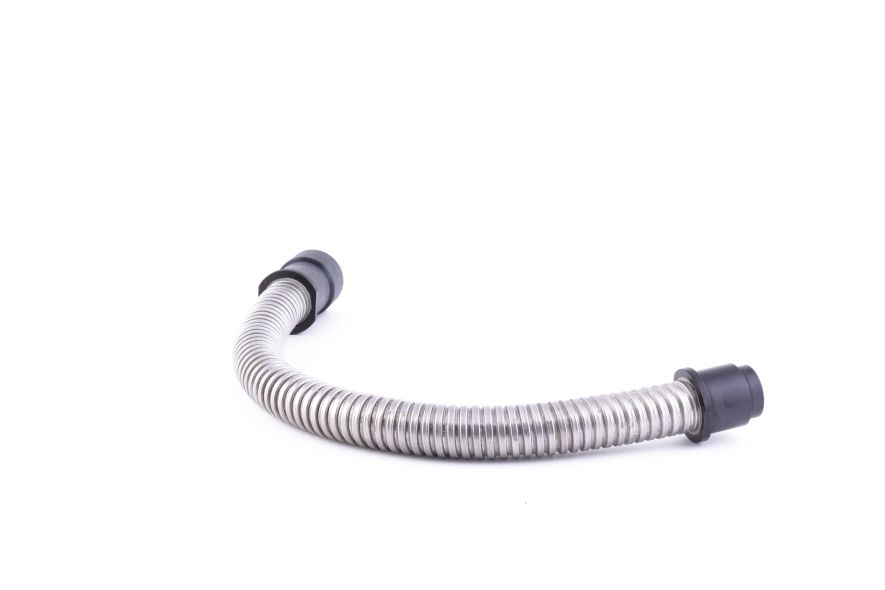

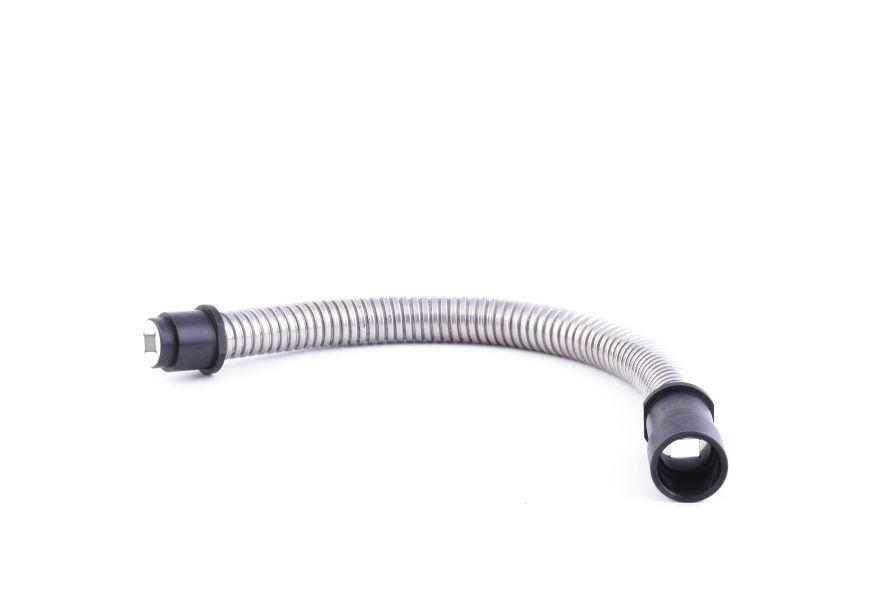

Волоконно-оптический жгут представляет собой закрытый в оболочке волоконно-оптический световод (кабель) с произвольным расположением тонких единичных волокон. Единичным волокном является тонкая круглая нить диаметром 50 мкм, толщина оболочки равна 3 мкм. Сердцевина и оболочка выполнены из двух оптических бесцветных стекол типа ВС и ВО. Торцы световода закрыты металлическими наконечниками. Оболочка и металлические наконечники обеспечивают защиту единичных волокон жгута от повреждений. Металлические наконечники жгута заделаны с двух сторон в соответствующие втулки.

В зависимости от назначения волоконно-оптические жгуты для передачи света делятся на типы:

П – жгуты для преобразования формы светового сечения;

Э – гибкие волоконно-оптические элементы, склеенные с одного торца;

Э-Л – волоконно-оптические ленточные элементы;

О – осветительные жгуты из нерегулярно уложенных волокон, предназначенные для передачи света в видимой области спектра;

О-С – осветительные жгуты из нерегулярно уложенных волокон, предназначенные для передачи света в видимой области спектра без искажения цветности;

О-ИК – осветительные жгуты из нерегулярно уложенных волокон, предназначенные для передачи света в ближней ИК-области спектра;

О-ИК – γ – осветительные жгуты из нерегулярно уложенных волокон, γ-устойчивые к гамма-излучению, предназначенные для передачи света в ближней ИК-области спектра.

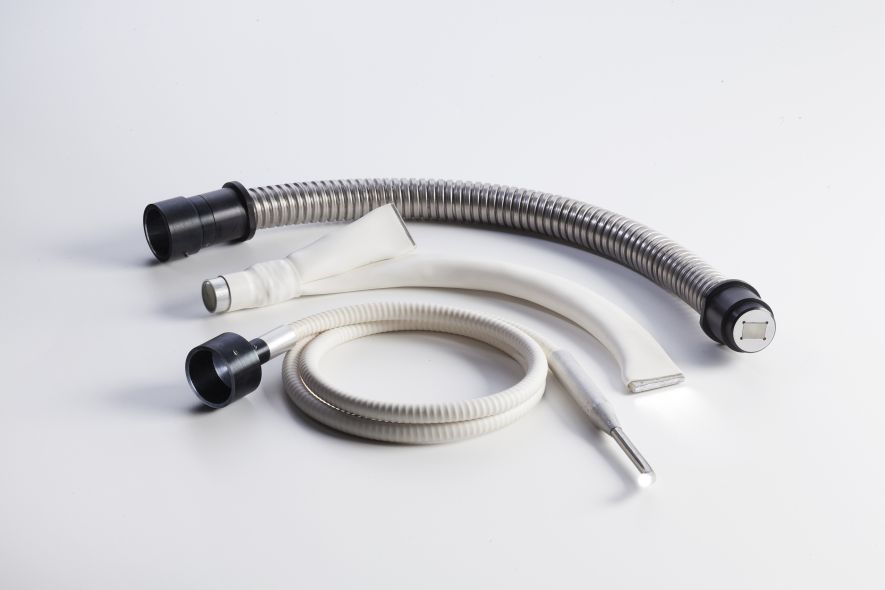

Волоконно-оптические жгуты, в зависимости от формы торца и конструкции наконечника, поставляются в различных исполнениях:

А – круглого сечения без наконечника;

Б – круглого сечения с гладкими цилиндрическими наконечниками;

В – круглого сечения с фасонными наконечниками;

Т – круглого сечения с тонкостенными наконечниками;

Г – квадратного или прямоугольного сечения без наконечника.

В зависимости от вида защитной оболочки, жгуты бывают:

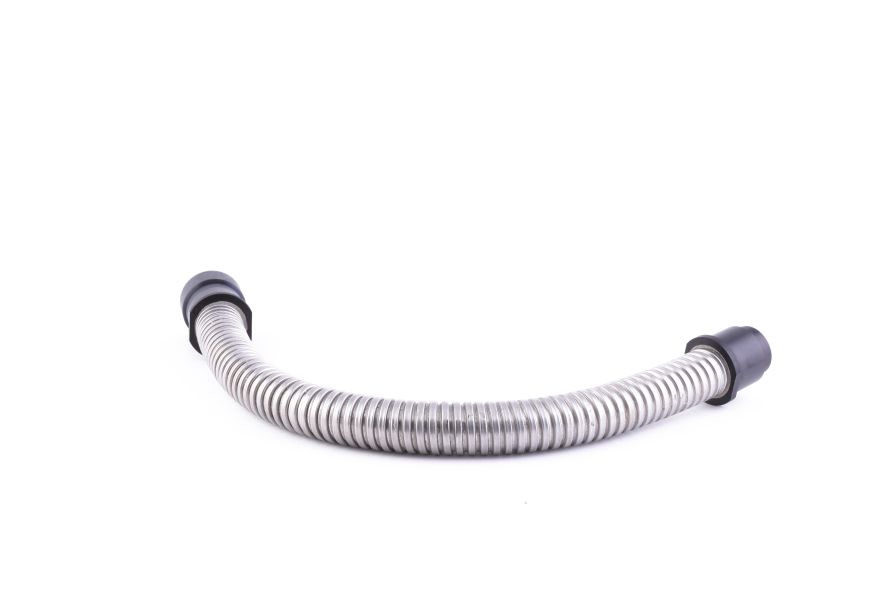

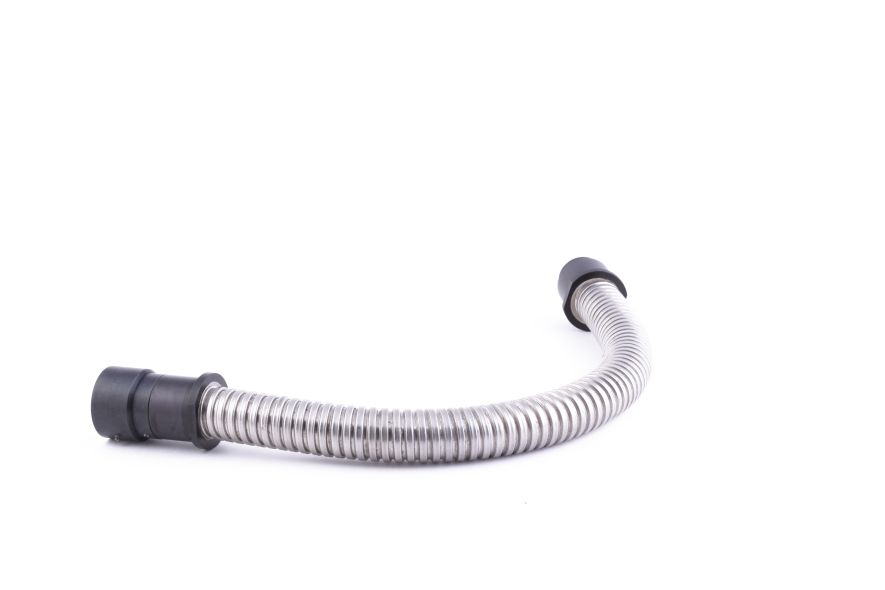

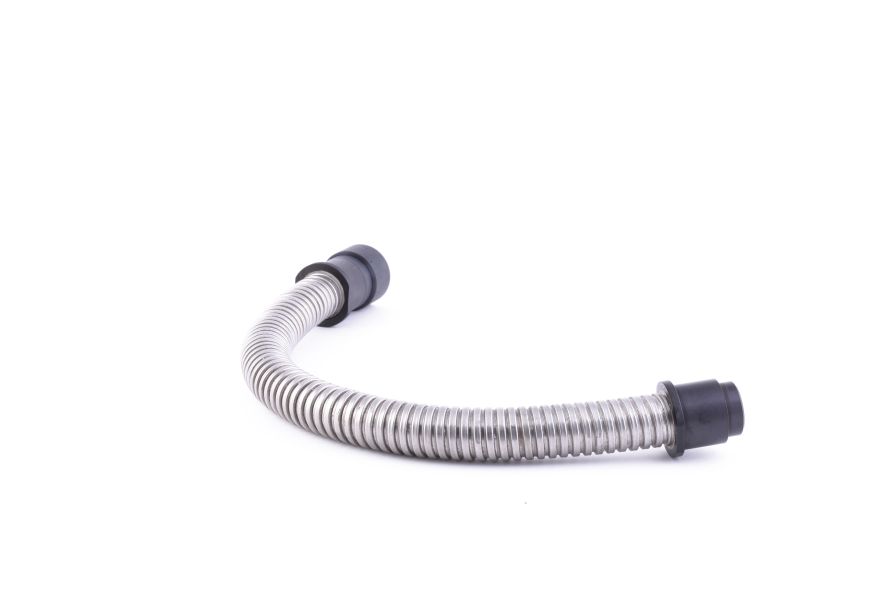

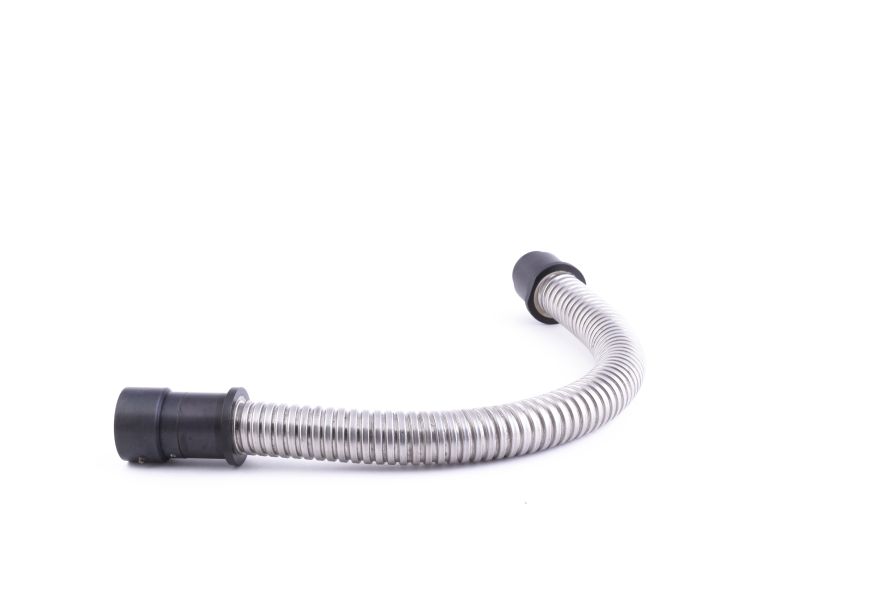

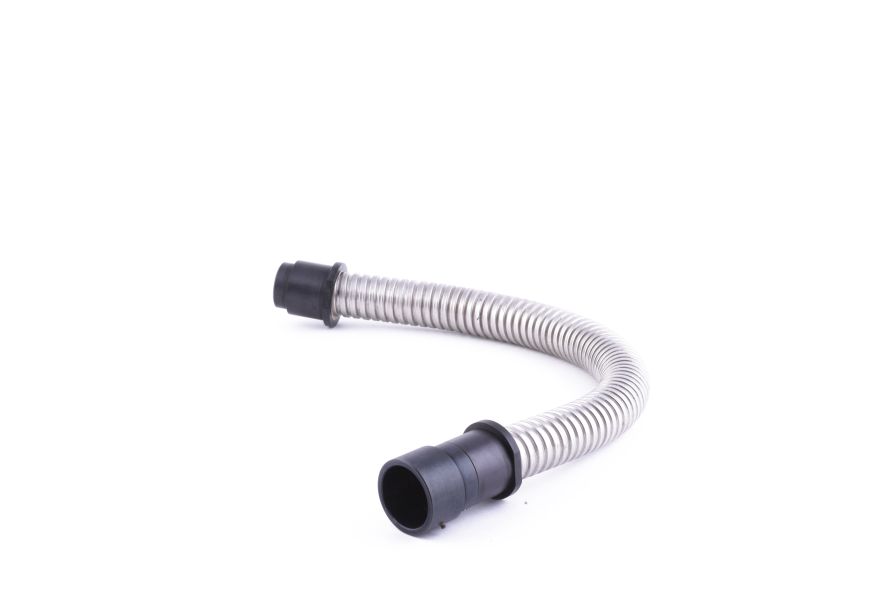

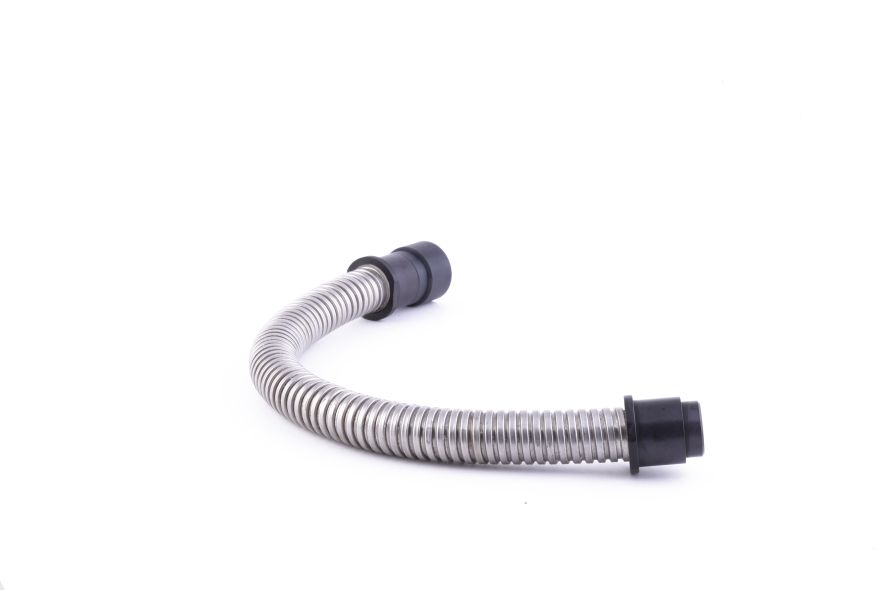

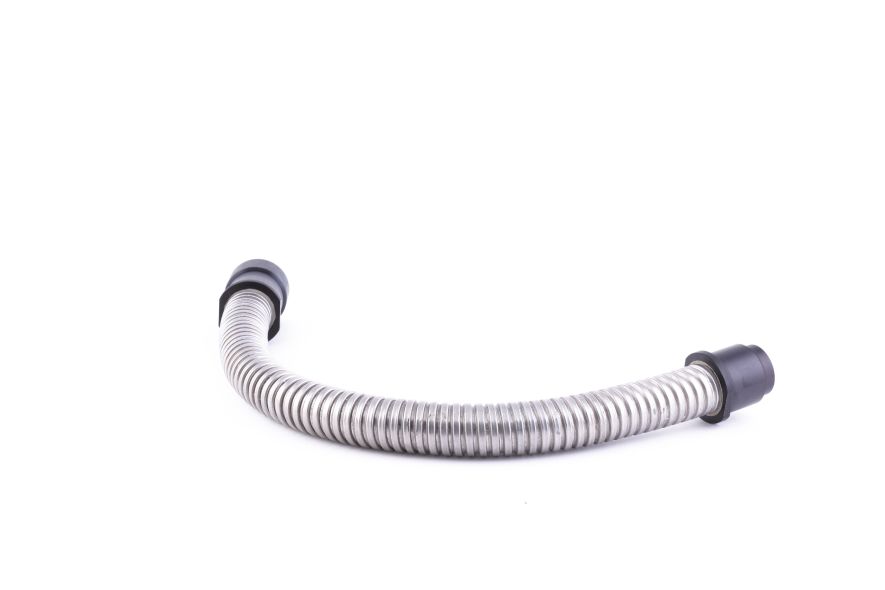

Х – в поливинилхлоридной оболочке; С – в силиконовой оболочке; М – в металлорукаве.

Назначение (область применения):

Волоконно-оптические жгуты предназначены для подсветки труднодоступных мест, применяются в различных отраслях оптического, электронного и авиационного приборостроения.

Параметры основных свойств:
